其中滑动变阻器应选                （填器材前的字母代号）；

$\\rm D$

根据题意采用分压电路接线，则为了调节方便，滑动变阻器采用最大阻值较小的$D$。

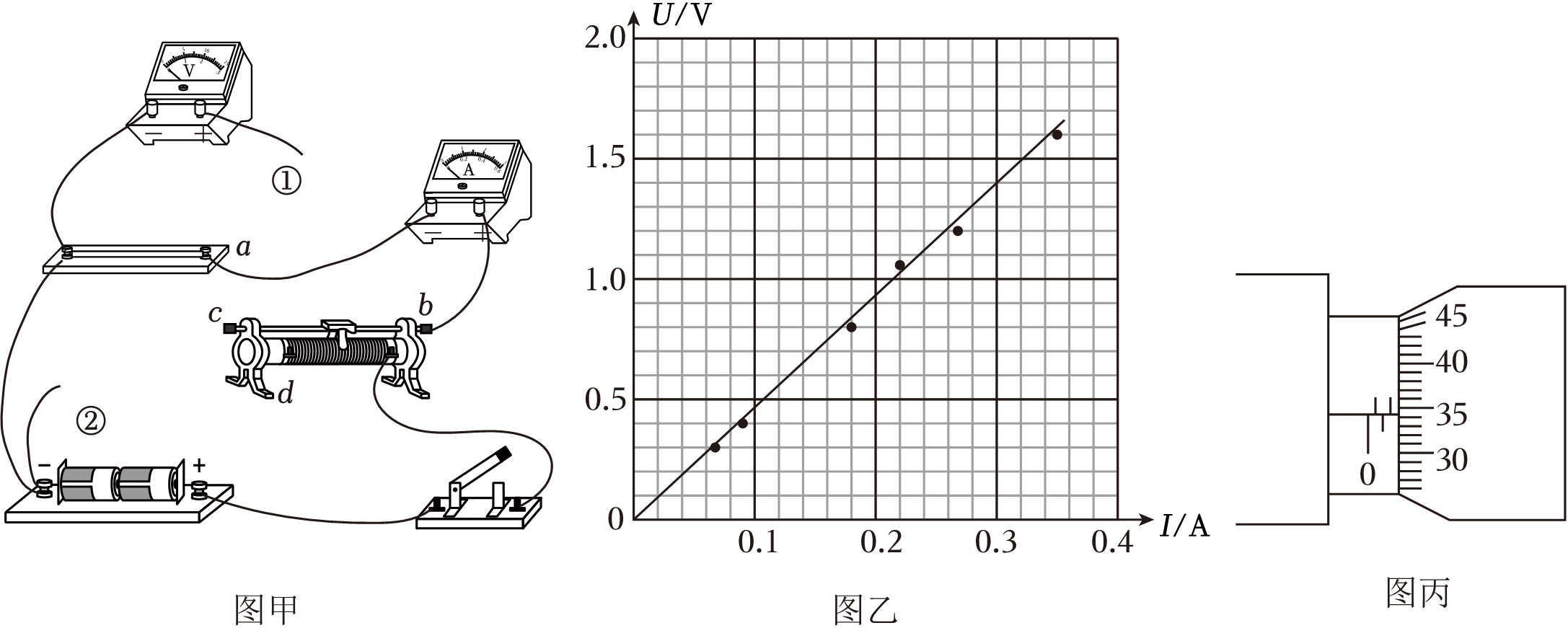

图甲是未完成的实物连线图，图中$a$为待测导体右端接线柱，$b$为电流表正极接线柱，$c$为滑动变阻器左上端接线柱，$d$为滑动变阻器左下端接线柱。则导线①应连接                （选填$a$或$b$）。导线②应连接                （选填$c$或$d$）。正确接线后，闭合开关前，滑动变阻器滑片应该位于                （填“最左端”或“最右端”）；

$a$，$d$，最左端

因为电压表内阻远大于待测电阻阻值，故采用电流表外接法，导线①应连接$a$。

采用分压电路接线，故导线②应连接$d$。

为了保护电路，闭合开关前，滑动变阻器滑片应该位于最左端。

闭合开关后滑动滑片取得多组数据并做$U﹣I$图线，如图乙所示，则$R_{x}$的阻值为                $\;\rm \Omega$。（结果保留两位有效数字）

$4.7$

$R_{x}$的阻值为$R_{x} = \dfrac{1.5}{0.32}\Omega \approx 4.7\;\rm \Omega$

用螺旋测微器测金属丝直径$d$，示数如图丙所示，则$d=$                $\;\rm mm$。

$1.843$

螺旋测微器读数为

$d=1.5\;\rm mm+0.01\times 34.3\;\rm mm=1.843\;\rm mm$

写出该金属丝的电阻率的表达式                。（用$U$、$I$、$d$、$l$表示）

$\\dfrac{\\pi Ud^{2}}{4Il}$

根据电阻定律$R_{x} = \dfrac{\rho l}{\pi{(\dfrac{d}{2})}^{2}} = \dfrac{U}{I}$

该金属丝的电阻率的表达式$\rho = \dfrac{\pi Ud^{2}}{4Il}$
