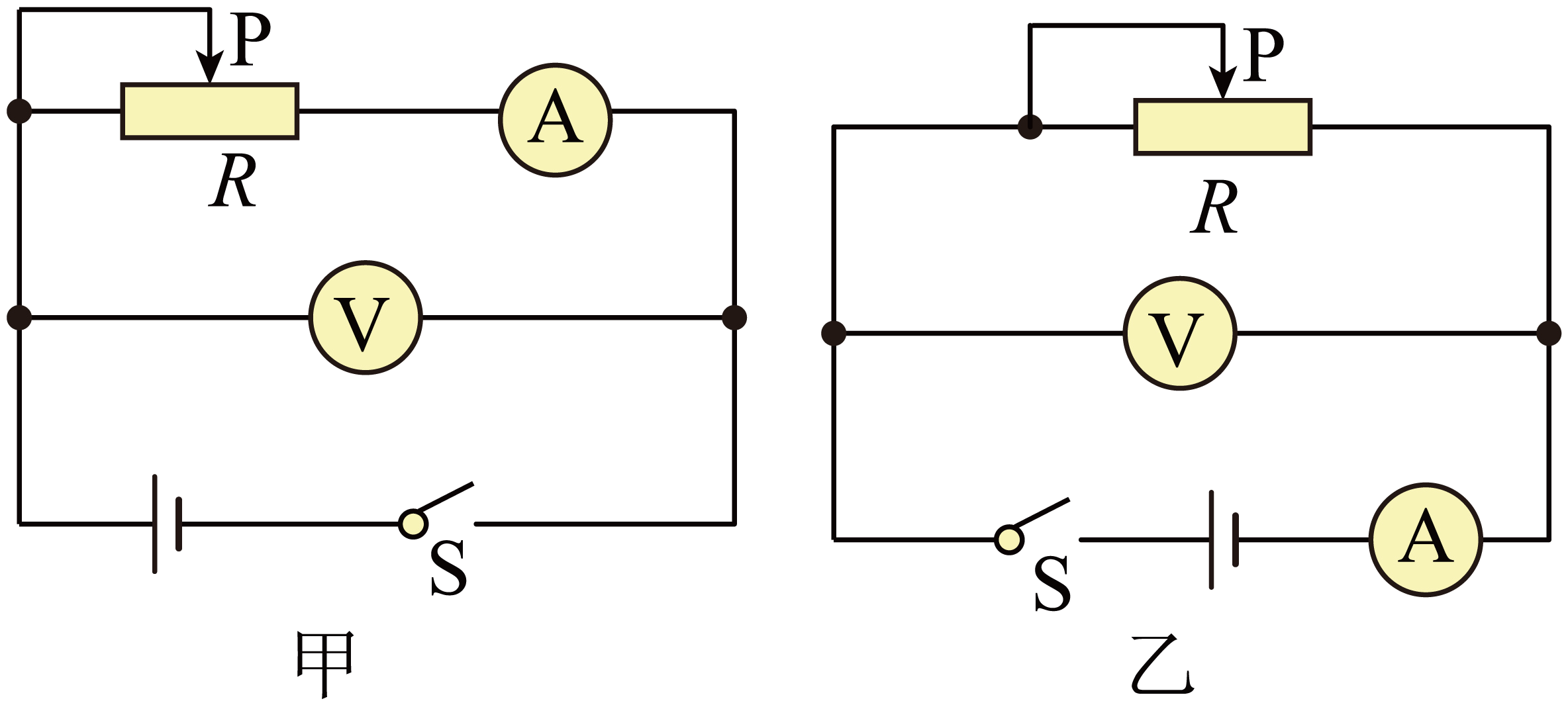

有两种电路可供选择，若所测干电池内阻较小，为减小内阻测量的误差，实验电路应选择图                 （选填“甲”或“乙”）所示电路。

因所测干电池内阻较小，而图乙中电流表内阻对电源内阻的测量影响较大，则为减小内阻测量的误差，实验电路应选择图甲所示电路。

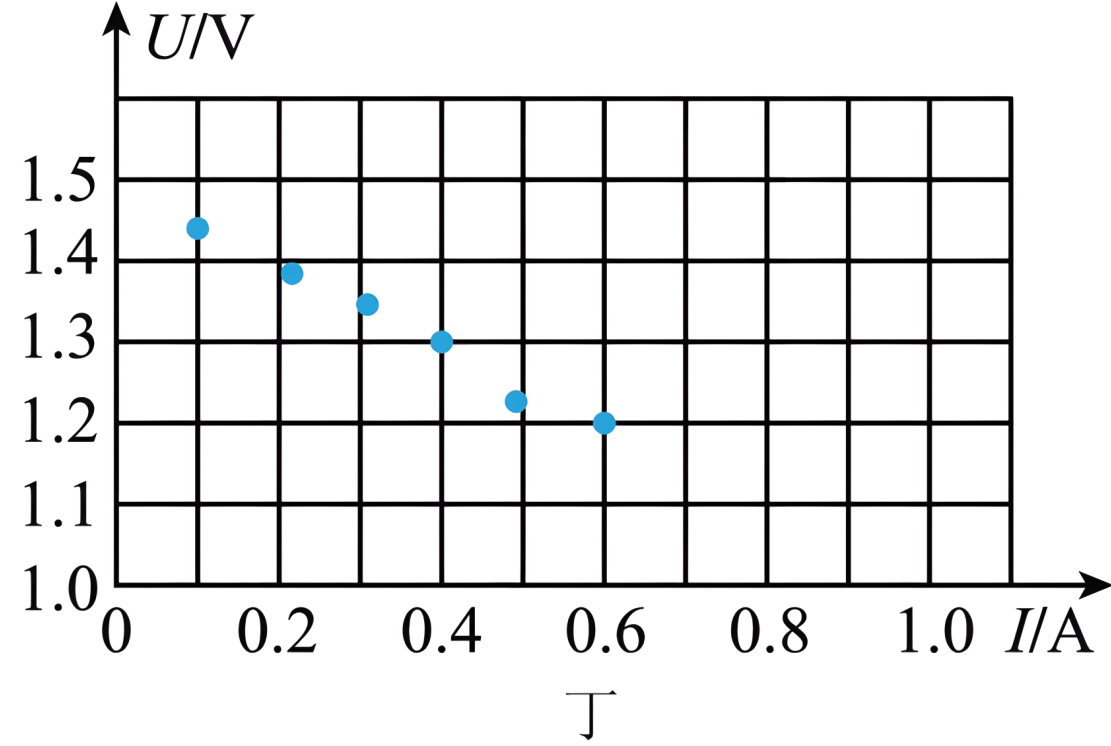

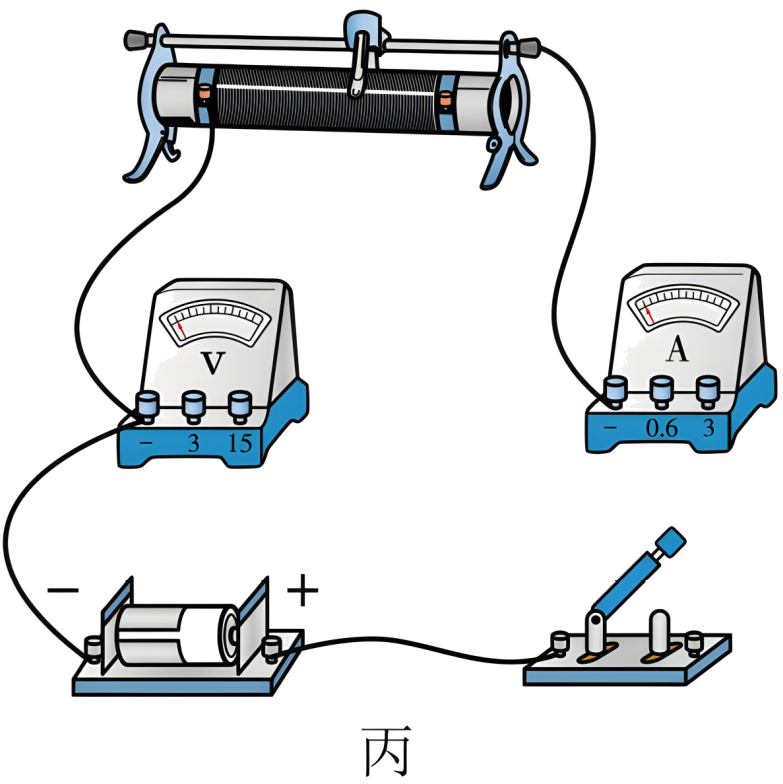

请你用笔画线，按正确的测量电路将图丙中的实物连接完整，测得多组电压表和电流表的示数，在$U-I$坐标纸上描点如图丁，请根据描出的点作图。

图像见解析；

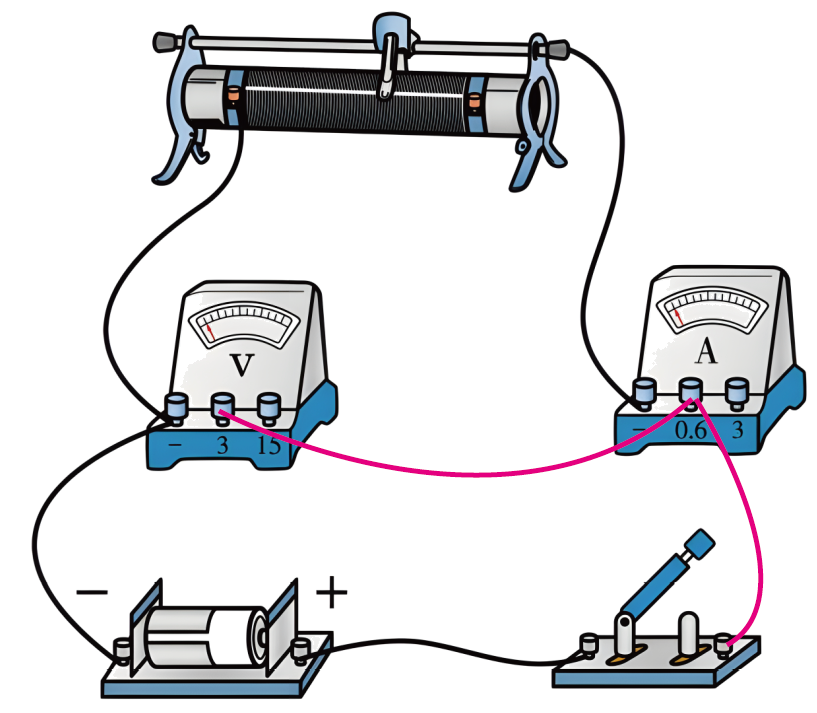

测量电路实物连接如图；

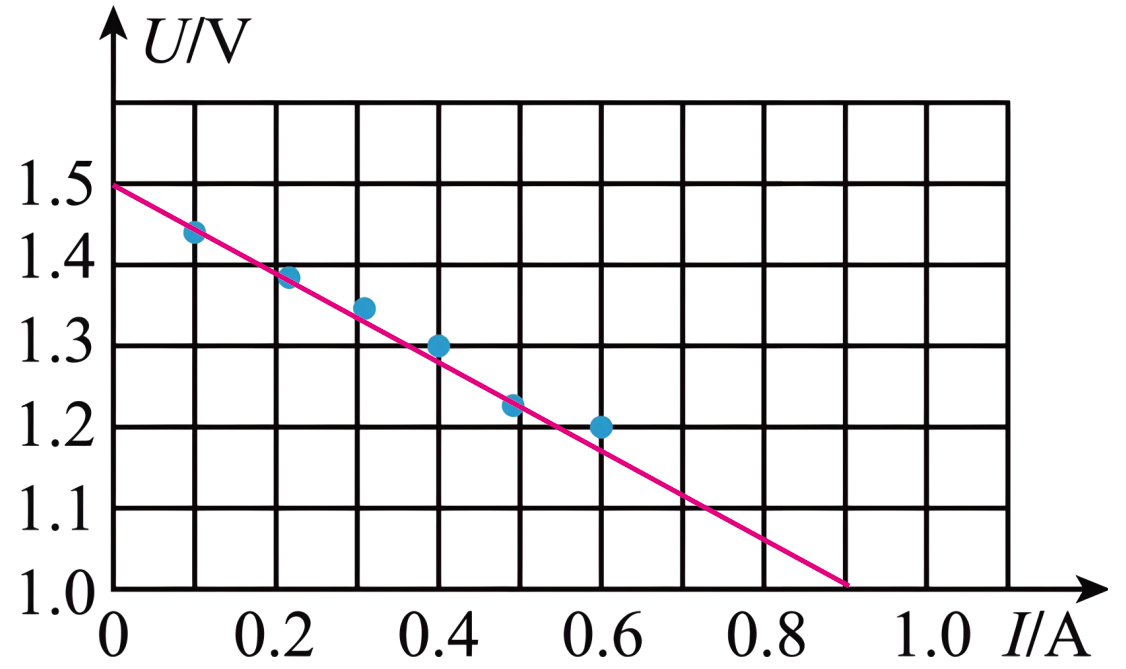

在$U-I$坐标纸上描点作图如图；

闭合开关前将实物图中滑动变阻器的滑片移到最                 端（填“左”或“右”），闭合开关后移动滑动变阻器的滑片，测得多组电压表和电流表的示数，在$U-I$坐标纸上描点作图，请根据作图求出电源的电动势$E=$                 $\;\rm V$，测量值比真实值                 （填“偏大”“偏小”或“相等”）；电源内阻$r=$                 $\;\rm \Omega$（结果保留小数点后两位），测量值比真实值                 （填“偏大”“偏小”或“相等”）。

闭合开关前将实物图中滑动变阻器的滑片移到最右端；

根据作图求出电源的电动势$E=1.50\;\rm V$

电源内阻$r=\dfrac{1.5-1.0}{0.9}\ \Omega=0.56\;\rm \Omega$

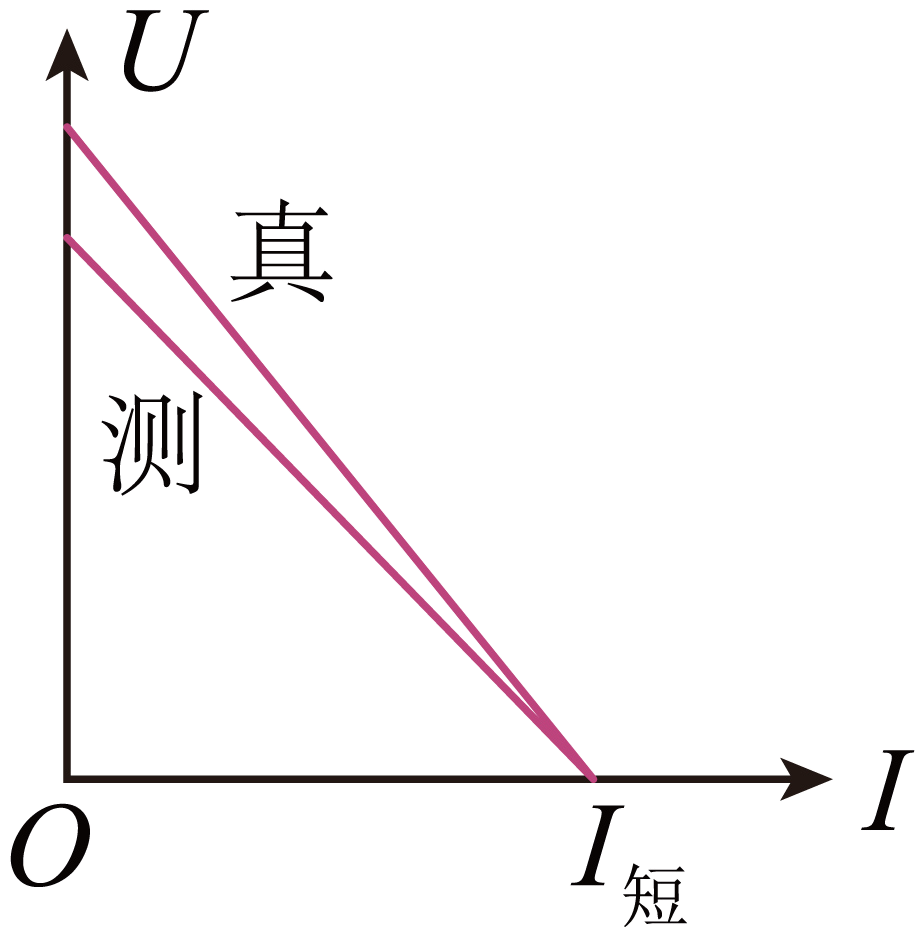

由图甲所示可知，相对于电源来说，实验采用电流表外接法，由于电流表的分压作用，电压的测量值小于真实值，当外电路短路时，电流的测量值等于真实值，电源的$U-I$图像如图所示

由图像可知，电源电动势的测量值小于真实值，电源内阻的测量值小于真实值。
