为了较精确地完成测量，该小组的同学设计了如图甲所示的实验电路，则与电压表串联的电阻$R_{x1}$应选择                 ；与电流表并联的电阻$R_{x2}$应选择                 ；滑动变阻器应选择                 。（均选填器材符号）

电压表串联定值电阻$R_{5}$时，由电压表的改装原理可知，改装后电表的量程为$U_{1}=\dfrac{U_{g}}{R_{\text{V}}}\left( R_{\text{V}}+R_{5} \right)$

解得$U_{1}=10\;\rm V$

同理，电压表串联定值电阻$R_{6}$时，改装后电压表量程为$U_{2}=15\;\rm V$

分析可知$R_{x1}$应选择$R_{6}$；

电流表与定值电阻$R_{3}$并联时，由电流表的改装原理可知，改装后电流表的量程为

$I_{1}=I_{g}+\dfrac{I_{g}R_{\text{A}}}{R_{3}}$

解得$I_{1}=0.6\;\rm A$

同理，电流表并联定值电阻$R_{4}$时，改装后电流表量程为$I_{2}=330\;\rm mA$

分析可知$R_{x2}$应选择$R_{3}$；

描绘电学元件的伏安特性曲线时，电流和电压应从零开始调节，滑动变阻器采用分压接法，为了方便调节，滑动变阻器应选择$R_{1}$。

某次测量时，电流表的示数为$100\;\rm mA$，电压表的示数为$0.44\;\rm V$，则此时电学元件$L$的阻值约为                 $\;\rm \Omega$。

由（$1$）中分析可知，当电流表的示数为$100\;\rm mA$时，流过电学元件$L$的电流为$I_{\rm L}=0.2\;\rm A$

电压表的读数为$0.44\;\rm V$时，电学元件$L$两端的电压为$U_{\rm L}=(0.44 \times 3-0.1 \times 1)\;\rm V=1.22\;\rm V$

电学元件$L$的阻值为$R_{\text{L}}=\dfrac{U_{\text{L}}}{I_{\text{L}}}=\dfrac{1.22}{0.2}\ \Omega=6.10\;\rm \Omega$

通过多次测量，得到多组实验数据，将实验数据在坐标纸中描点连线，作出的$I-U$图像如图乙所示，另取两个相同电学元件$L_{1}$、$L_{2}$，连接成图丙所示的电路，已知电源的电动势为$E_{0}=10\;\rm V$、内阻$r=4\;\rm \Omega$，定值电阻$R_{0}=6\;\rm \Omega$，则电学元件$L_{1}$消耗的电功率约为                 $\;\rm W$。（结果保留三位有效数字）

设并联部分电路两端的电压为$U$，流过一个元件的电流为$I$，有$U=E_{0}-2I(R_{0}+r)$

代入数据得$I=0.5-\dfrac{U}{20}(\text{A})$

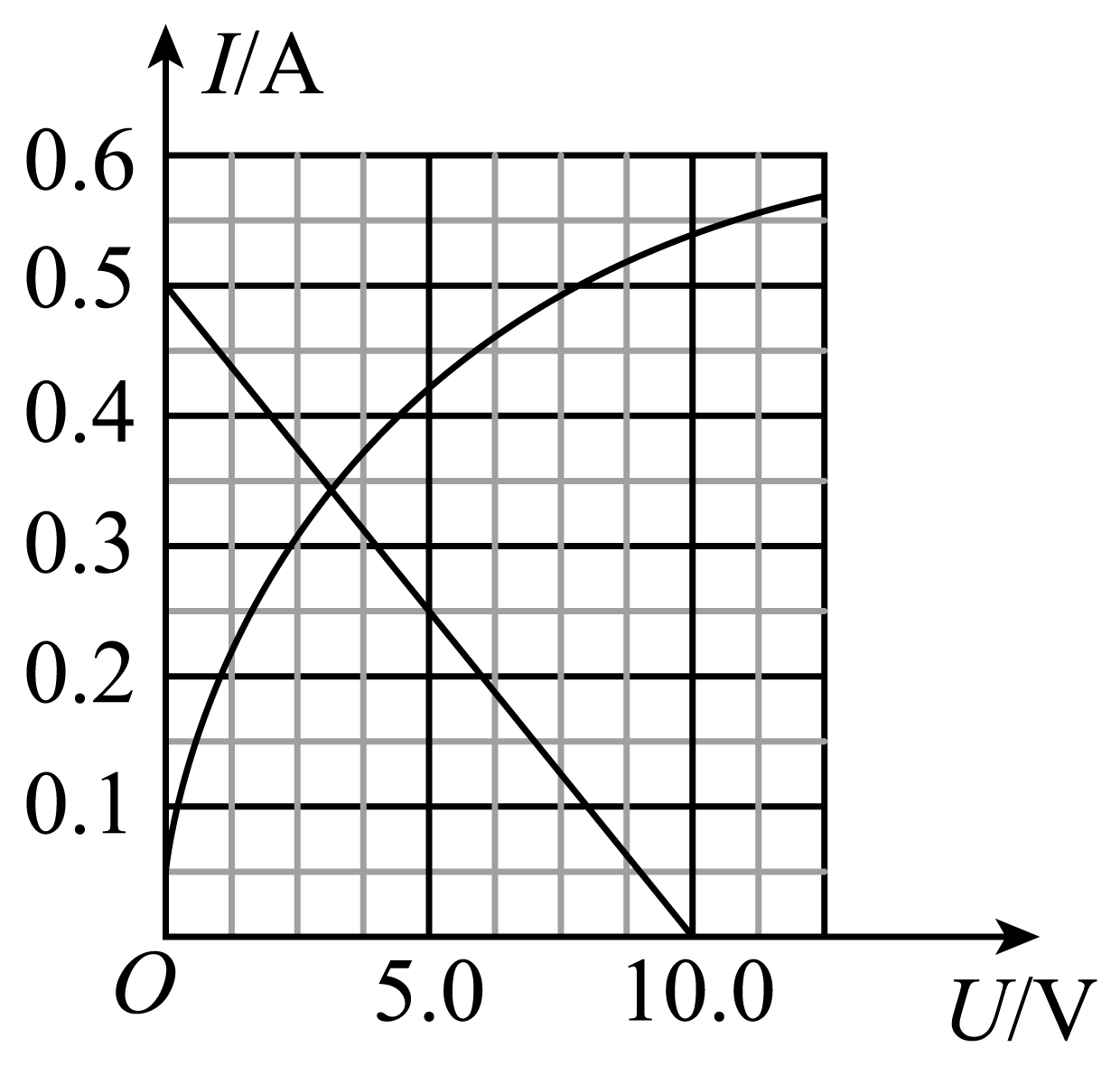

在图乙中画出此图线如图所示，可得$L_{1}$的功率$P=3.0 \times 0.34\;\rm W=1.02\;\rm W$
