虚线框内螺线管（空心线圈）符号是$(\qquad)$

$\rm A$．图为螺线管（空心线圈），故$\rm A$正确；

$\rm B$．图为电动机，故$\rm B$错误；

$\rm C$．图为电容器，故$\rm C$错误；

$\rm D$．图为可变电容器，故$\rm D$错误。

故选：$\rm A$。

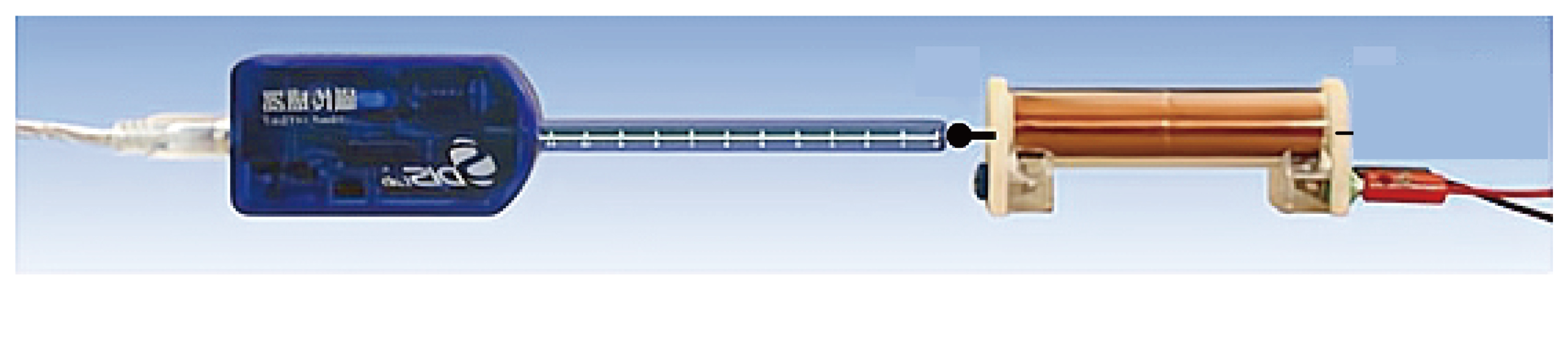

合上开关，固定滑片位置，记录磁传感器探测管前端插入螺线管内部的距离$d$与相应的磁感应强度$B$，正确操作后得到的实验图像应是$(\qquad)$

通电螺线管的内部可认为是匀强磁场，所以在中间位置一定范围内磁场强度几乎不变，内部磁场比螺线管端口磁场强度大，螺线管的磁场关于中点对称，结合图像可知$\rm A$正确。

故选：$\rm A$。

用国际基本单位表示磁感应强度单位：$1\;\rm T=1$                 。

根据磁感应强度的定义式变形可得$B= \dfrac{F}{IL}=\dfrac{ma}{IL}$，可知$1\;\rm T=1\;\rm kg/(s^{2}\;\rm A)$

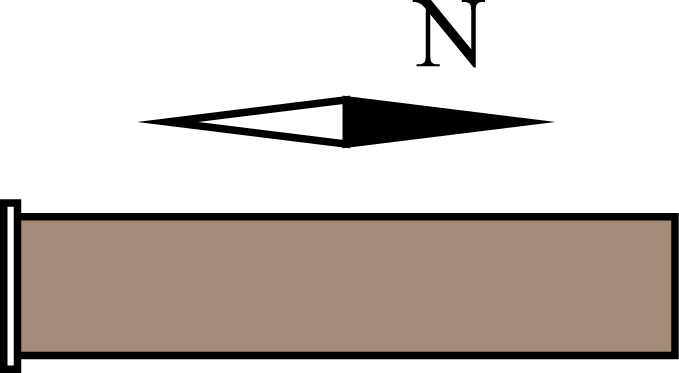

若通电后，在螺线管正上方小磁针$\rm N$极向右，如图所示，则此时螺线管左侧为                 （选涂$A$．$\rm N$极      $B$．$\rm S$极）。

根据“同名磁极相互排斥，异名磁极相互吸引”可得，螺线管的左侧为$\rm N$极。

故选：涂$A$。

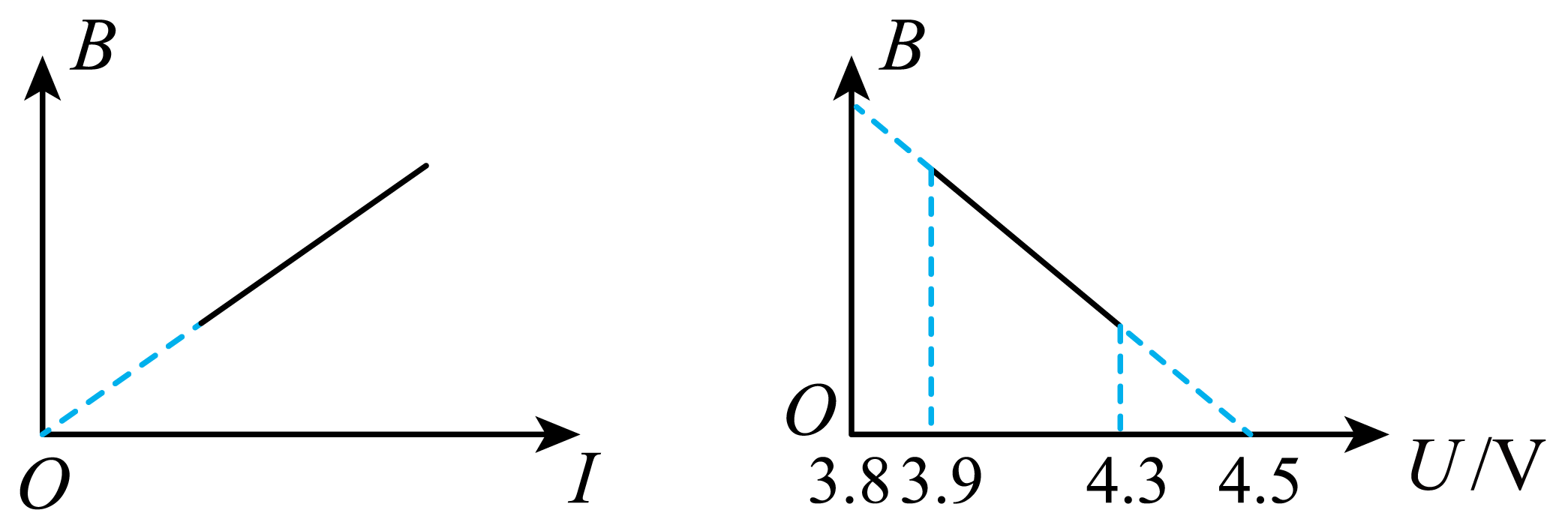

（计算）移动滑片，多次测量通过螺线管的电流强度$I$、通电螺线管内部正中间磁感应强度$B$和电池两端电压$U$，以此绘出$B-I$和$B-U$图线。求电源电动势。

$4.5\\;\\rm V$

由$B-I$图像可知，通电螺线管内部正中间磁感应强度$B$与过螺线管的电流强度$I$成正比，即当电路处于断路时，电流为零，磁感应强度也为零；由$B-U$图像可知，当磁感应强度为零时，电路处于断路，此时电池两端电压$U$为电源电动势，即$B-U$图像的横截距为电源电动势$E=4.5\;\rm V$
