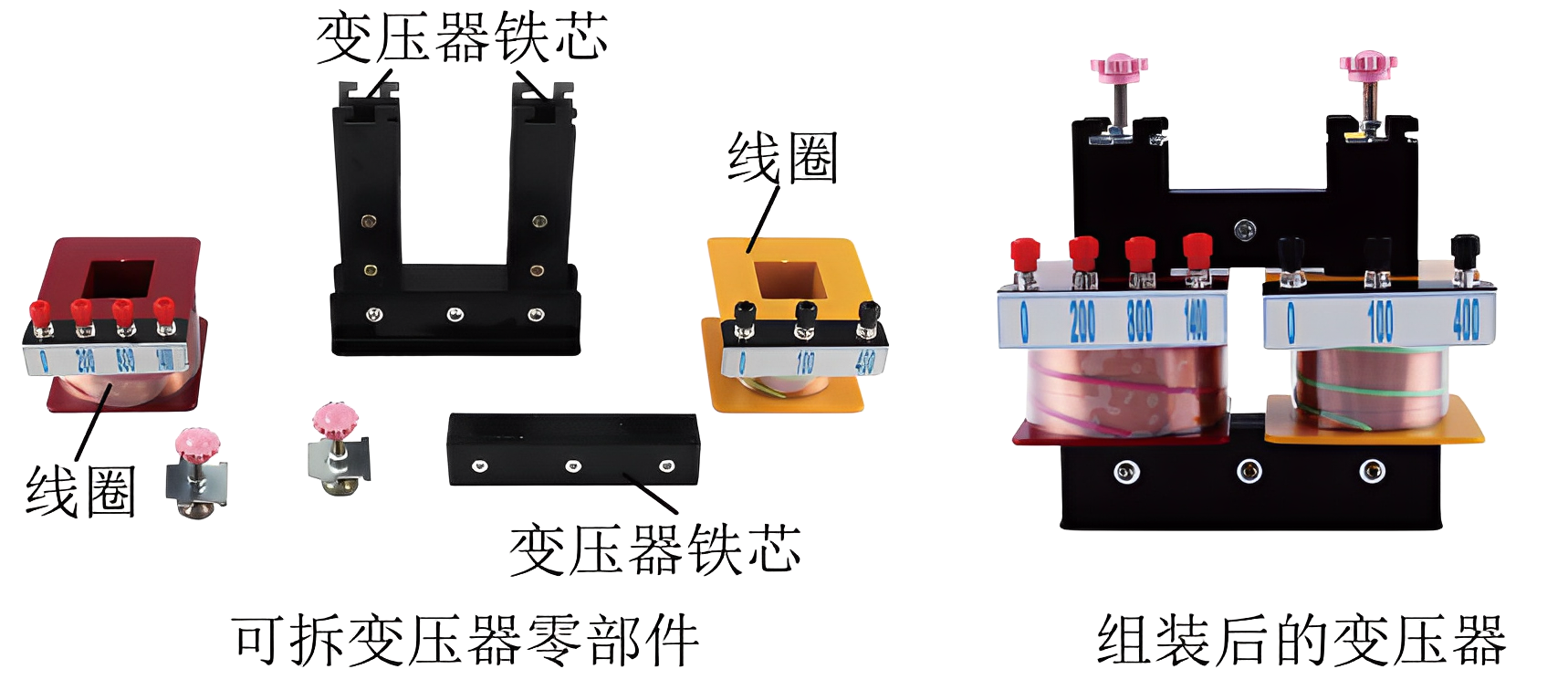

下列说法正确的是$(\qquad)$

变压器工作时，通过铁芯导电把电能由原线圈输送到副线圈

变压器工作时在原线圈上将电能转化为磁场能，在副线圈上将磁场能转化为电能

理想变压器的输入功率等于输出功率，没有能量损失

变压器副线圈上不接负载时，原线圈两端电压为零

$\rm A$．变压器是通过互感工作，而不是通过铁芯导电把电能由原线圈输送到副线圈，故$\rm A$错误；

$\rm B$．变压器工作时在原线圈上将电能转化为磁场能，在副线圈上将磁场能转化为电能，故$\rm B$正确；

$\rm C$．理想变压器忽略能量损失，原线圈输入功率全部转到副线圈输出功率，故$\rm C$正确；

$\rm D$．变压器的原线圈两端电压由发电机提供，则副线圈上不接负载时，原线圈两端电压不变，不为$0$，故$\rm D$错误。

故选：$\rm BC$。

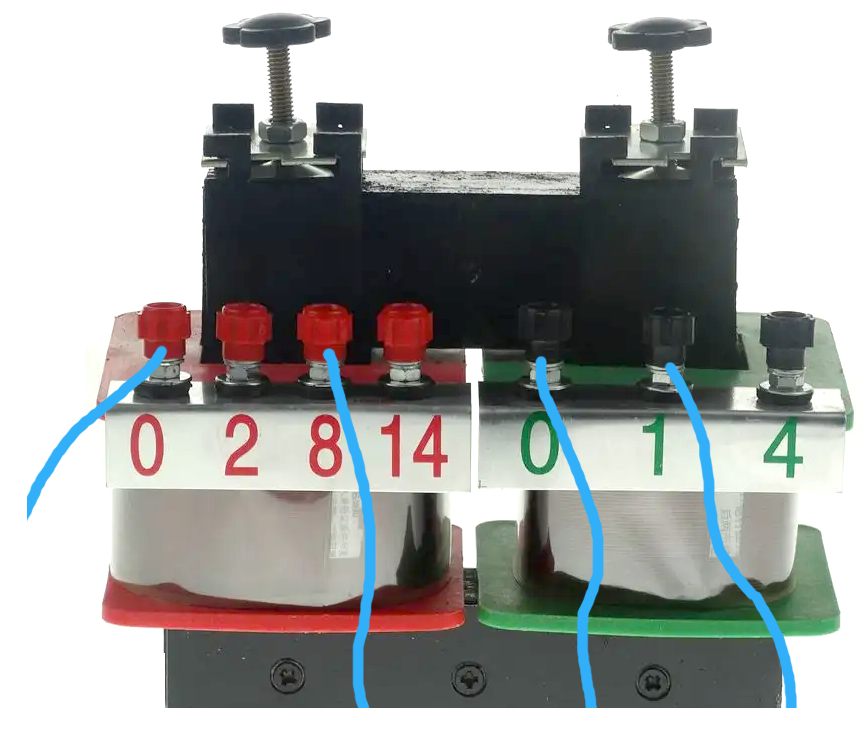

实验时，原线圈接“$0$”“$8$”接线柱，副线圈接“$0$”“$1$”接线柱，原线圈两端连接低压交流电源$10\;\rm V$档，用交流电压表测得副线圈两端的电压为$0.4\;\rm V$，这与其他小组的正确实验结论明显不一致。对于这个小组实验结论出现明显偏差的原因，最有可能的是$(\qquad)$

原线圈匝数太多，电阻过大

铁芯没有闭合，漏磁过多

副线圈匝数太少，增加实验误差

副线圈的电阻太小

根据变压器的工作原理可知，若通过原、副线圈的磁通量相同，则原、副线圈的电压表等于匝数比，则有$\dfrac{U_{2}}{U_{1}}=\dfrac{n_{2}}{n_{1}}=\dfrac{1}{8}$

实际结果为$\dfrac{U_{2}}{U_{1}}=\dfrac{0.4}{10}=\dfrac{1}{25}\lt \dfrac{1}{8}$

实验结论与理论结论出现明显的偏差，最有可能的是：铁芯没有闭合，漏磁过多，使得通过副线圈的磁通量明显小于通过原线圈的磁通量，使得副线圈两端的电压很小。

故选：$\rm B$。

实际操作中将电源接在原线圈的“$0$”和“$800$”两个接线柱之间，测得副线圈的“$0$”和“$400$”两个接线柱之间的电压为$3.0\;\rm V$，则可推断原线圈的输入电压可能为$(\qquad)$

$3\\;\\rm V$

$5.3\\;\\rm V$

$6.0\\;\\rm V$

$6.2\\;\\rm V$

若是理想变压器，则变压器线圈两端的电压与匝数的关系为$\dfrac{U_{1}}{U_{2}}=\dfrac{n_{1}}{n_{2}}$

当变压器的原线圈接“$0$”和“$800$”两个接线柱之间，副线圈的“$0$”和“$400$”两个接线柱时，可知原副线圈匝数比为$2:1$，副线圈电压为$3\;\rm V$，则原线圈电压应该为$6\;\rm V$；实际操作中，不是理想变压器，需要考虑损失部分，则原线圈所接电压大于$6\;\rm V$。

故选：$\rm D$。
