选修3-4

第十四章 电磁波

14.2 电磁振荡

LC电磁振荡

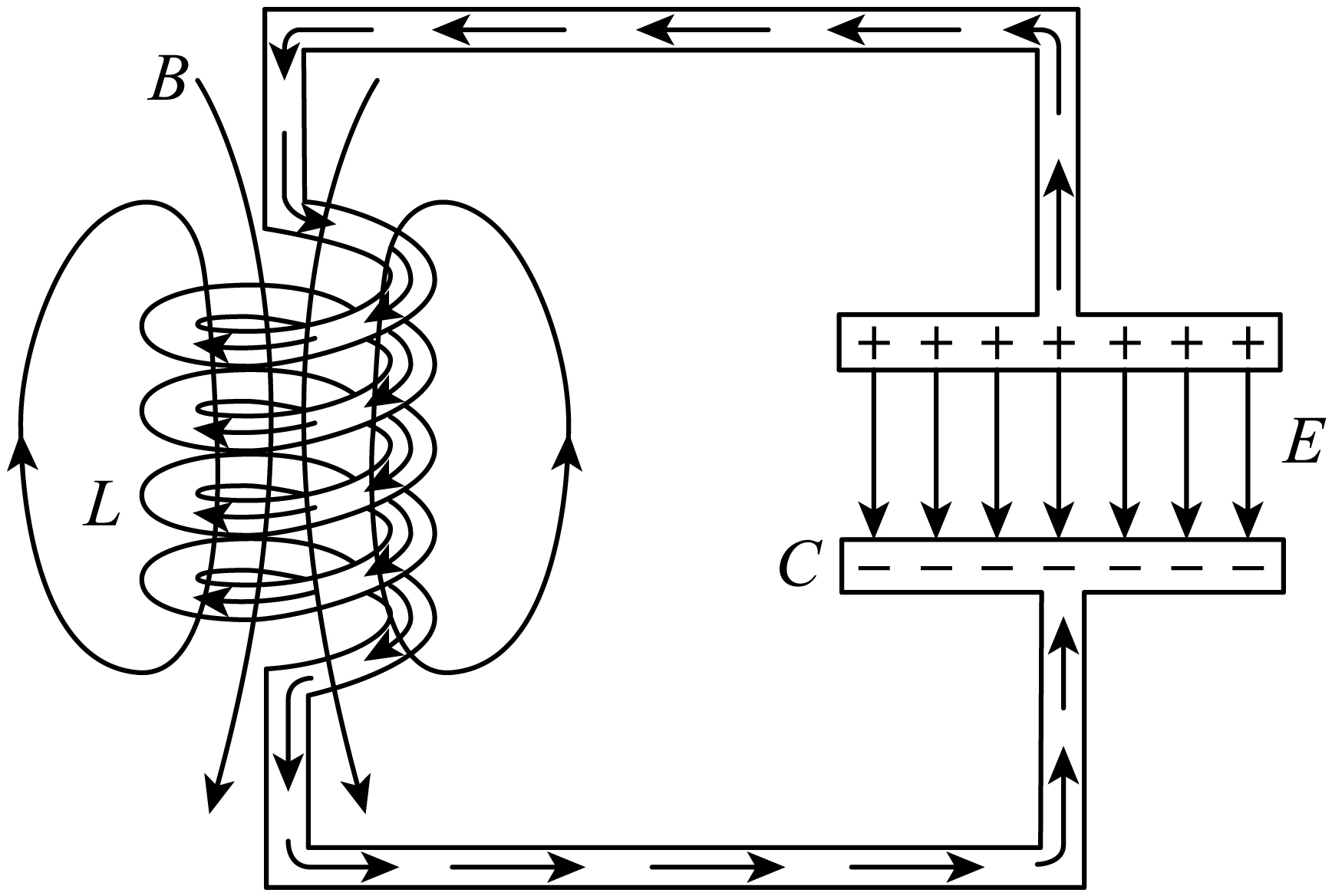

电感线圈$L$和电容器$C$构成$LC$振荡电路，$t=0$时刻，电容器正在放电，电感线圈中的磁场与电容器电场如图所示。从$t=0$时刻开始计时，电路中的电流$i$随时间$t$的变化图像可能正确的是$(\qquad)$



["

","

","

","

"]
[["B"]]

从图中看，$t=0$时刻电路中的电容器正在放电，所以此时电流既不是$0$，也不是最大值，而是要等到电容器放电完毕电流才达到最大值。

故选：$\rm B$。
