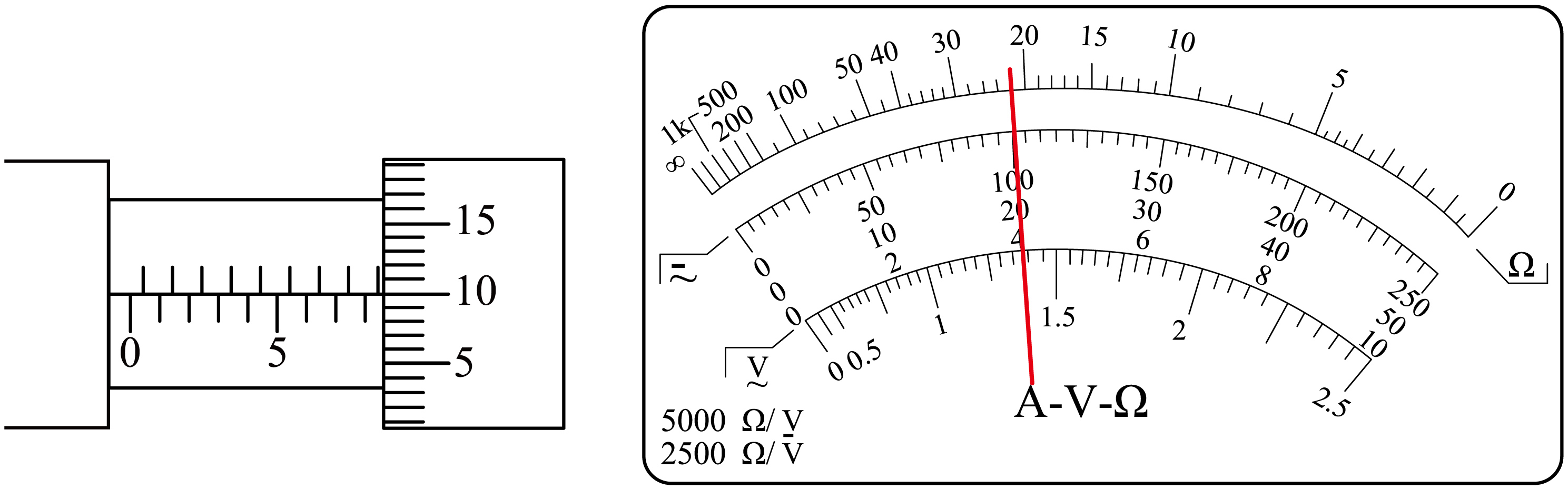

用螺旋测微器测量其直径如图，由图可知其直径为                $\;\rm mm$．

螺旋测微器固定刻度读数为$8.5\;\rm mm$，可动刻度读数为$10.0 \times 0.01\;\rm mm$，最终读数为$8.5\;\rm mm+10.0 \times 0.01\;\rm mm=8.600\;\rm mm$

用多用电表欧姆挡粗略测量此圆柱体的电阻，所选倍率挡为$x_1$挡，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到                挡。如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是                ，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是                $\;\rm \Omega$

欧姆表表头指针偏转角度很小说明电阻较大应调高倍挡即$\times 10$挡；欧姆表读数等于：$R=22\;\rm \Omega \times 10=220\;\rm \Omega$

该同学想用伏安法更精确地测量其电阻$R$，现有的器材及其代号和规格如下：

待测圆柱体电阻$R$

电流表$\rm A_{1}($量程$0\sim 4\;\rm mA$，内阻约$50\;\rm \Omega)$

电流表$\rm A_{2}($量程$0\sim 10\;\rm mA$，内阻约$30\;\rm \Omega)$

电压表$\rm V_{1}($量程$0\sim 3\;\rm V$，内阻约$10\;\rm k\Omega)$

电压表$\rm V_{2}($量程$0\sim 15\;\rm V$，内阻约$25\;\rm k\Omega)$

直流电源$\rm E($电动势$4\;\rm V$，内阻不计）

滑动变阻器$ R _{1}$（阻值范围$0\sim 15\;\rm \Omega$，允许通过的最大电流$2.0\;\rm A$）

滑动变阻器$ R _{2}$（阻值范围$0\sim 20\;\rm k\Omega$，允许通过的最大电流$0.5\;\rm A$）

开关$\rm S$

导线若干

为使实验误差较小，要求测得多组数据进行分析，则该实验所选电压表为                （填$\rm V_{1}$或$\rm V_{2}$） ，所选电流表为                （填$\rm A_{1}$或$\rm A_{2}$），所选滑动变阻器为                （填$\rm R_{1}$或$\rm R _{2}$）；请在如图方框中画出测量的电路图                。

$\\rm V _{1}$；$\\rm A _{2}$；$ R _{1}$；

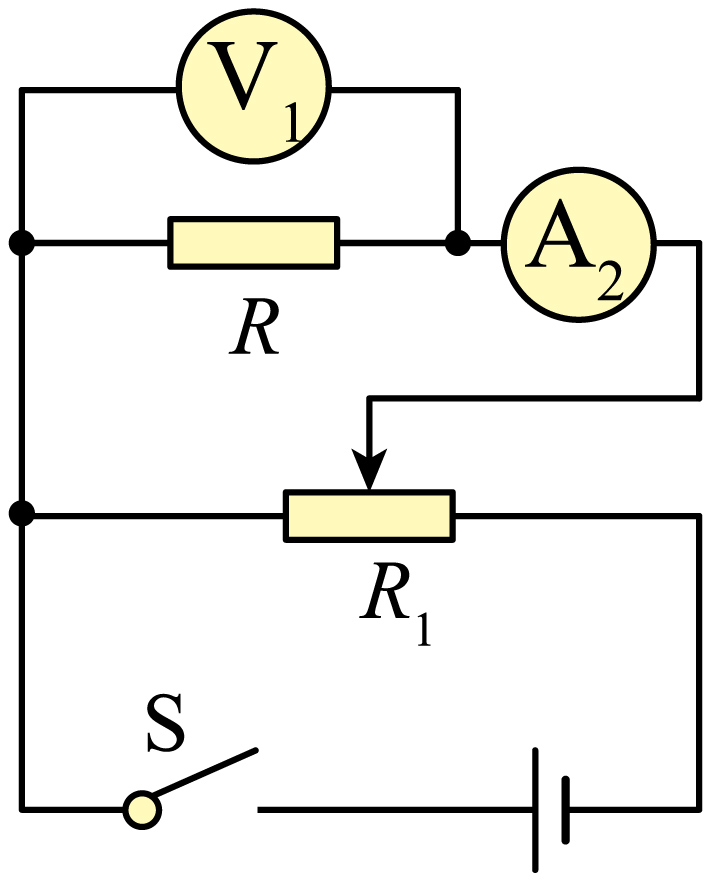

电源电动势为$4\;\rm V$，若选择$15\;\rm V$量程，则最大示数不足电表量程的三分之一，故为了减小误差应选择$3\;\rm V$量程的$\rm V_{1}$，则电路中的最大电流$I=\dfrac{U}{R}=\dfrac{3\;\rm V}{220\ \Omega} \approx 15\;\rm mA$，故选电流表$\rm A_{2}$，滑动变阻器起分压作用，为了方便调节选择小阻值$ R_{1}$即可；$\sqrt{R_{A}R_{V}}=\sqrt{30 \times 10000} \approx 500\;\rm \Omega\gt 220\;\rm \Omega$，故被测电阻属于小电阻，电流表应选外接法；又题目要求尽量精确测量故变阻器应用分压式接法，电路图如图所示：
