$R_{0}$在电路中起                 （填“保护”或“分流”）作用。

$R_{0}$与电阻箱串联，可知，$R_{0}$在电路中起保护作用。

$\dfrac{1}{I}$与$E$、$r$、$R$、$R_{0}$的关系式为$\dfrac{1}{I} =$                 。

根据闭合电路欧姆定律$E=I(R+R_{0}+r)$

化简可得$\dfrac{1}{I}=\dfrac{R}{E}+\dfrac{R_{0}+r}{E}$

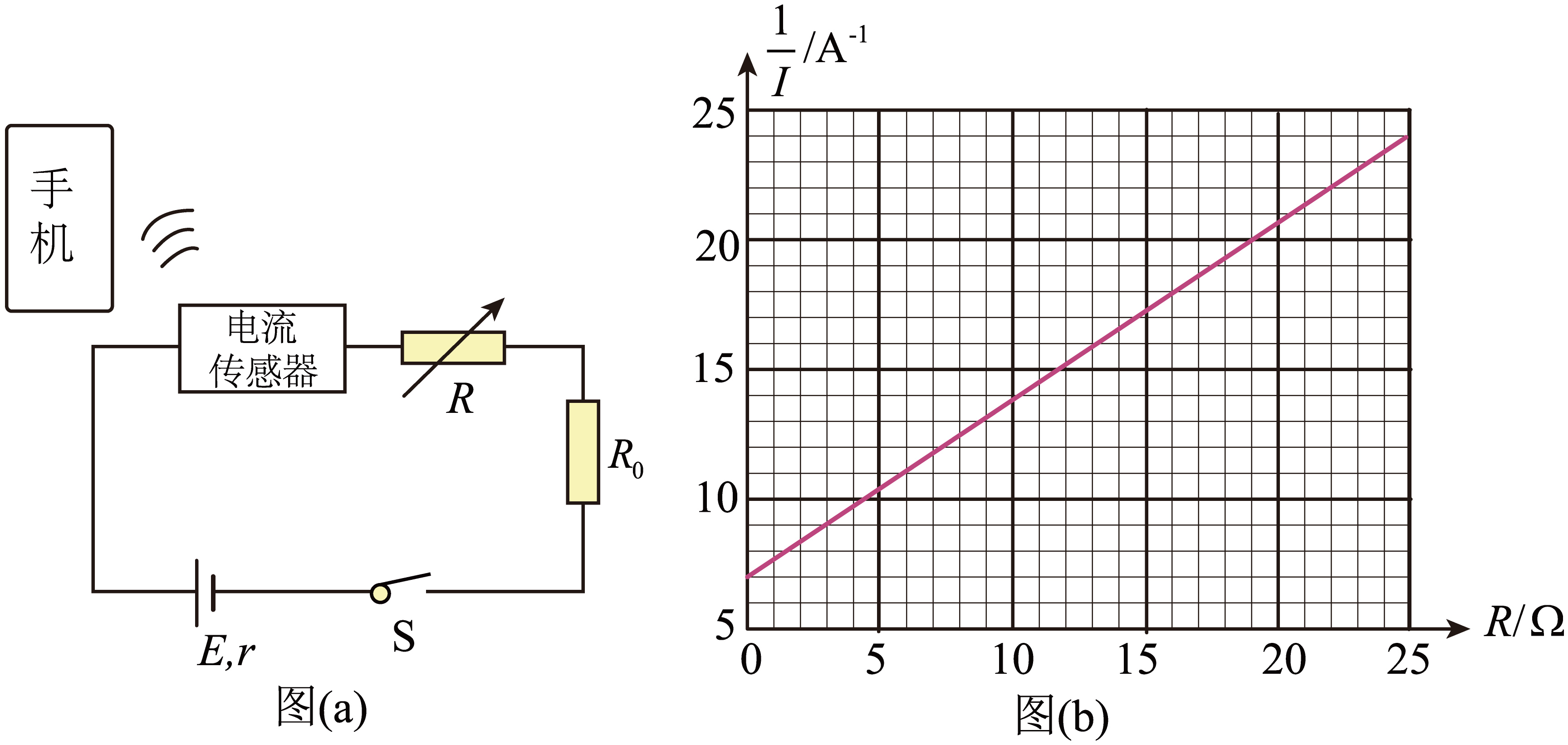

根据记录数据作出$\dfrac{1}{I}- R$图像，如图（$b$）所示。已知$R_{0}=9.0\;\rm \Omega$，可得$E=$                 $\rm V$（保留三位有效数字），$r=$                 $\rm \Omega$（保留两位有效数字）

结合上述有$\dfrac{1}{I}= \dfrac{R}{E}+\dfrac{R_{0}+r}{E}$

结合图（$b$）有$\dfrac{1}{E}=\dfrac{24-7}{25-0}\;\text{V}^{-1}$，$\dfrac{R_{0}+r}{E}=7\ \text{A}^{-1}$

解得$E≈1.47\;\rm V$，$r≈1.3\;\rm \Omega$

电流传感器的电阻对本实验干电池内阻的测量结果                 （填“有”或“无”）影响。

当电流传感器有内阻时，所测的电源内阻$r_{测}=r_{真}+r_{传}$

导致电源内阻测量值偏大，即电流传感器的电阻对本实验干电池内阻的测量结果有影响。
