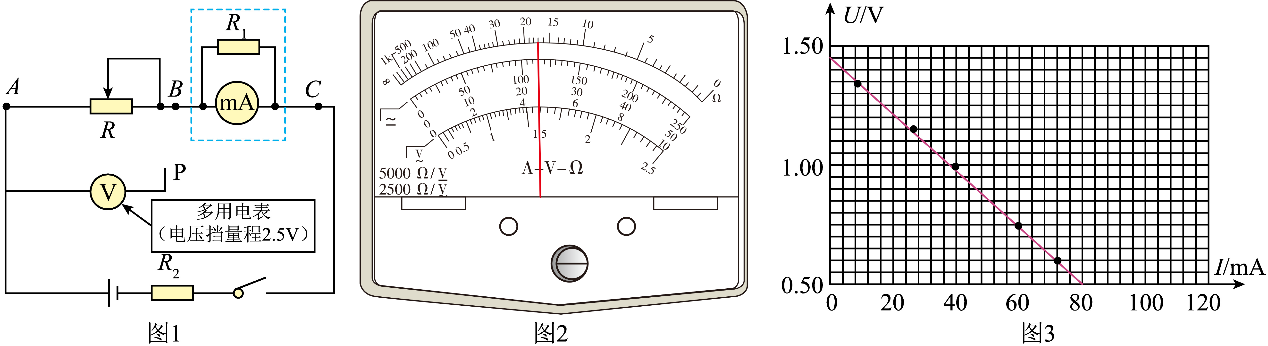

将毫安表与定值电阻$R_{1}$改装成电流表如虚线框中所示，改装后的量程为                 $\;\rm A$；

毫安表的满偏电压为$U_{0}=I_{0}r_{0}=0.24\;\rm V$

则，改装后的最大量程为$I_{{A}}=I_{0}+\dfrac{U_{0}}{R_{1}}=0.6\;\rm {A}$

所以，改装后的量程为$0 ∼ 0.6\;\rm A$；

为了精确测量，图中多用电表的右边表笔$P$应接到                 （选填“$\rm B$”或“$\rm C$”）处；

由于改装后的电流表的内阻已知，为了精确测量，图中多用电表代替的电压表应为电源的“内接法”，即右边表笔$P$应接到“$\rm B$”处；

闭合电键，调节滑动变阻器滑片，多次记录多用电表的示数$U$、毫安表的示数$I$。其中一次测量时多用电表示数如图$2$所示，其读数为                 $\;\rm V$；

由图$2$可知，多用电表的读数为$1.15\;\rm V$；

作$U − I$图线如图$3$所示，该干电池电动势$E=$                 $\;\rm V$；内阻$r=$                 $\;\rm \Omega$（以上结果均保留三位有效数字）。

由（$1$）分析可知，电路中电流为毫安表示数的$3$倍。改装后的电流表的内阻为$R_{{A}}=\dfrac{U_{0}}{I_{{A}}}= 0.4\;\rm \Omega$

根据欧姆定律$E=U+3I(r+R_{2}+R_{A})$

整理可得$U=-3(r+R_{2}+R_{A})I+E$

可得$U − I$图线的斜率的绝对值为$k=\dfrac{1.45-0.5}{80 \times 10^{- 3}}=3\left( r+R_{2}+R_{{A}} \right)$

截距为$b=1.45{\;\rm V}=E$

所以$E=1.45\;\rm V$，$r=1.56\;\rm \Omega$。
