为完成实验，需要将电流表$\rm A$改装成较大量程的电流表，该小组设计了测量电流表$\rm A$内阻的实验电路如图$1$所示，电源电压为$9\;\rm V$。闭合$\rm S_{1}$，断开$\rm S_{2}$，调节$R_{2}$使电流表$\rm A$满偏；保持$R_{2}$阻值不变，闭合$\rm S_{2}$，调节$R_{1}$，当电流表$\rm A$的示数为满偏电流的一半时，$R_{1}=8\;\rm \Omega$，则电流表$\rm A$的内阻$R_{g}=$                 $\;\rm \Omega$。将电流表$\rm A$与定值电阻$R_{0}$                 （选填“串”或“并”）联，改装后电流表的量程为                 $\;\rm mA$；

闭合$\rm S_{2}$，固定$R_{2}$，调节$R_{1}$，使电流表半偏，则两支路阻值相等，当电阻箱阻值$R_{1}=8\;\rm \Omega$时，电流表$\rm G$的内阻的测量值为$R_{g}=8\;\rm \Omega$；

将电流表$\rm A$与定值电阻$R_{0}$并联，所以其改装后的量程为$I=I_{{g}}+\dfrac{I_{{g}}R_{{g}}}{R_{0}}=6\;\rm{mA}$；

为尽可能地准确测量电池组的电动势和内阻，该小组选择电阻箱$R_{1}$与上述改装的电流表完成实验，请将图$2$内电路图补充完整（所选器材要标明符号）；

见解析

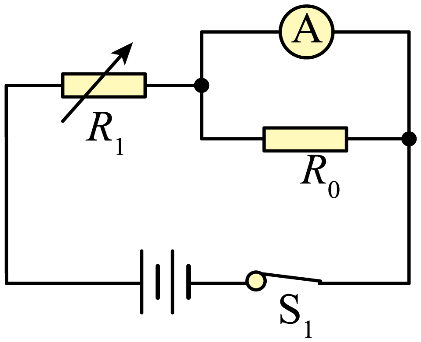

其测量电源电动势，有改装后的电流表、电阻箱、电源。即利用电流表和电阻箱测量电源电动势和内阻，所以其电路图如图所示

按正确的电路图连接好电路进行实验，并多次测量，同时记录各仪器的读数，然后作出$\dfrac{1}{I}- R$图像如图$3$所示。若图像的斜率为$k$，纵轴截距为$b$，则待测电池组的电动势$E=$                 ，内阻$r=$                 。（用$k$、$b$表示，题中字母均为基本单位下的值）

根据实验原理有$E=\left( I+ \dfrac{IR_{{g}}}{R_{0}} \right)\left( R+ \dfrac{R_{0}R_{{g}}}{R_{0}+R_{{g}}}+r \right)$

整理有$\dfrac{1}{I}=\dfrac{2}{E} \cdot R+\dfrac{2}{E} \cdot r+\dfrac{8}{E}$

即斜率有$k=\dfrac{2}{E}$，$b=\dfrac{2}{E} \cdot r+\dfrac{8}{E}$

整理有$E=\dfrac{2}{k}$，$r=\dfrac{b}{k}-4$。
