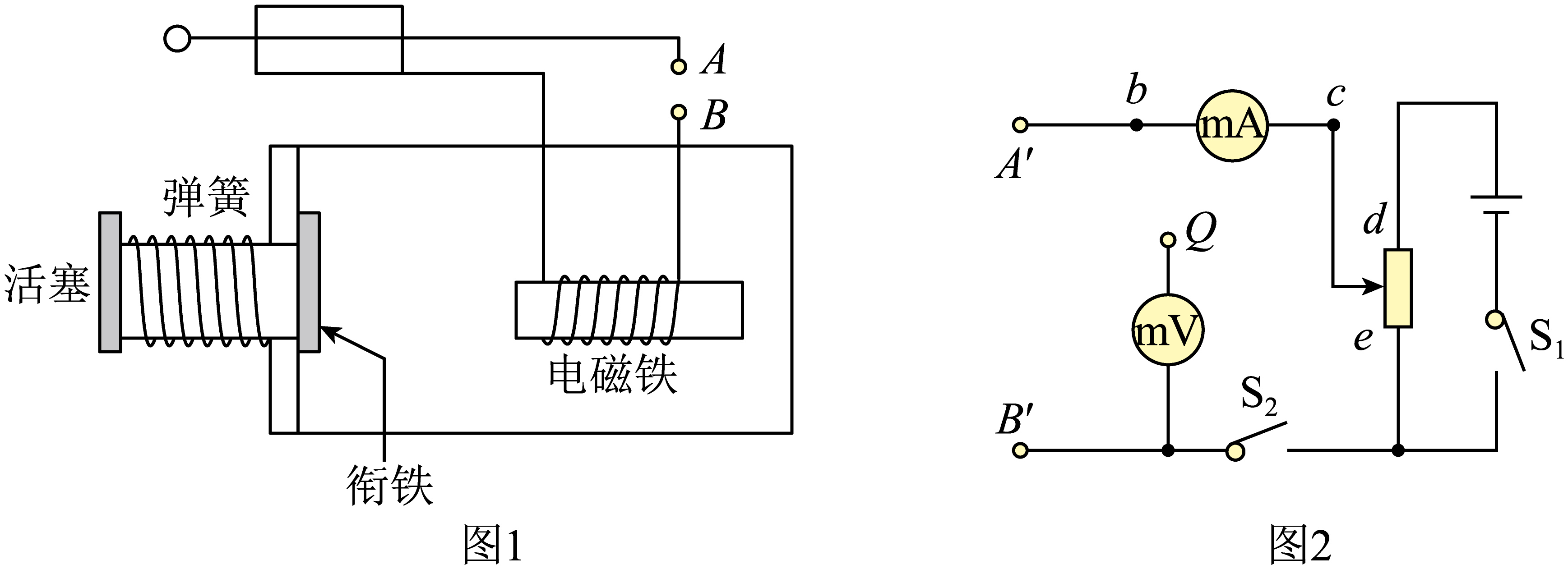

将图$1$中的$A$、$B$端分别与图$2$中的$A'$、$B'$端连接，测量热电偶和电磁铁线圈构成的组合体电阻。已知组合体电阻不超过$0.05\;\rm \Omega$，则未完成的连接中，$Q$端应和                 （填“$b$”或“$c$”）处相连，理由是                 。正确连线后，开始时滑动变阻器的滑片应置于                 （填“$d$”或“$e$”）端。

根据题意可知，组合体电阻不超过$0.05\;\rm \Omega$，相比较远小于数字毫伏表内阻，应采用数字毫安表外接法，即$Q$端应和$b$处相连。

滑动变阻器采用分压接法，闭合开关时，为了保护电表，滑动变阻器的滑片应置于$e$端。

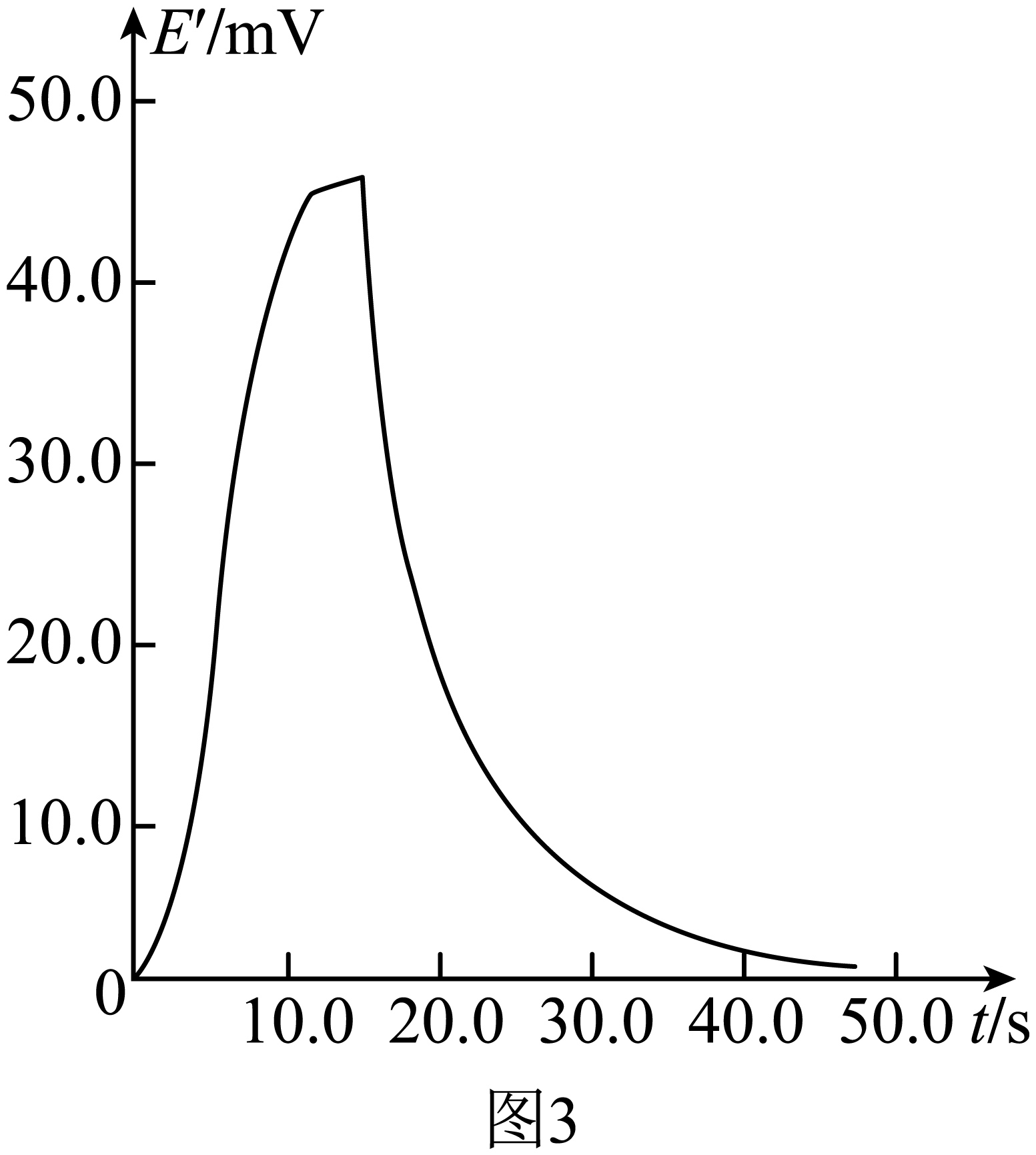

闭合开关$\rm S_{1}$、$\rm S_{2}$，实验测得组合体电阻为$0.020\;\rm \Omega$，当电磁铁线圈中的电流小于$142\;\rm mA$时，电磁铁无法继续吸合衔铁，衔铁被释放。断开开关$\rm S_{1}$、$\rm S_{2}$，从室温加热热电偶感温端到某一温度后，停止加热，使其自然冷却至室温。测得整个过程中热电偶受热产生的电动势$E'$随时间$t$的变化关系如图$3$所示。在相同的加热和冷却过程中，如果将$A$、$B$端直接连接，不计温度变化对组合体电阻的影响，从停止加热到吸合的衔铁被释放，所用的时间约为                 $\;\rm s$（保留$3$位有效数字）。

根据题意，由闭合回路欧姆定律可知，衔铁被释放时，电动势为$E=Ir=0.02 \times 142 \times 10^{-3}=2.84 \times 10^{-3}\;\rm V=2.84\;\rm mV$

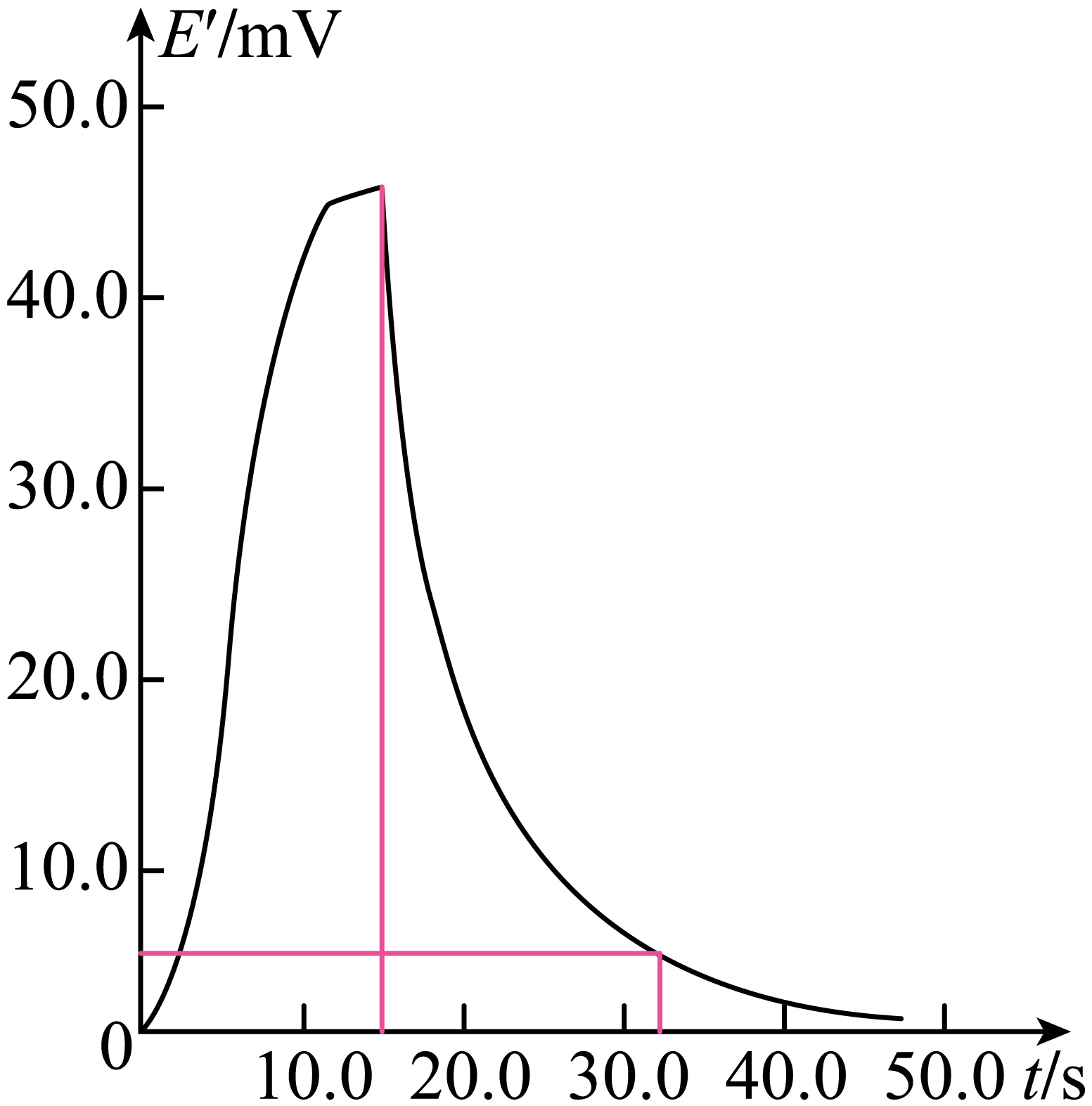

停止加热时，热电偶受热产生的电动势$E'$最大，如图所示

由图可知，从停止加热到吸合的衔铁被释放，所用的时间约为$\Delta t=32.5\;\rm s-15\;\rm s=17.5\;\rm s$。
