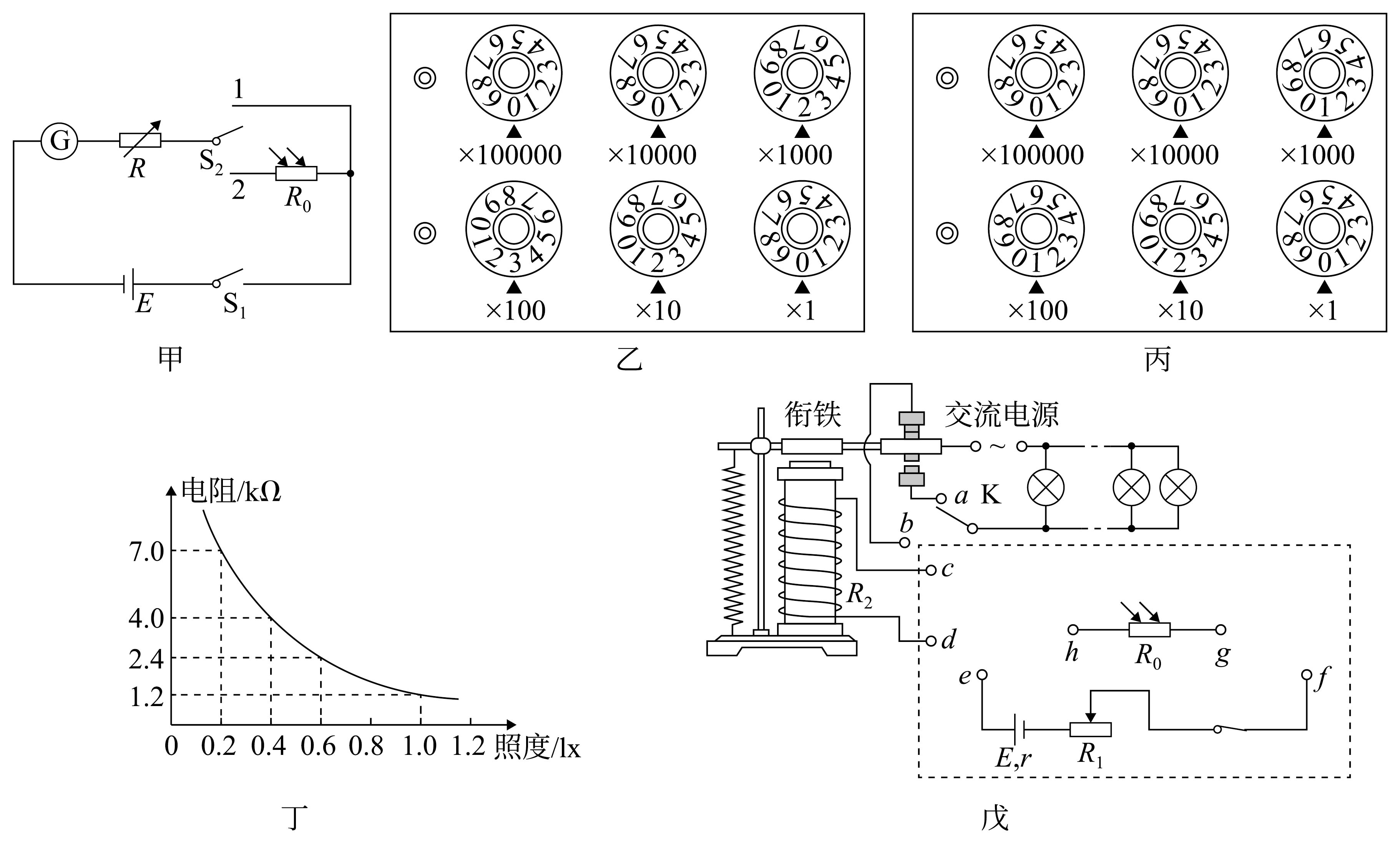

图乙的读数${{R}_{1}}=$        $\Omega$，图丙的读数${{R}_{2}}=$        $\Omega$，此照度下光敏电阻的阻值${{R}_{0}}=$       $\Omega$；

根据电阻箱各旋钮的示数，可知$R_{1}$$=2320\ \Omega$，$R_{2}$$=1120\ \Omega$；根据题意可知，电键与$1$连接和与$2$连接时电流表的示数都为$I$，根据闭合电路欧姆定律可知两种情况下电路中电阻大小相等，所以

$R_{0}$$=$$R_{1}$$-$$R_{2}$$=2320\ \Omega-1120\ \Omega=1200\ \Omega$

图丁是该小组描绘出的光敏电阻的阻值随照度变化的关系图像，由图丁可知（$1$）中的光照度为        $\text{lx}$（保留两位有效数字）；

根据$R_{0}$的阻值，结合图像可知（$1$）中的光照度为$\rm 1.0\ lx$；

此光敏电阻随光照强度的减小而       （填“增大”、“不变”或“减小”）；

根据图线可知，此光敏电阻随光照强度的减小而增大；

小组设计了如图戊所示的电路控制路灯，图戊中${{R}_{0}}$为此实验的光敏电阻，${{R}_{1}}$为滑动变阻器，电磁继电器的衔铁由软铁（容易磁化和消磁）制成，${{R}_{2}}$为电磁铁的线圈电阻，$\rm K$为单刀双掷开关。当光照强度小到某一值时，衔铁就会被吸下，交流电路接通，当光照强度达到某一值时，衔铁就会被弹簧拉起，交流电路就会断开，路灯熄灭，请在图戊中原有电路的基础上用笔画连接电路实现这一功能。

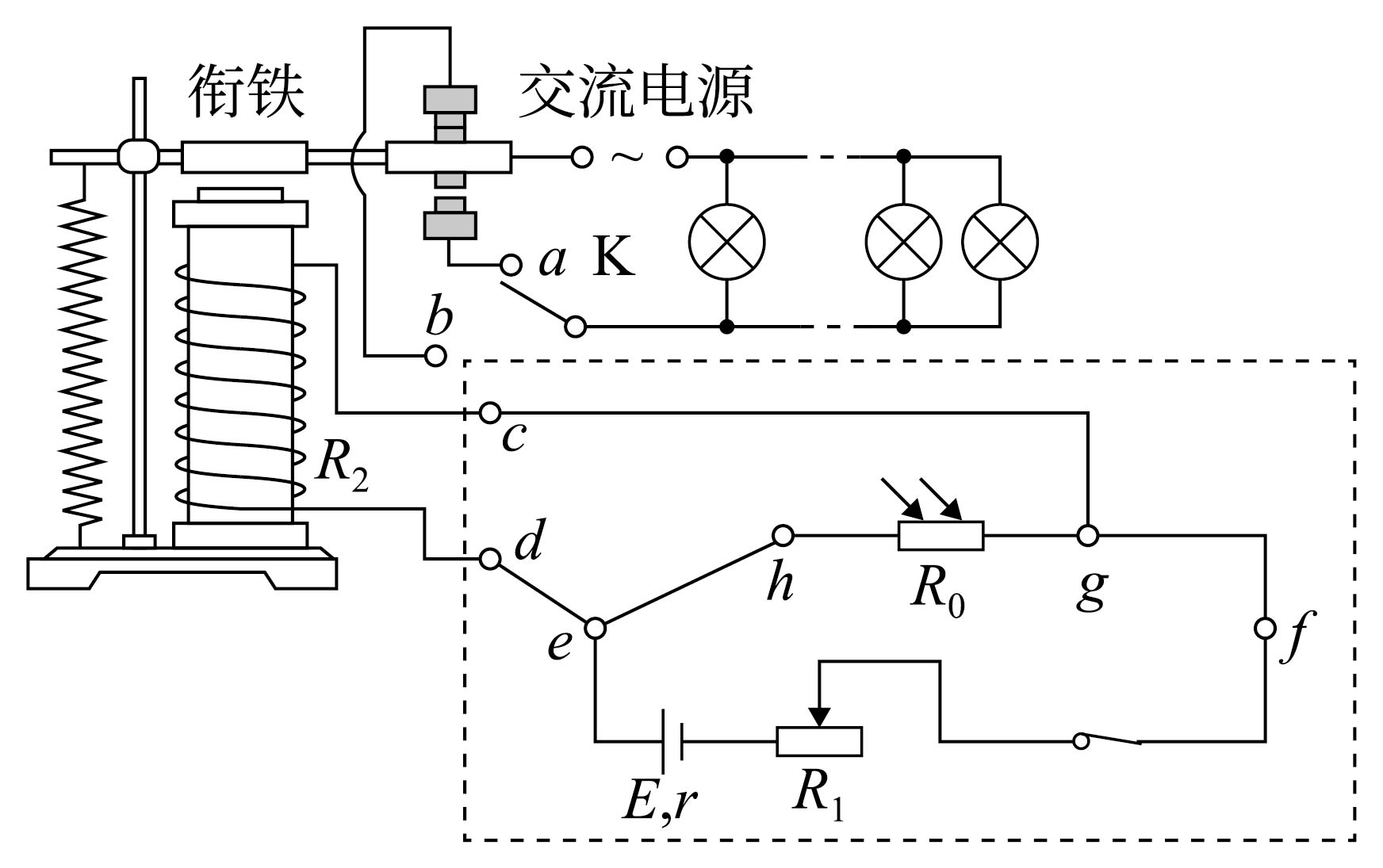

将线圈与光敏电阻并联，然后与滑动变阻器以及电源串联，这样当光照强度减小时，光敏电阻的阻值增大，并联部分的分压变大，线圈中的电流增大，螺线管的磁性变强，将衔铁吸下，路灯接通；当光照强度增大时，光敏电阻阻值变小，并联部分分压变小，线圈中的电流减小，螺线管的磁性变弱，衔铁弹起，路灯熄灭。
