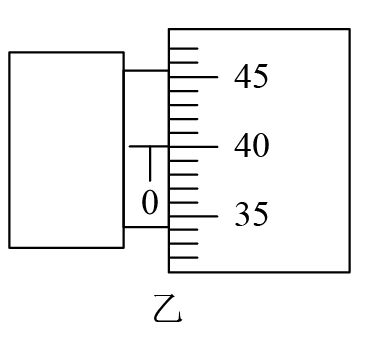

实验中用螺旋测微器测得电阻丝的直径如图乙所示，其示数为$d=$                 $\;\rm mm$。

电阻丝的直径$0\;\rm mm+40.0 \times 0.01\;\rm mm=0.400\;\rm mm$

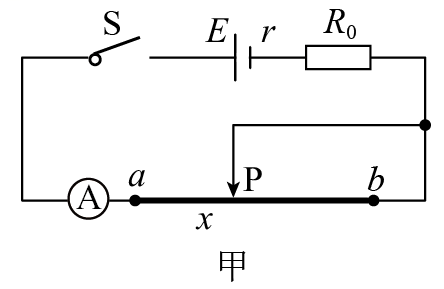

实验时闭合开关，调节滑片$P$的位置，分别测量出每次实验中$aP$长度$x$及对应的电流值$I$，实验数据如表所示：

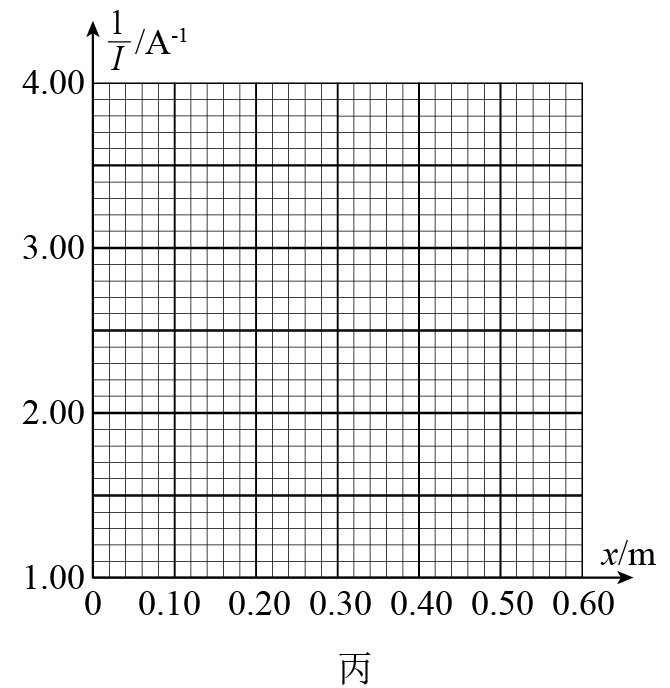

根据表中的数据，在图丙的坐标纸上作出$\dfrac{1}{I}-x$图像                ，并由图线求出电阻丝的电阻率$\rho=$                $\;\rm \Omega·m$（保留两位有效数字）。

；$1.1\\times 10^{-6}$

$\dfrac{1}{I}-x$图像如图所示

由电阻定律可得$R=\rho\dfrac{x}{S}$

由欧姆定律可得$R=\dfrac{E}{I}-R_{0}-r$

则图像斜率$k=\dfrac{\dfrac{1}{I}}{x}$，$S=\pi{\left(\dfrac{d}{2}\right)}^{2}$

联立解得$k=\dfrac{4\rho}{\pi Ed^{2}}=\dfrac{\dfrac{1}{I}}{x}$

代入数据得$k=\dfrac{3.57-1.80}{0.6}=2.95$

联立解得电阻率为$\rho=\dfrac{k\pi Ed^{2}}{4}$

代入数据得$\rho=1.1 \times 10^{-6}\;\rm \Omega⋅m$

根据$\dfrac{1}{I}-x$关系图线纵轴截距的物理意义，可求得电源的内阻为$r=$                 $\rm \Omega$（保留两位有效数字）。

根据$\dfrac{1}{I}-x$图中关系图线纵轴截距为$1.8$，此时待测电阻丝电阻为零，由闭合电路欧姆定律得$E=I(r+R_{0})$

即$3.0=\dfrac{1}{1.8}(r+4.0)$

解得$r=1.4\;\rm \Omega$

若电流表内阻不可忽略，则电流表的内阻对测量电阻丝的电阻率                 （选填“有”或“无”）影响，根据$\dfrac{1}{I}$$-x$关系图线纵轴截距的物理意义可求得的是                 。

由电阻定律可得$R=\rho\dfrac{x}{S}$

由欧姆定律可得$R=\dfrac{E}{I}-R_{0}-r-R_{A}$

则图像斜率$k=\dfrac{\dfrac{1}{I}}{x}$，$S=\pi{\left(\dfrac{d}{2}\right)}^{2}$

联立解得$k=\dfrac{4\rho}{\pi Ed^{2}}=\dfrac{\dfrac{1}{I}}{x}$

整理得$\rho=\dfrac{k\pi Ed^{2}}{4}$

若电流表内阻不可忽略，则电流表的内阻对测量电阻丝的电阻率无影响。

根据$\dfrac{1}{I}-x$图中关系图线纵轴截距为$y$，此时待测电阻丝电阻为零，由闭合电路欧姆定律得$E=I(r+R_{0}+R_{A})$

即$\dfrac{1}{I}=\dfrac{1}{E}(r+R_{A}+4.0)$

解得$r+R_{A}=\dfrac{E}{I}-4.0$

可求得的是电源的内阻和电流表内阻之和
