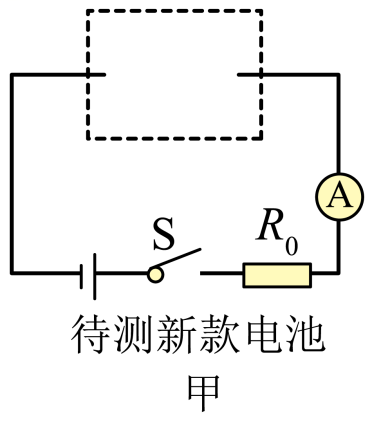

电压表应选用                ，定值电阻应选用                ，（填器材前对应的字母序号）。并将甲图的电路图补充完整                ；

$b$；$c$；见解析

由于提供的电压表都不能直接使用，需要将一个电压表和定值电阻串联改装成合适量程的电压表，而电源的电动势约为$4\;\rm V$，电压表应选$\rm V_{2}$与$R_{1}$串联改装成的量程为$0 ∼ 4.0\;\rm V$的电压表，故选：电压表$\rm V_{2}$和定值电阻$R_{1}$。

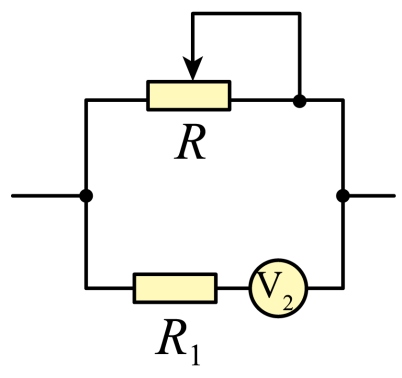

补充的电路图如图所示

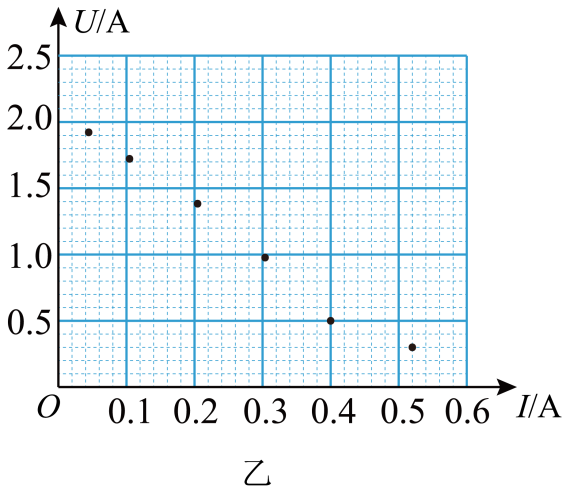

将滑动变阻器$R$接入电路的阻值调到最大，闭合开关$\rm S$，逐渐改变滑动变阻器$R$接入电路的阻值，记录$6$组电压表的示数$U$和对应电流表的示数$I$，建立$U − I$坐标系，将$6$组$(U, I)$数据对应的点标在了坐标系上，如图乙所示，请在坐标系上画出$U − I$的关系图像                ；

见解析

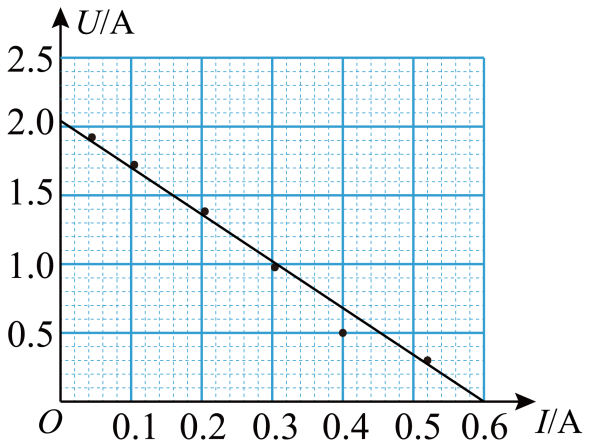

$U − I$关系图像如图所示

根据所画图像可得出待测电源的电动势$E=$                 $\;\rm V$，内阻$r=$                 $\;\rm \Omega$（结果均保留两位有效数字）。

根据闭合电路欧姆定律得$2U=E − I(r+R_{0})$

整理解得$U=\dfrac{E}{2}-\dfrac{R_{0}+r}{2}I$

所以截距约为$\dfrac{E}{2}=2.05$

即$E=4.1\;\rm V$，由图线得斜率为$\dfrac{R_{0}+r}{2}=\dfrac{2.05}{0.6}$

解得内阻约为$r=2.8\;\rm \Omega$。
