为更准确地进行实验测量，电压表应该选择                 ，定值电阻应该选择                 ；（填仪器前面的字母）

实验中电压表和电流表的读数如下：

电源的电动势约为$2\;\rm V$，为减小实验误差，应采用量程为$3\;\rm V$的电压表，故选：$\rm B$；

内阻约为几欧姆，则回路中最小的短路电流为$I_{短}=\dfrac{E}{r}=\dfrac{2}{9}\;\rm{A} \approx 0.22\;\rm {A}$

电流表$\rm A$的量程只有$30\;\rm mA$，故应并联一个电阻扩大电流表量程，根据电流表改装原理$I=I_{{A}}+\dfrac{I_{{A}}R_{{g}}}{R}$

定值电阻应该较小的，故选：$\rm E$；

在图乙中已根据上述实验数据进行描点，画出$U-I$图像                ；

见解析

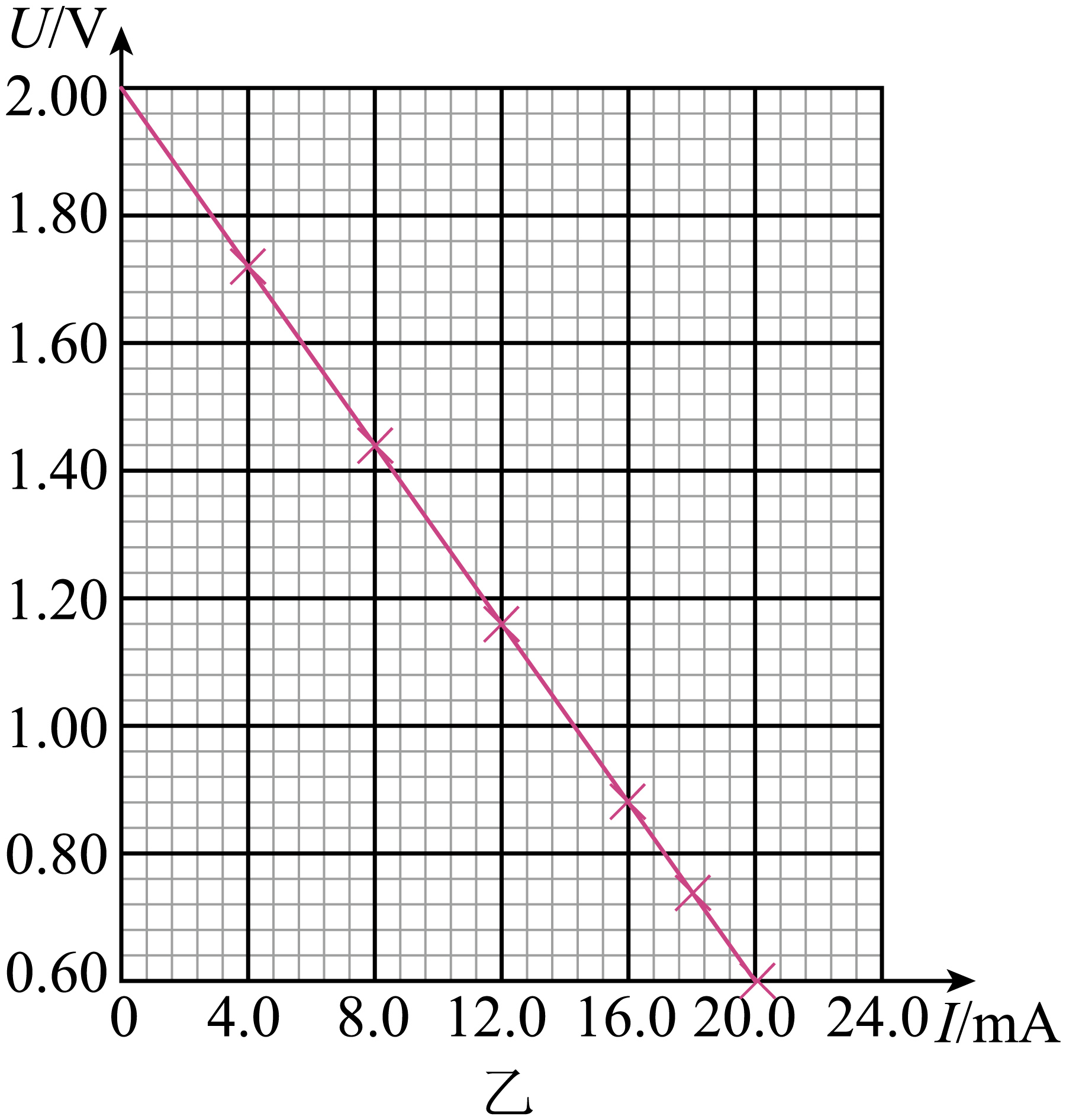

$U-I$图像如图所示。

由图像可知，电源电动势$E=$                 $\;\rm V$，内阻$r=$                 $\;\rm \Omega$。（结果保留两位小数）

根据闭合电路的欧姆定律$E=U+\left(I+\dfrac{IR_{{A}}}{R_{1}}\right)\left(r+\dfrac{R_{{A}}R_{1}}{R_{{A}}+R_{1}}\right)$

整理得$U=- I\dfrac{rR_{{A}}+rR_{1}+R_{{A}}R_{1}}{R_{1}}+E$，$U − I$图像的纵截距表示电源电动势，电源电动势为$E=2.00\;\rm V$

$U − I$图像的斜率的绝对值为$|k|=\dfrac{rR_{{A}}+rR_{1}+R_{{A}}R_{1}}{R_{1}}=\dfrac{2-0.6}{20 \times 10^{- 3}}\;\rm \Omega$

内阻为$r=4.30\;\rm \Omega$。
