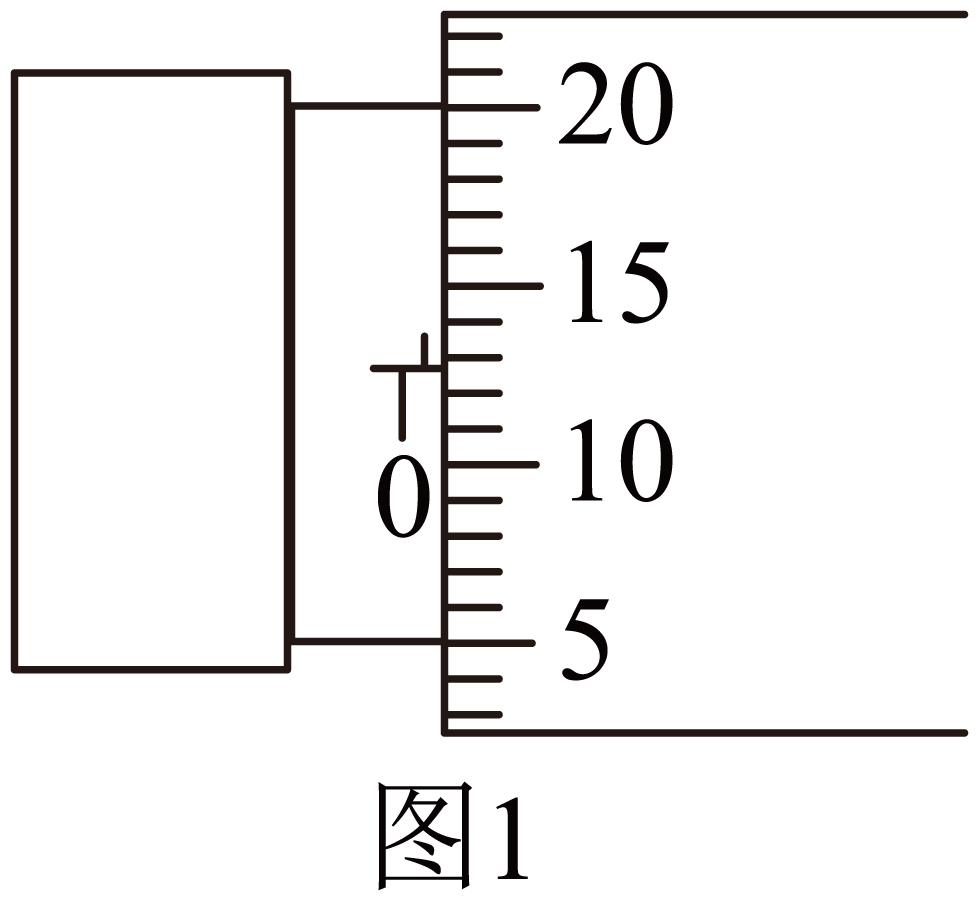

用刻度尺测得合金丝的长度为$60\;\rm cm$，用螺旋测微器测量合金丝的直径，示数如图$1$所示，则合金丝的直径为                 $\;\rm mm$；

合金丝的直径为$d=0.5\;\rm mm+12.8 \times 0.01\;\rm mm=0.628\;\rm mm$；

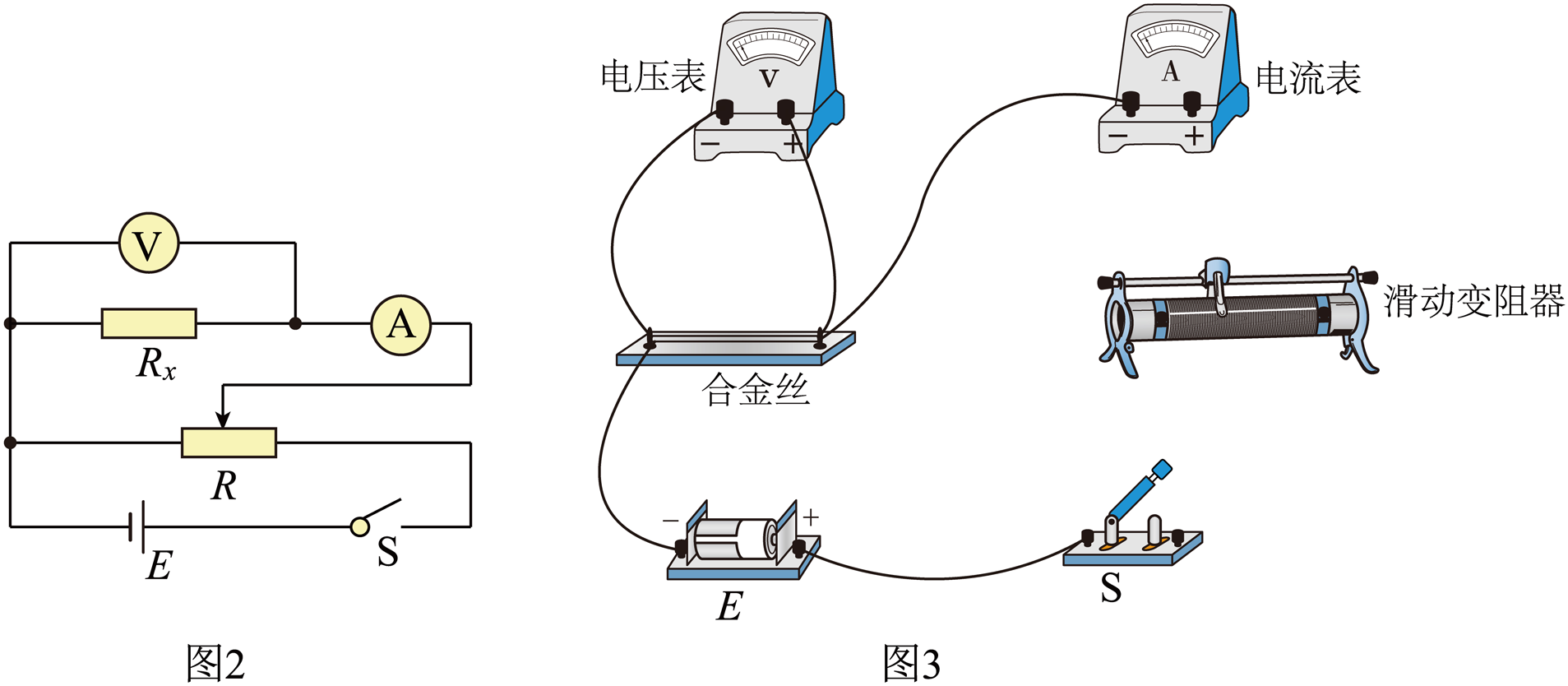

设计如图$2$所示的实验电路，用电流表和电压表测量金属丝的电阻值。请用笔画线代替导线，将滑动变阻器接入图$3$实物电路中的正确位置                ；

见解析

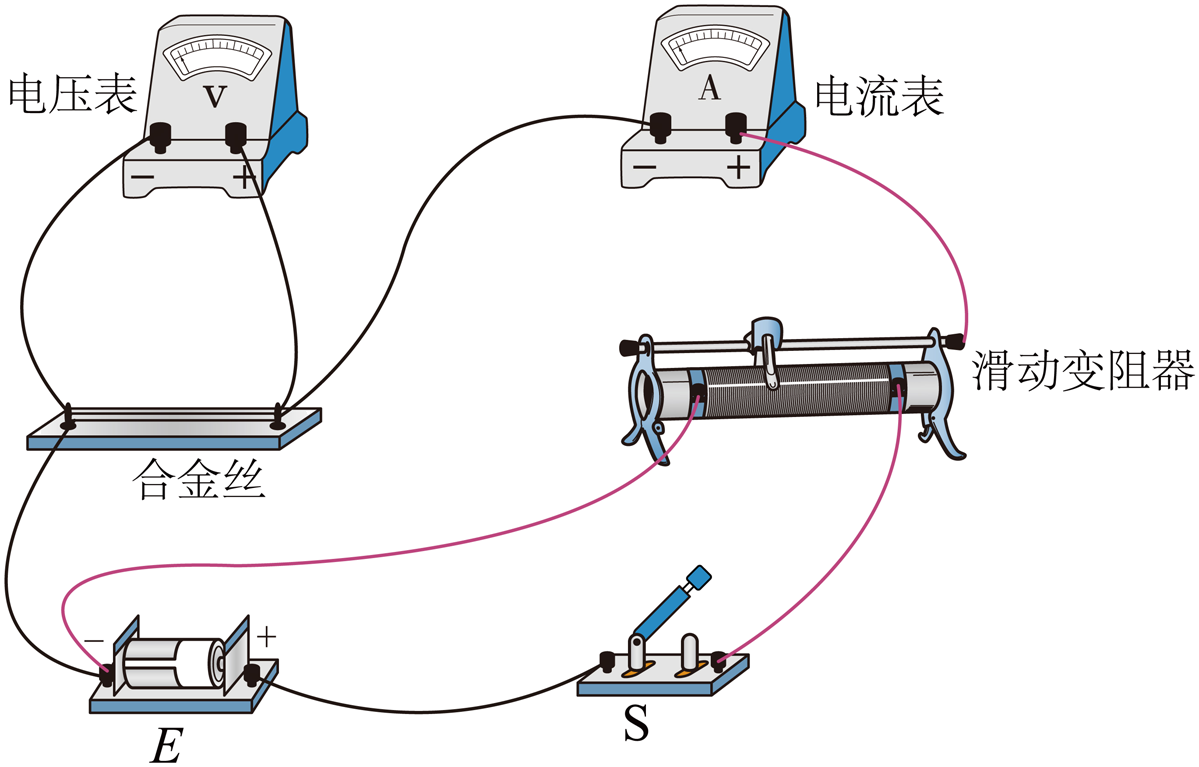

根据电路图连接如图所示：

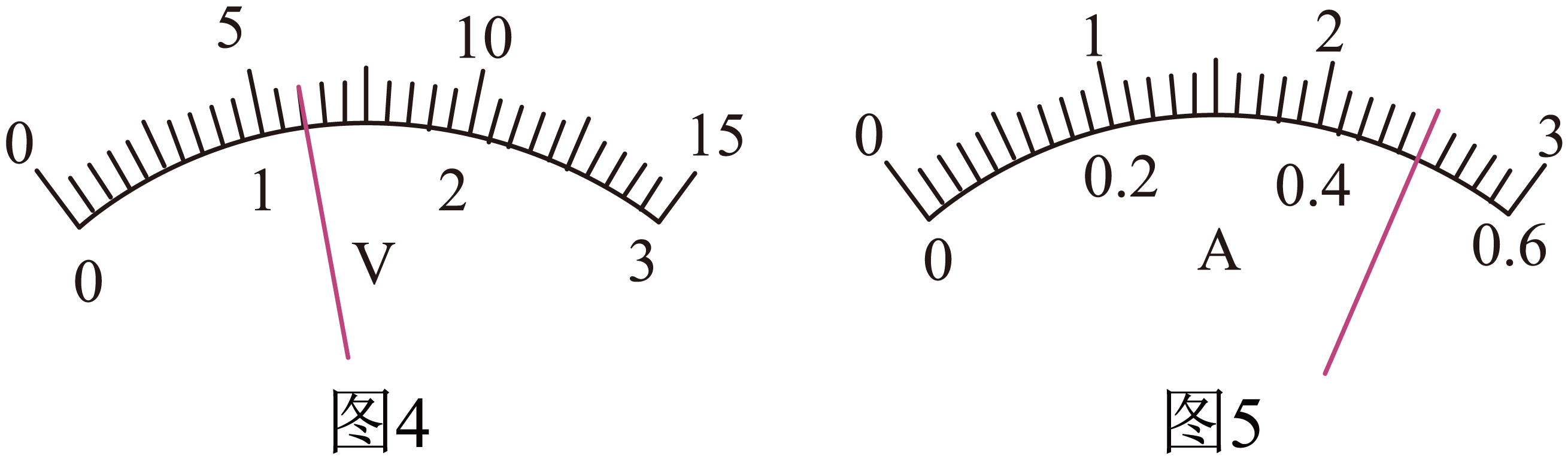

正确连接电路后，某次测量时电压表（量程$0 ∼ 3\;\rm V$）和电流表（量程$0 ∼ 0.6\;\rm A$）指针的位置分别如图$4$、图$5$所示，则电压$U=$                 $\;\rm V$，电流$I=$                 $\;\rm A$；

由图$4$知，电压表（量程$0 ∼ 3\;\rm V$）的示数为$U=1.20\;\rm V$

由图$5$知，电流表（量程$0 ∼ 0.6\;\rm A$）的示数为$I=0.50\;\rm A$；

由题给数据和测量数据计算该合金丝的电阻率为                 $\;\rm \Omega ⋅ m$。（保留两位有效数字）

由欧姆定律可得，合金丝的电阻为$R=\dfrac{U}{I}=2.4\;\rm \Omega$

根据电阻定律$R=\rho\dfrac{L}{S}$可得$\rho=\dfrac{S}{L}R=\dfrac{\pi d^{2}}{4L}R$

带入数据解得$\rho=1.2 \times 10^{-6}\;\rm \Omega ⋅ m$。
