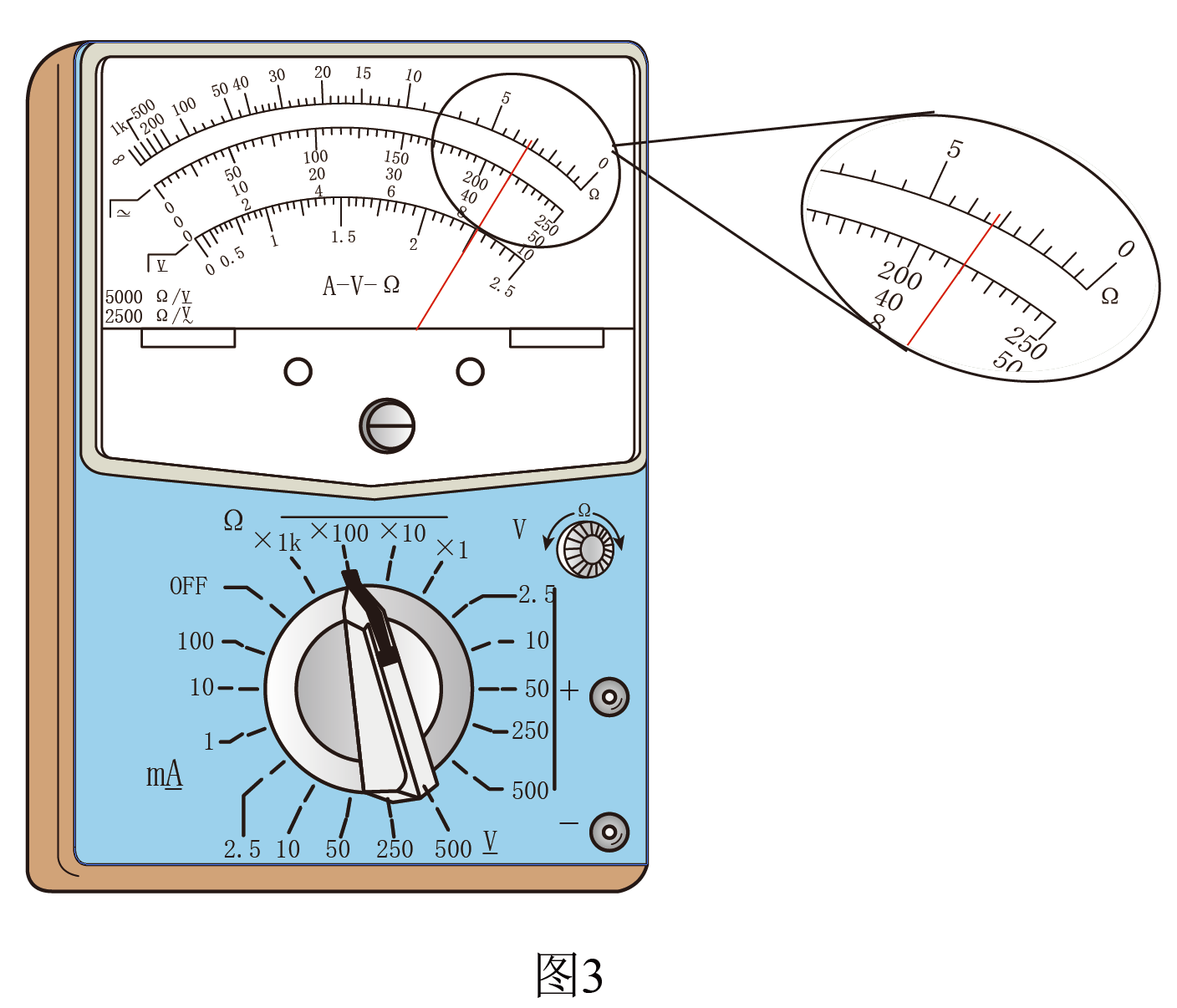

将多用电表的选择开关旋转到欧姆档，试测样品$A$、$B$间的电阻，多用电表的读数如图$3$所示，电阻值为                  $\Omega$。试测样品$C$、$D$间的电阻，电阻值约为$10\;\rm \Omega$；

由图可得，多用电表欧姆当选用“$\times 100$”倍率，则$C$、$D$端电阻

$R_{CD}=3.2 \times 100\;\rm \Omega=320\;\rm \Omega$；

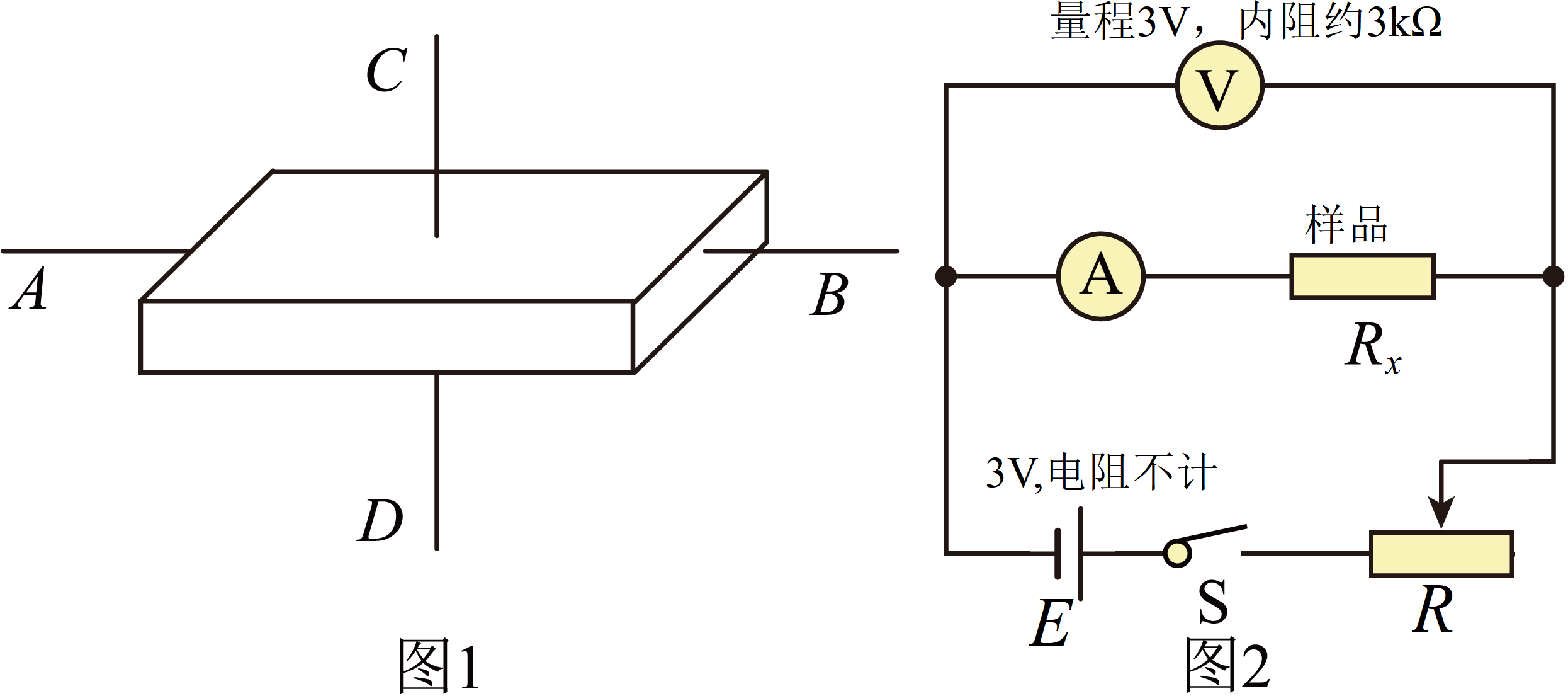

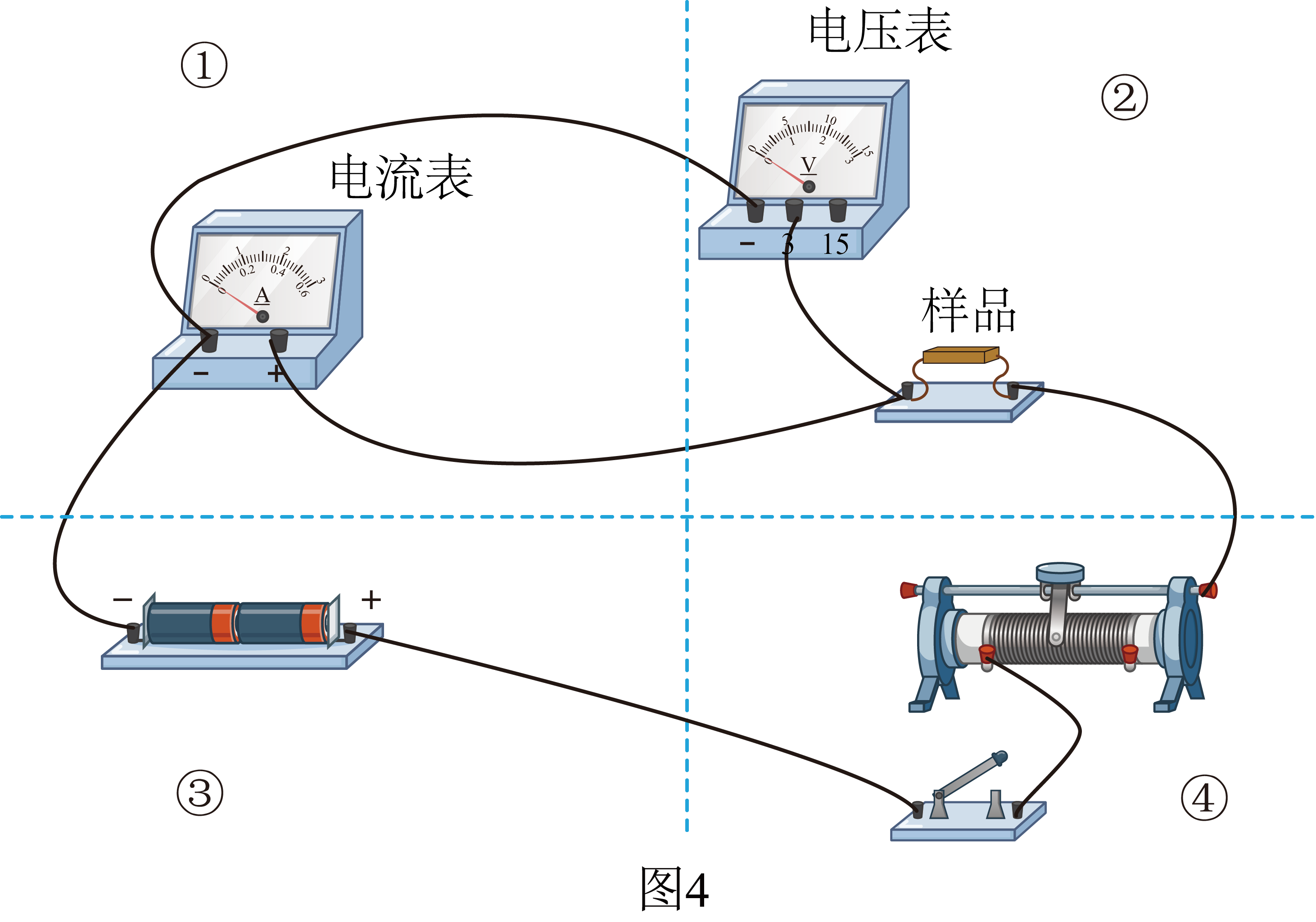

按图$2$连接实物电路，如图$4$所示，其中滑动变阻器应选用                 （选填“$R_{1}$”或“$R_{2}$”）；

由图$1$可得，滑动变阻器采用限流式接入电路，为了多次测量时电压表、电流表数据有明显变化，应该接入阻值和$A$、$B$端电阻接近的滑动变阻器$R_{2}$；

图$4$中有一根导线连接错误，出现在                 区域（选填“①”“②”“③”或“④”）。正确连线后，用电压表、电流表$\rm A_{1}$测得样品$A$、$B$间的电阻值$R_{AB}$；

电压表测量金属块和电流表两端的电阻，连接错误的区域是②区域，目前电压表只测量电流表两端的电压，应将电压表的$3\;\rm V$的接线柱和电阻的右端相连；

换用电流表$\rm A_{2}$对样品$C$、$D$间的电阻进行测量。闭合开关前，应将图$4$所示的滑动变阻器的滑片置于                 （选填“最左端”或“最右端”）。闭合开关，测量样品$C$、$D$间的电压和电流，得到电阻值$R_{CD}$；

接通开关前，为了保护电阻，滑动变阻阻滑片应放在阻值最大处，即最右端位置；

根据样品电阻值和尺寸计算沿着$AB$和$CD$方向的电阻率，结果如下表实验中测量$A$、$B$间电阻时选用电流表$\rm A_{1}$，测量$C$、$D$间电阻时选用电流表$\rm A_{2}$，经过一系列测量后得到金属块的电阻率$\rho_{AB}$和$\rho_{CD}$。

样品沿各个方向的电阻率应当相等。实验发现，两个方向上测得的电阻率值差异较大。有同学认为，沿$CD$方向样品的电阻率的测量值较为准确，因为沿$CD$方向所用电流表$\rm A_{2}$的内阻比$\rm A_{1}$小，对测量结果影响较小。你是否同意该同学的观点？请简要说明理由：                。

错误；理由见解析

金属块$C$、$D$间的电阻约为$10\;\rm \Omega$，用电流表$\rm A_{2}$测量，电流表内阻约为$1\;\rm \Omega$，测量值的相对误差约为$\dfrac{1}{10} \times 100\%= 10\%$；测量金属块$A$、$B$间约$320\;\rm \Omega$电阻，测量值得相对误差约为$\dfrac{4}{320} \times 100\%= 1.2\%$，其误差更小，测得的电阻计算电阻率更准确，则该某学的说法错误。
