要把电压表改装成量程为$0\sim 10\;\rm V$的电压表，需要串联的定值电阻应该选用的是                 （填正确答案前的字母）；

电压表量程为$0∼5\;\rm V$，内阻$R_{\rm V}=5\;\rm k\Omega$，要把它改装成量程为$0∼10\;\rm V$的电压表，串联的电阻设为$R$，则$U_{改装}=\dfrac{U_{\text{V}}}{R_{\text{V}}}\left( R_{\text{V}}+R \right)=10\;\rm \text{V}$，解得$R=5\;\rm k\Omega$。

要把电流表与定值电阻$R_{1}$并联，改装成新的电流表，则新的电流表允许通过的最大电流为                 $\;\rm A$；

电流表与定值电阻$R_{1}=0.15\;\rm \Omega$并联，此时有$I_{\rm A}R_{\rm A}=I_{1}R_{1}$，当原电流表满偏时，可得$I_{1}=6\;\rm A$，所以新的电流表的最大电流为$9\;\rm A$。

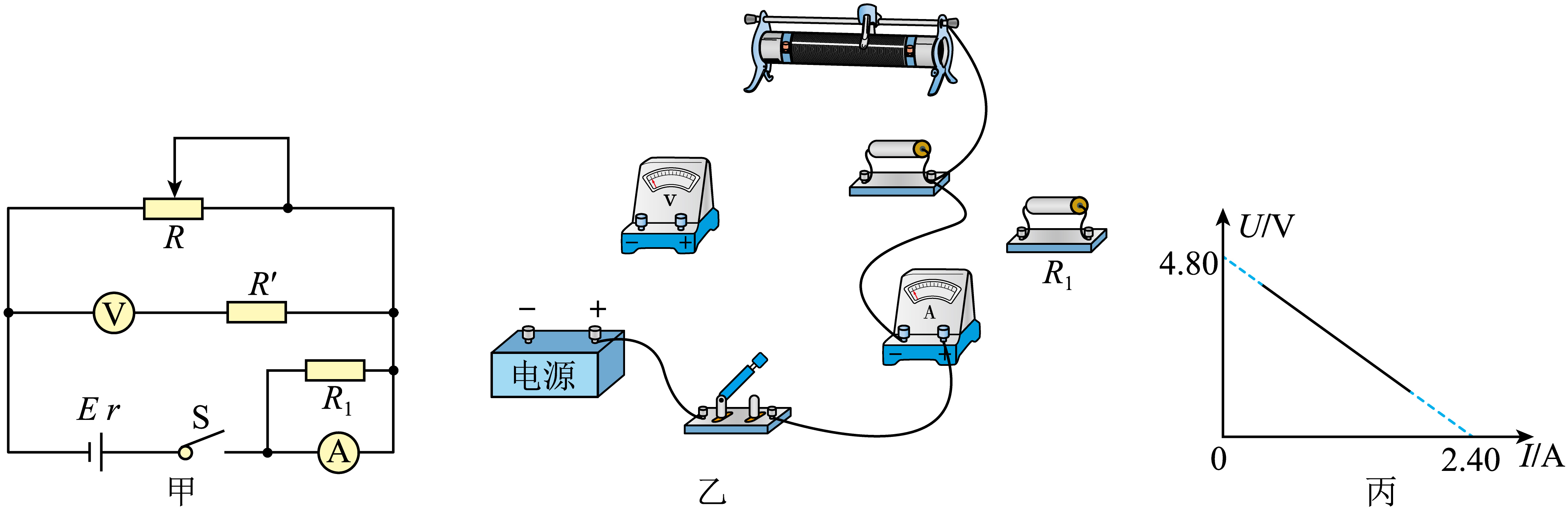

设计出的电路图如图甲所示，其中与电压表串联的定值电阻用$R'$表示。根据电路图，用笔画线代导线，将图乙所示实物图连接成完整电路；

见解析；

电路连线如图所示

调节滑动变阻器，得到多组电压表示数$U$和电流表示数$I$的对应数据，由实验数据作出$U-I$图像如图丙所示，根据对电路结构的理解，可以得到该电源的电动势$E=$                 $\;\rm V$。内阻$r=$                 $\;\rm \Omega$。（结果均保留$3$位有效数字）

结合电路图，有$2U=E − 3I(r+R_{并})$，且$R_{并}=\dfrac{R_{\text{A}} \cdot R_{1}}{R_{\text{A}}+R_{1}}=0.1\;\rm \Omega$，则有$U=\dfrac{E}{2}-1.5(r+0.1)I$，结合$U − I$图像可得$1.5(r+0.1)=\left| \dfrac{\Delta U}{\Delta I} \right|=\dfrac{4.8}{2.4}\ \Omega$，$\dfrac{E}{2}=4.8\;\rm \text{V}$，解得$E=9.60\;\rm V$，$r≈1.23\;\rm \Omega$。
