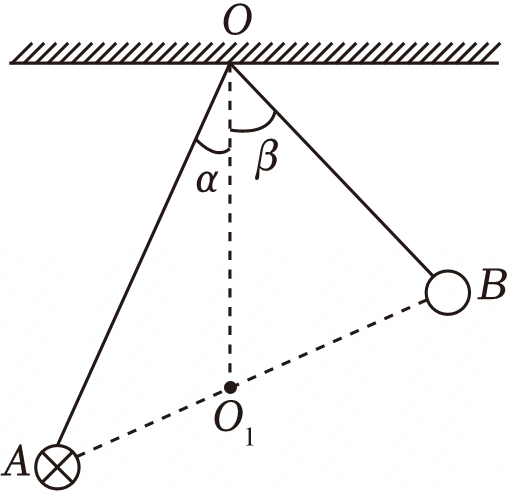

如图所示,用轻绳将两根通电直导线悬挂在天花板上的$O$点。系统平衡时,左右两侧轻绳偏离竖直方向的夹角分别为$\alpha$$\beta$。已知两通电导线的质量相等,导线$A$的电流方向垂直纸面向里,导线$B$的电流大于导线$A$的电流,过$O$点的竖直线与$AB$连线相交于$O_{1}$点,$OA\gt OB$,下列说法正确的是$(\qquad)$

["

导线$B$对导线$A$的磁场力大于导线$A$对导线$B$的磁场力

","

导线$B$的电流方向垂直纸面向里

","

$O_{1}$点为线段$AB$的中点

","

左侧轻绳的拉力小于右侧轻绳的拉力

"]
[["C"]]

$\rm A$、导线$\rm B$对导线$A$的磁场力与导线$\rm A$对导线$B$的磁场力是一对相互作用力,大小相等,故$\rm A$错误;

$\rm B$、由“同向电流相互吸引,反向电流相互排斥”可知,导线$B$的电流方向垂直纸面向外,故$\rm B$错误;

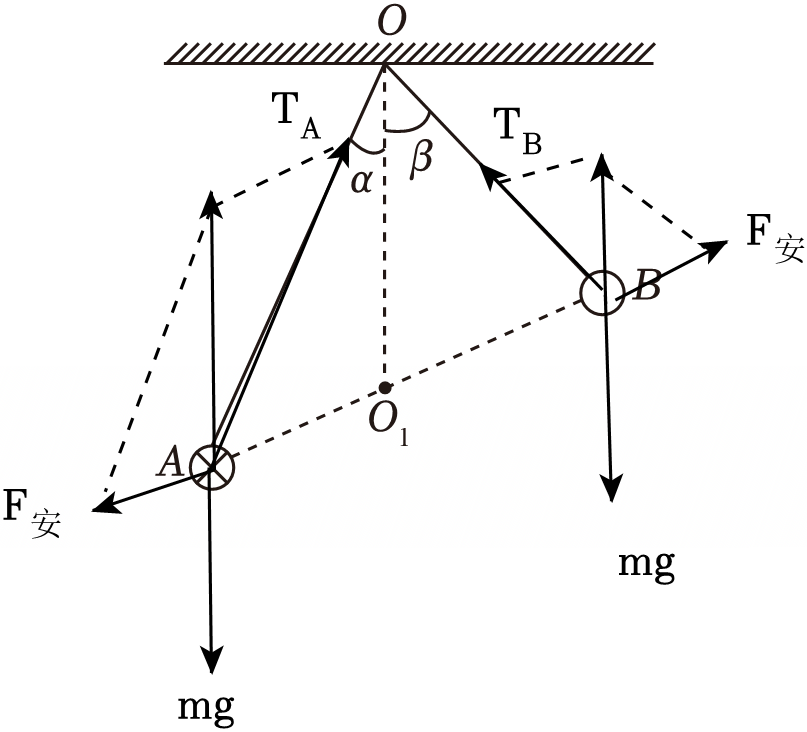

$\rm C$、如图所示

由三角形相似得$\dfrac{mg}{OO_{1}}=\dfrac{F_{安}}{AO_{1}}=\dfrac{F_{安}}{O_{1}B}$

$AO_{1}=O_{1}B$

所以点为线段$AB$的中点,故$\rm C$正确。

$\rm D$、对两根导线受力分析,依据三角形定则和平衡条件,由三角形相似得$\dfrac{mg}{OO_{1}}=\dfrac{T_{A}}{OA}=\dfrac{T_{B}}{OB}$

因为$OA\gt OB$,所以$T_{A}\gt T_{B}$,故$\rm D$错误。

故选:$\rm C$
