选修3-1

第一章 静电场

1.9 带电粒子在电场中的运动

带电粒子在交变电场中的运动

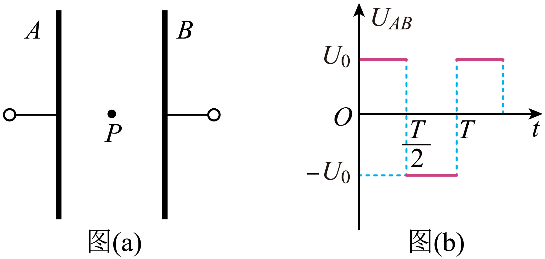

如图($a$)所示,平行正对的金属板$A$$B$间加有如图($b$)所示的变化电压$U_{AB}$,重力可忽略的带正电粒子被固定在两板的正中间$P$处。若在$t_{0}$时刻释放该粒子,粒子先向$A$板运动,再向$B$板运动…,最终打在$A$板上。则$t_{0}$可能属于的时间段是$(\qquad)$

["

$T \\lt t_{0} \\lt \\dfrac{9T}{8}$

","

$0 \\lt t_{0} \\lt \\dfrac{T}{4}$

","

$\\dfrac{T}{2} \\lt t_{0} \\lt \\dfrac{3T}{4}$

","

$\\dfrac{3T}{4} \\lt t_{0} \\lt T$

"]
[["C"]]

粒子带正电,由于粒子先向$A$板运动,表明粒子在$t_{0}$时刻释放时,所受电场力方向向左,电场方向向左,则有$U_{AB}\lt 0$,表明$t_{0}$一定在$\dfrac{T}{2} \sim T$之间某一时刻,由于粒子最终打在$A$板上,则粒子在一个周期之内的总位移方向向左,根据运动的对称性可知,粒子释放开始向左做匀加速直线运动维持的时间一定大于$\dfrac{T}{4}$,则有$\dfrac{T}{2}\lt t_{0} \lt T-\dfrac{T}{4}=\dfrac{3T}{4}$

故选:$\rm C$
