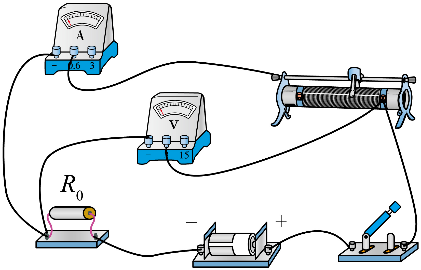

请用笔画线代替导线在图（$b$）中完成实物连接图；

见解析

根据图示电路图连接实物电路图

为了更准确地测量新电池的电动势和内阻，滑动变阻器应选用                 （填“$R_{1}$”或“$R_{2}$”），保护电阻应选用                 （填“$R_{3}$”或“$R_{4}$”）；

为方便实验操作，使电表示数变化明显，滑动变阻器应选择$R_{1}$，电池电动势约为$1.5\;\rm V$，保护电阻不能太大，保护电阻应选择$R_{4}$；

实验小组根据测量新电池得到的数据，在坐标纸上画出了$U-I$图像（$U$为电压表读数，$I$为电流表读数），如图所示。由图像可得新电池的电动势$E=$                 $\;\rm V$，内阻$r=$                 $\;\rm \Omega$（结果均保留两位小数）；

根据闭合电路欧姆定律有$U=E − I(r+R_{0})$

结合图乙可知电动势$E ≈ 1.45\;\rm V$

图像斜率的绝对值$|k|=\dfrac{1.45-0.7}{0.30}\;\rm \Omega=r+R_{0}$

代入题中数据，解得$r=0.50\;\rm \Omega$；

若考虑电流表和电压表内阻对实验结果的影响，对于旧电池，同样采用上述实验方法，由于电压表分流导致的测量误差会比新电池的                 （填“大”或“小”）。

旧电池电动势小于新电池电动，旧电池内阻大于新电池内阻，旧电池相对于新电池，电压表的分流相对较小，造成的实 验误差较小。
