若用题图所示电路测量电流表的电阻$\rm G$，则滑动变阻器$R$应选用                 （选填“$\rm C$”或“$\rm D$”）。

由图可知，本实验中采用半偏法确定表头内阻，为了减小并联电阻箱后对电流的影响，滑动变阻器应选择总阻值较大的$\rm D$。

将开关$\rm S_{1}$、$\rm S_{2}$都断开，连接好实物图，滑动变阻器接入电路的电阻达到最大后，接通开关$\rm S_{1}$，调节滑动变阻器使电流表$\rm G$的指针示数为$200\;\rm \mu A$；闭合开关$\rm S_{2}$，调节电阻箱$R_{0}$的阻值为$100\;\rm \Omega$时电流表$\rm G$的指针示数为$100\;\rm \mu A$，则电流表$\rm G$的内阻为                  $\Omega$。

闭合开关$\rm S_{2}$，调节电阻箱$R_{0}$的阻值为$100\;\Omega$时电流表$\rm G$的示数为$100\;\rm \mu A$，则此时电流表半偏，电阻箱分流$100\;\rm \mu A$；根据串并联电路的规律可知，电流表$\rm G$的内阻为$100\;\rm \Omega$。

在虚线框中画出双量程电压表的电路原理图                ，并标明所选的器材和量程，其中$R_{0}$应取值为                $\rm k\Omega$。

图像见解析；$9.9$

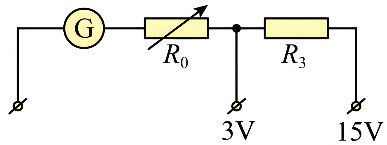

把电流表改装成电压表要将电阻与电流表串联，量程越大，串联的电阻越大，所以电路图如图。

电流表$\rm G$与电阻箱串联改装成的电压表量程为$3\;\rm V$，则有

$I_{g}(R_{g}+R_{0})=3$

解得$R_{0}=9900\;\Omega=9.9\;\rm k\Omega$
