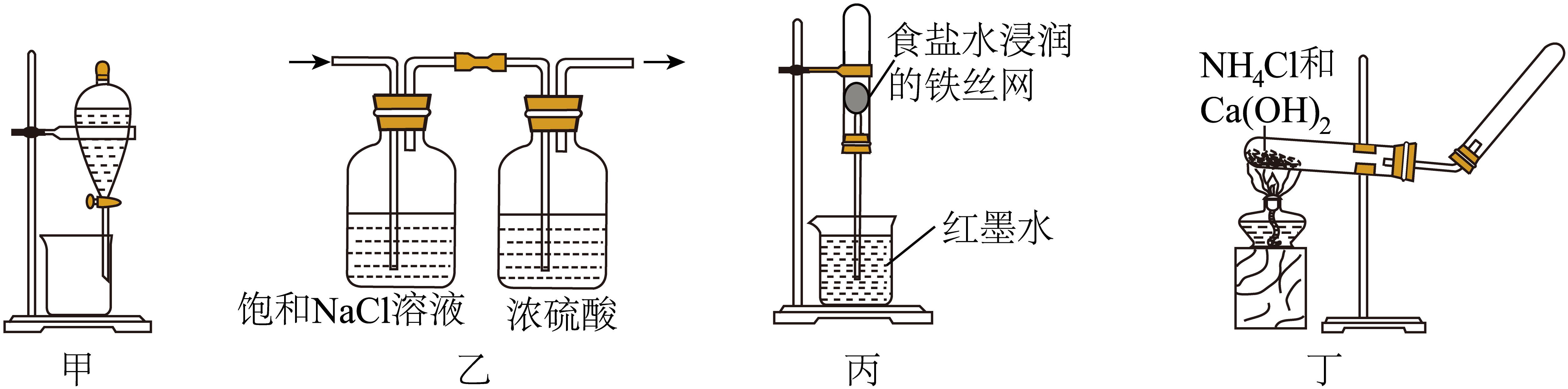

下列图示装置不能达到实验目的的是$(\quad\ \ \ \ )$

装置甲用$\\rm CCl_{4}$萃取溴水中的$\\rm Br_{2}$

装置乙除去$\\rm Cl_{2}$中的$\\rm HCl$并干燥

装置丙验证铁的吸氧腐蚀

装置丁实验室制备少量$\\rm NH_{3}$

$\rm A$．四氯化碳和水不互溶，溴在四氯化碳中的溶解度大于在水中的溶解度，则装置甲能达到用用四氯化碳萃取溴水中溴的实验目的，故$\rm A$不符合题意；

$\rm B$．浓盐酸具有挥发性，制得的氯气中混有氯化氢和水蒸气，盛有的饱和食盐水的洗气瓶能用于除去氯化氢气体，盛有的浓硫酸的洗气瓶能用于干燥氯气，则装置乙能达到除去氯气中的氯化氢气体并干燥的实验目的，故$\rm B$不符合题意；

$\rm C$．铁丝网在氯化钠溶液中发生吸氧腐蚀会使试管内气体的物质的量减小，气体压强减小，红墨水会进入导气管中形成一段液柱，则装置丙能达到验证铁的吸氧腐蚀的实验目的，故$\rm C$不符合题意；

$\rm D$．由图可知，装置丁的向下排空气法收集氨气的试管中导管应伸入试管底部且没有排出气体的出口，则装置丁不能达到实验室制备少量氨气的实验目的，故$\rm D$符合题意；

故选：$\rm D$
