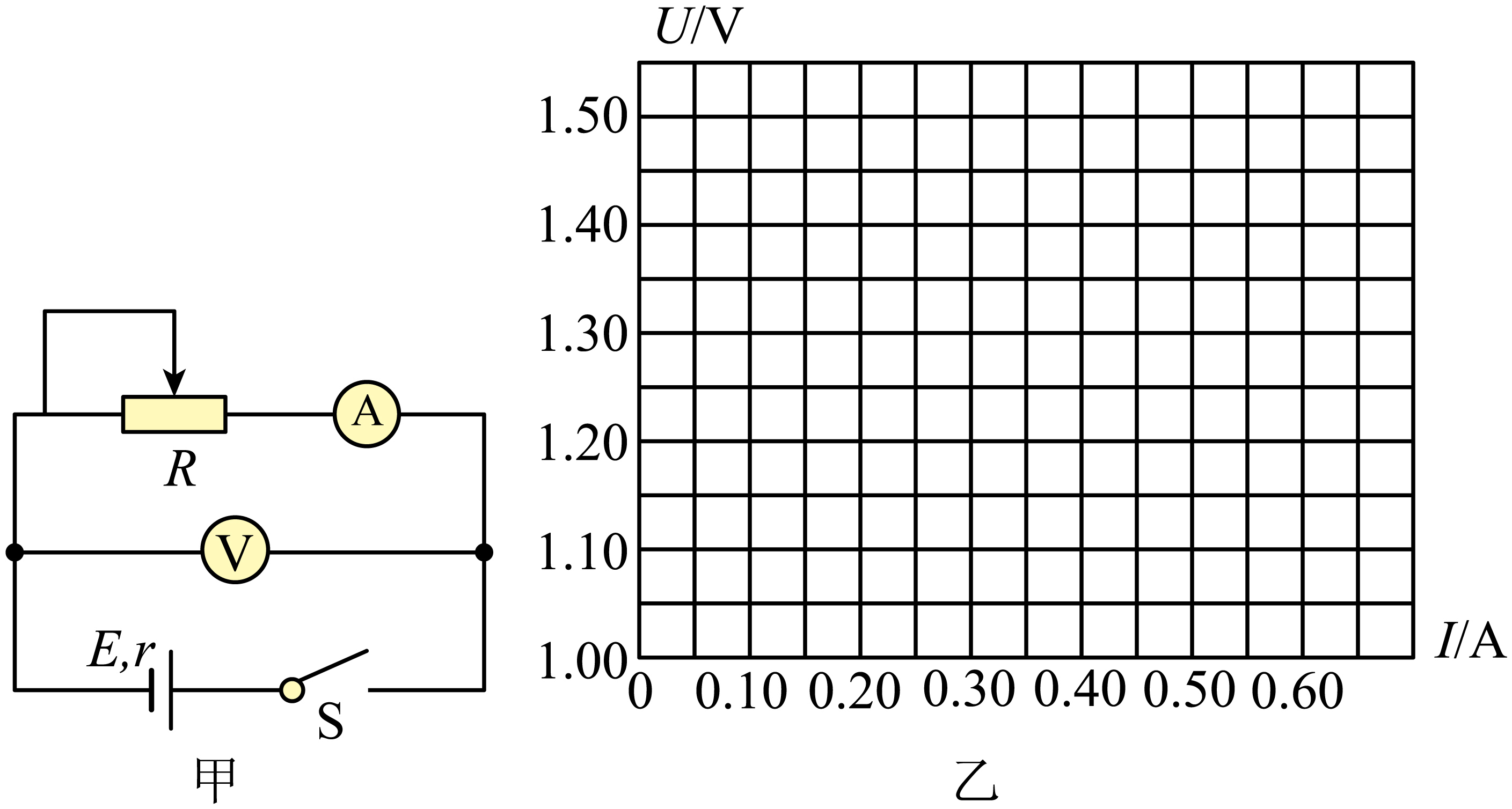

如图甲所示为某同学设计的实验电路图。

该同学在实验中记录的$6$组数据如表所示，试根据这些数据在乙图中画出$U-I$图线。

图像见解析；

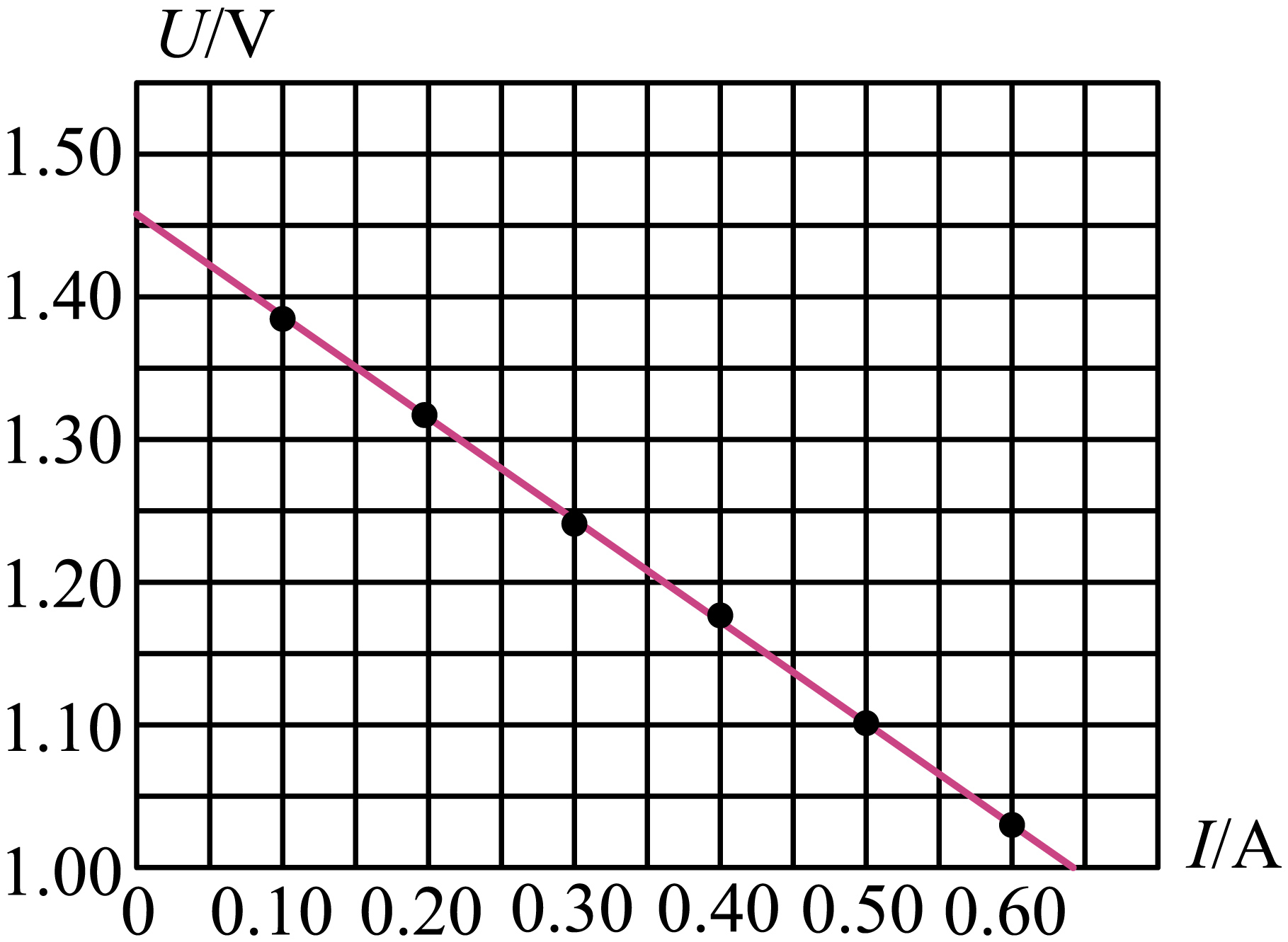

描点作图如下

根据所绘制的$U-I$图，求出电池的电动势$E=$                 $\;\rm V$（结果保留三位有效数字）和内阻$r=$                 $\;\rm \Omega$（结果保留两位有效数字）。

根据闭合电路中路端电压与干路电流的关系$U=E-Ir$

所以$U-I$图像纵截距对应干电池的电动势，斜率绝对值对应干电池的内阻，即

$E=1.46\;\rm V$

$r=\dfrac{\Delta U}{\Delta I}=\dfrac{1.46-1.0}{0.63}\;\rm \Omega=0.73\;\rm \Omega$

以上实验方案所测得电动势和内电阻的测量值与真实值对比：$E_{测}$                 $E_{真}$，$r_{测}$                 $r_{真}$（选填“$\gt$”或“$=$”或“$\lt$”）。

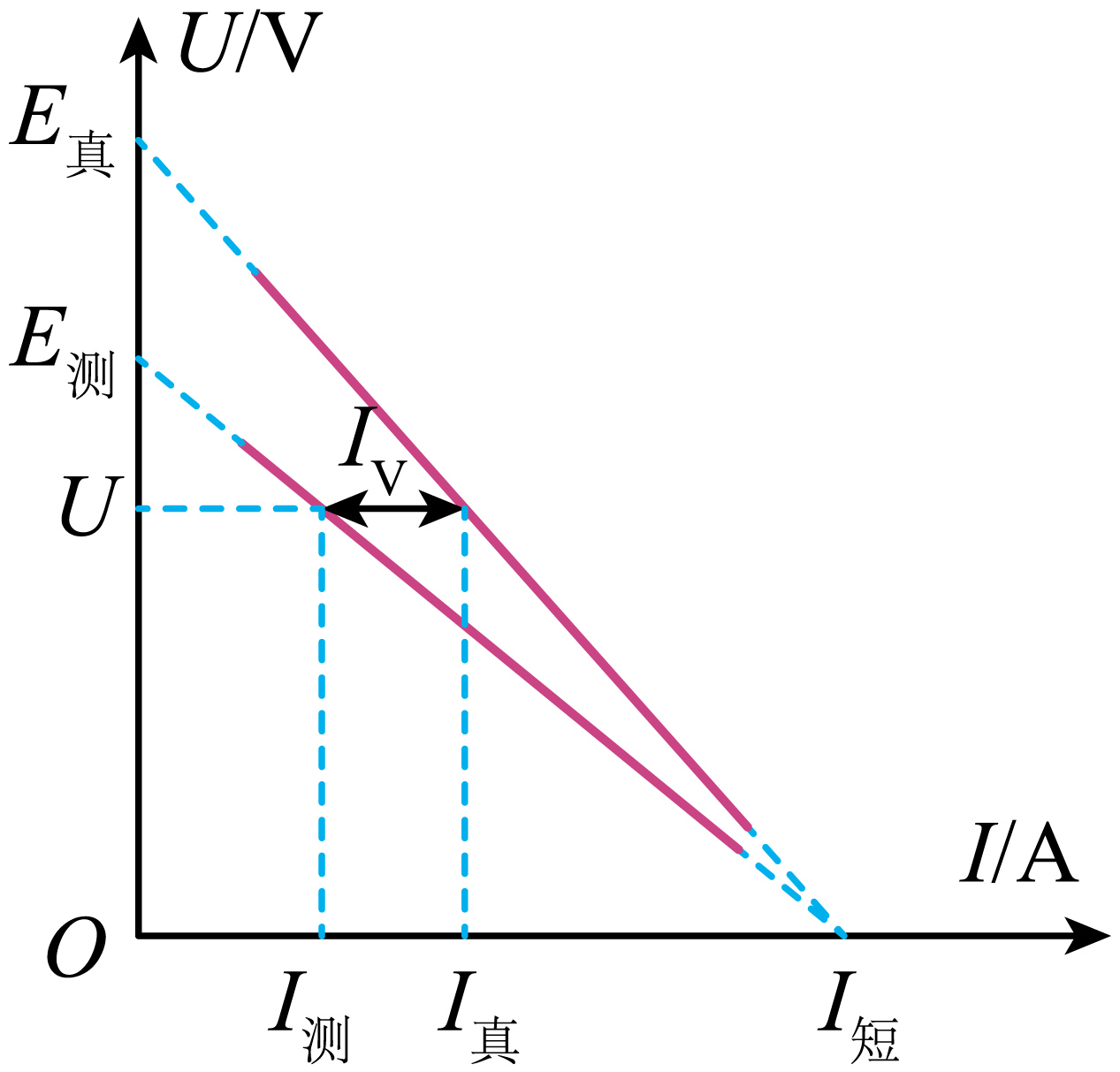

根据电路图可知，由于电压表的分流作用，干路中电流的真实值大于测量值，而且电压表示数越大，电压表的分流$I_{V}$越大。根据$U-I$图像

可得$E_{测}\lt E_{真}$，$r_{测}\lt r_{真}$

故有电动势、内阻测量值均小于真实值。
