请根据图1所示电路图完成图2所示实物图的连接。

根据电路图连接实物图时，电压表负接线柱应与电池负极或滑动变阻器左下接线柱相连，电压表正接线柱应与电流表正接线柱或定值电阻左接线柱相连。

实验中，滑动变阻器应选择                  （选填“${{R}_{1}}$”或“${{R}_{2}}$”）。闭合开关前，应将滑动变阻器的滑片移至                  （选填“最左端”或“最右端”）。

若选用滑动变阻器${{R}_{1}}$，且阻值全部接入电路，则电流表示数约为$\rm \dfrac{1.5\ V}{22.5\ \Omega}=0.07\ A$，结合电流表量程可知，${{R}_{1}}$能够满足实验需要。${{R}_{2}}$阻值过大，为了操作方便，滑动变阻器应选择${{R}_{1}}$。为了保护电路，防止电流过大，闭合开关前，应将滑动变阻器的滑片移至最右端。

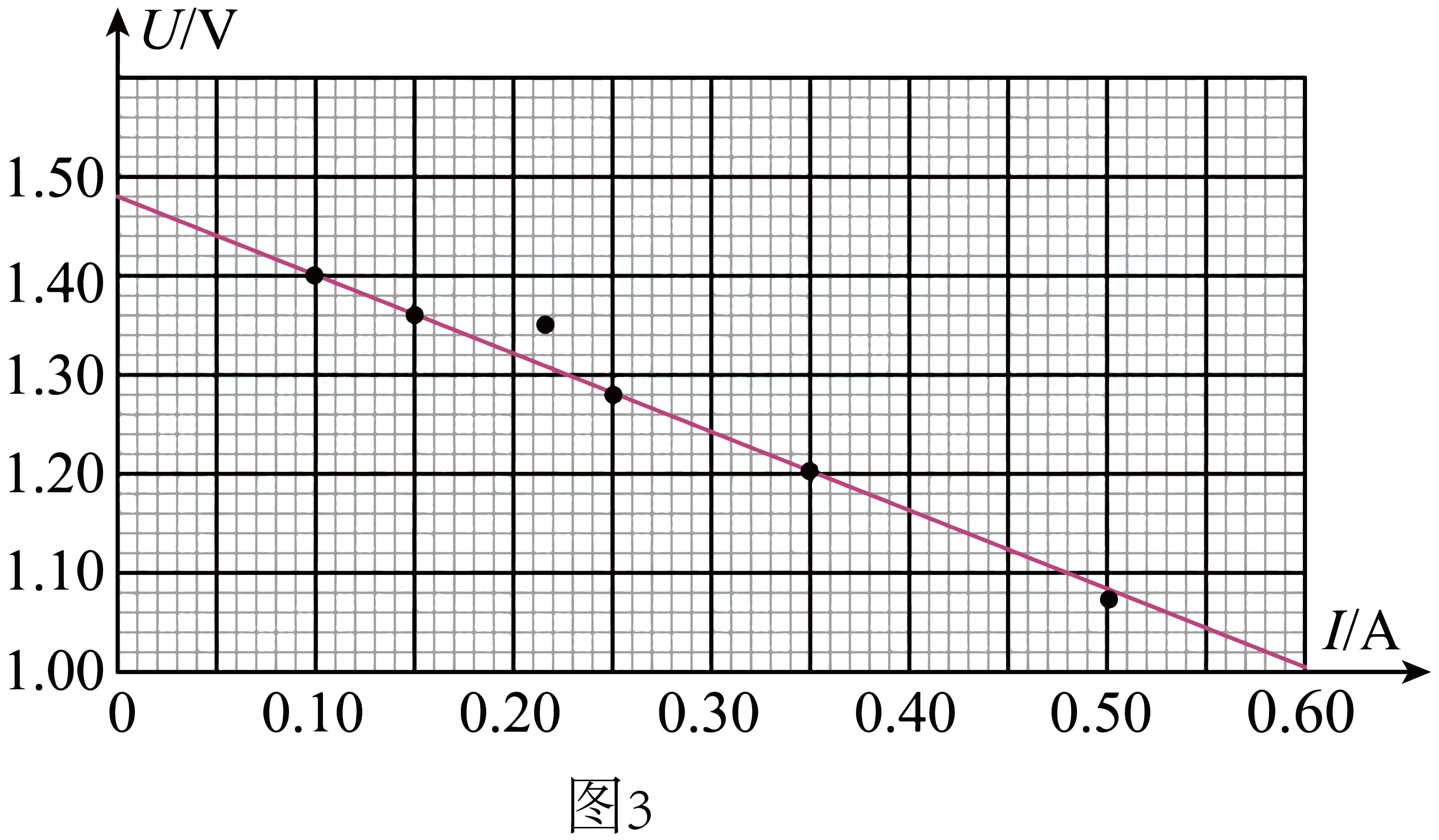

正确操作，调节滑动变阻器滑片，记录多组电压表和电流表的示数，并根据实验数据作出$U-I$图像，如图$3$所示。根据图线求得电动势$E=$                   $\rm V$，内阻$r=$                  $\text{ }\!\!\Omega\!\!\text{ }$。（结果均保留$2$位小数）

根据闭合电路欧姆定律和电路图可知$E=U+I\left( r+{{R}_{0}} \right)$，整理得$U=E-\left( r+{{R}_{0}} \right)I$。$U-I$图像的纵截距表示电源电动势，图线斜率绝对值表示${{R}_{0}}$和电源内阻之和，结合$U-I$图像可得$E=1.48\text{V}$，$r+{{R}_{0}}=\dfrac{1.48\text{V}-1.00\text{V}}{0.60\text{A}}=0.80\text{ }\!\!\Omega\!\!\text{ }$，$r=0.80\text{ }\!\!\Omega\!\!\text{ }-{{R}_{0}}=0.30\text{ }\!\!\Omega\!\!\text{ }$。

如果用实线表示由实验数据描点得到的$U-I$图线，用虚线表示该干电池真实的路端电压和干路电流的关系图像，则下列图像可能正确的是                  。

由于电压表有分流，干路电流真实值$I_{真}=I_{测}+\dfrac{U}{R_{\text{V}}}$，则$I_{真}-I_{测}=\dfrac{U}{R_{\text{v}}}$，随$U$的减小而减小，当$U=0$时$I_{真}=I_{测}$，即根据测量值所得的$U-I$图线与根据真实值所得的$U-I$图线在横轴交于同一点，又${{E}_{}}=U+{{I}_{}}\left( {{R}_{0}}+r \right)$，则$E_{真}\gt E_{测}$

如图所示，$\rm A$正确。
