选修3-1
第一章 静电场
1.6 电势差与电场强度的关系
电势差与电场强度的关系

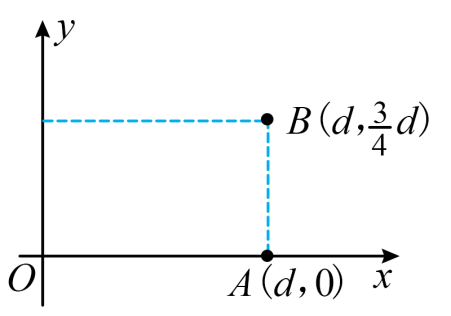

一匀强电场的方向平行于$xOy$平面,平面内$A$点和$B$点的位置如图所示。电荷量为$+q$、 $− q$和$+2q$的三个试探电荷先后分别置于$O$点、$A$点和$B$点时,电势能均为$E_{\rm p}(E_{\rm p} \gt 0)$。下列说法正确的是$(\qquad)$
$OA$中点的电势为零
","电场的方向与$x$轴正方向成$60^\\circ $角
","电场强度的大小为$\\dfrac{\\sqrt{2}E_{P}}{qd}$
","电场强度的大小为$\\dfrac{2\\sqrt{2}E_{\\rm{p}}}{qd}$
"]$\rm A$.根据题意可知$O$点、$A$点和$B$点的电势分别为$\varphi_{O}=\dfrac{E_{\rm{p}}}{q}$,$\varphi_{A}=- \dfrac{E_{\rm{p}}}{q}$,$\varphi_{B}=\dfrac{E_{\rm{p}}}{2q}$
故$OA$中点的电势为$\varphi_{M}=\dfrac{\varphi_{O}+\varphi_{A}}{2}=0$
故$\rm A$正确;

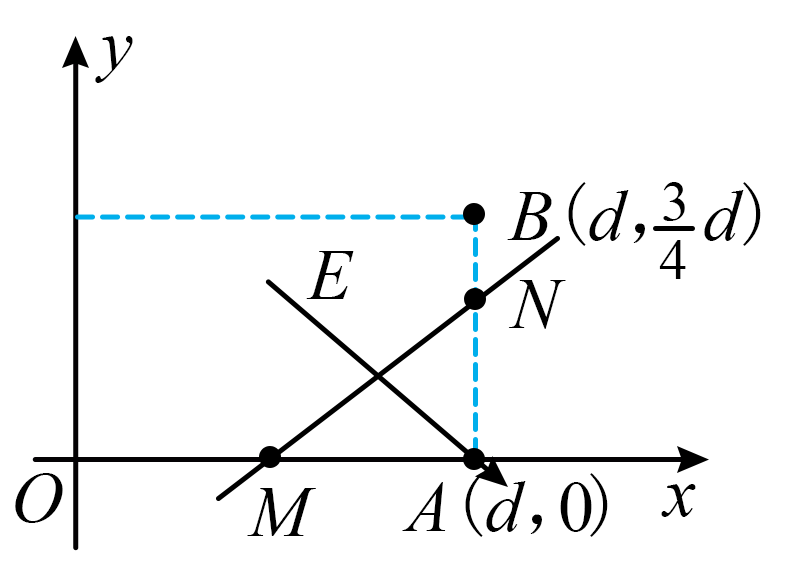

$\rm B$.如图,设$N$点为$AB$的三等分点,同理易知$N$点电势为$0$,连接$MN$为一条等势线,过$A$点做$MN$的垂线,可知电场线沿该垂线方向,指向右下方,由$AM=AN$可知$∠NMA=45^\circ $,故电场的方向与$x$轴正方向成$45^\circ $角,故$\rm B$错误;
$\rm CD$.电场强度的大小为$E=\dfrac{0-\left(-\dfrac{E_{\rm{p}}}{q} \right)}{\dfrac{1}{2}d \cdot \cos 45{^\circ}}=\dfrac{2\sqrt{2}E_{\rm{p}}}{qd}$
故$\rm C$错误,$\rm D$正确。
故选:$\rm AD$。
