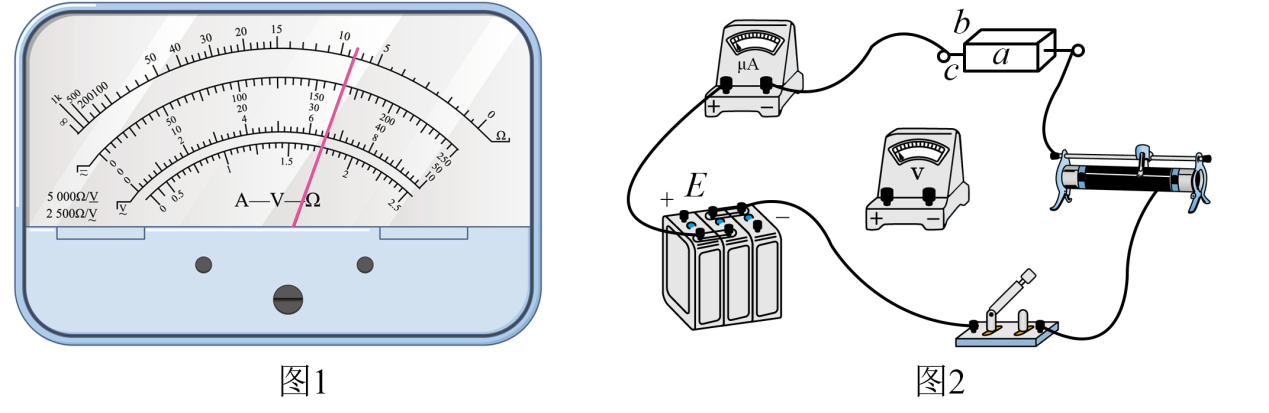

选择一块均匀的长方体导电水泥块样品，用多用电表粗测其电阻。将多用电表选择开关旋转到“$\times 1k$”挡，正确操作后，指针位置如图$1$所示，则读数为                $\;\rm \Omega$；

$8000$

多用电表选择开关旋转到“$\times 1k$”挡，故根据图$1$可知读数为$8000\;\rm \Omega$；

进一步提高实验精度，使用伏安法测量水泥块电阻，电源$E$电动势$6\;\rm V$，内阻可忽略，电压表量程$0 ∼ 6\;\rm V$，内阻约$10\;\rm k\Omega$，电流表程$0 ∼ 600\:\rm \mu A$，内阻约$100\;\rm \Omega$。实验中要求滑动变阻器采用分压接法，在图$2$中完成余下导线的连接                 ；

长方体导电水泥块样品的电阻$R_{x} \gt \sqrt{R_{{A}}R_{{V}}}$，故采用电流表内接法；实验中要求滑动变阻器采用分压接法，故连接实物图如图

如图$2$，测量水泥块的长为$a$，宽为$b$，高为$c$。用伏安法测得水泥块电阻为$R$，则电阻率$\rho=$                 （用$R$、$a$、$b$、$c$表示）；

根据电阻定律$R=\dfrac{\rho L}{S}$

可知$\rho=\dfrac{RS}{L}=\dfrac{Rbc}{a}$；

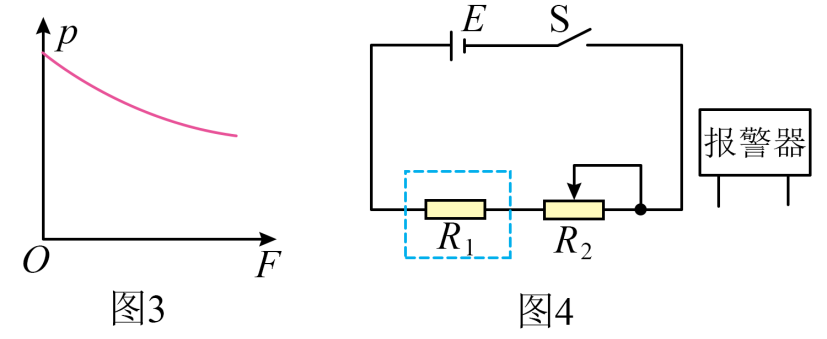

测得不同压力$F$下的电阻$R$，算出对应的电阻率$\rho$，作出$\rho − F$图像如图$3$所示。基于以上结论，设计压力报警系统，电路如图$4$所示。报警器在两端电压大于或等于$3\;\rm V$时启动，$R_{1}$为水泥块，$R_{2}$为滑动变阻器，当$R_{2}$的滑片处于某位置，$R_{1}$上压力大于或等于$F_{0}$时，报警器启动。报警器应并联在                 两端（填“$R_{1}$”或“$R_{2}$”）；

根据图$3$可知压力越大电阻率越小，即电阻越小；回路中电流增加，$R_{2}$电压增加，$R_{1}$电压减小，而报警器在两端电压大于或等于$3\;\rm V$时启动，故应将报警器并联在$R_{2}$两端；

若电源$E$使用时间过长，电动势变小，$R_{1}$上压力大于或等于$F_{1}$时，报警器启动，则$F_{1}$                 $F_{0}$（填“大于”“小于”或“等于”）。

电源电动势$E$减小，要使报警器启动，即$R_{2}$两端电压要仍为$3\;\rm V$，根据串联分压有$U_{2}=\dfrac{R_{2}}{R_{1}+R_{2}}E= \dfrac{1}{\dfrac{R_{1}}{R_{2}}+1}E$

可知$E$减小需要$R_{1}$更小，又因为$F$越大$R_{1}$越小，可知$F_{1}$需要大于$F_{0}$。
