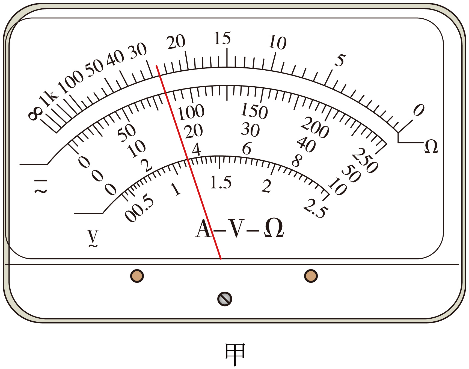

先用多用电表的“直流电压$2.5\;\rm V$”挡粗测苹果电池的电动势，如图甲所示，则多用电表的读数为                 $\;\rm V$。若考虑系统误差，则该苹果电池的电动势$E$应                 测量值（选填“大于”，“等于”或“小于”）；

直流电压$2.5\;\rm V$挡最小刻度为$0.05\;\rm V$，则多用电表的读数为$0.85\;\rm V$。若考虑系统误差，即直流电压挡的内阻不是无穷大，则该苹果电池的电动势E应大于测量值；

为验证上述判断，大家想尽可能准确测量出苹果电池的电动势和内阻，他们选用以下器材进一步实验。

$\rm A$．电阻箱（最大阻值为$9999.9\;\rm \Omega$）

$\rm B$．$DIS$数字电压传感器（内阻可视为无穷大）

$\rm C$．$DIS$数据采集器

$\rm D$．笔记本电脑

$\rm E$.导线和开关

具体实验步骤如下：

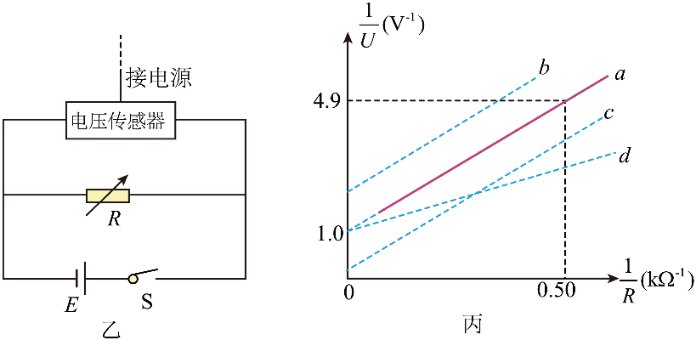

①将该苹果电池与实验器材按图乙所示电路连接；

②调节电阻箱阻值，闭合开关，待示数稳定后，记录电阻箱的阻值$R$和数字电压传感器显示的数值$U$后立即断开开关；

③每次将电阻箱的阻值增大$1000\;\rm \Omega$，重复以上实验步骤，测量出$R$值和$U$值，计算出相应的$\dfrac{1}{R}$和$\dfrac{1}{U}$，并记录数据；

④根据数据，绘制出$\dfrac{1}{U}-\dfrac{1}{R}$关系图线如图丙中线$a$所示。

请回答下列问题：

根据实验数据绘制的图线$a$可得该苹果电池的电动势为                 ，内阻为                 （结果均保留$2$位有效数字）；

根据$E=U+\dfrac{U}{R}r$可得$\dfrac{1}{U}=\dfrac{1}{E}+\dfrac{r}{E}\cdot\dfrac{1}{R}$

由图像可知$\dfrac{1}{E}=1.0\:\rm V^{-1}$，$\dfrac{r}{E}=\dfrac{4.9-1.0}{0.5}=7.8\:\rm V^{-1}k\Omega$

可得$E=1.0\:\rm V$，$r=7.8\;\rm k\Omega$；

若用普通的磁电式电压表代替数字电压传感器进行实验，得到的图线可能是图丙中的                 （选填“$b$”“$c$”或“$d$”）。

若用普通的磁电式电压表代替数字电压传感器进行实验，则方程变为$E=U+\left(\dfrac{U}{R}+\dfrac{U}{Rv}\right)r$

可得$\dfrac{1}{U}=\left(\dfrac{1}{E}+\dfrac{r}{ERv}\right)\dfrac{r}{E}\cdot\dfrac{1}{R}$

即$\dfrac{1}{U}-\dfrac{1}{R}$的斜率不变，截距变大，则得到的图线可能是图丙中的$b$。
