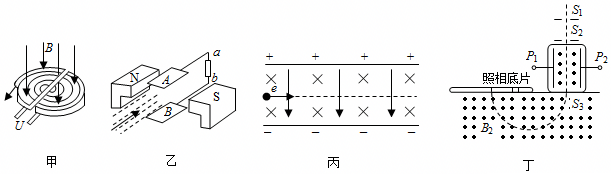

如图所示，下列说法正确的是$(\qquad)$

图甲是用来加速带电粒子的回旋加速器的示意图，要想粒子获得的最大动能增大，增加电压$U$即可

图乙是磁流体发电机的结构示意图，可以判断出$A$极板是发电机的负极，$B$极板是发电机的正极

图丙是速度选择器，带电粒子（不计重力且只受电场和磁场的作用）能够从右向左沿直线匀速通过速度选择器

图丁是质谱仪的工作原理示意图，粒子打在胶片上的位置越靠近狭缝$S_{3}$，粒子的比荷越小

$\rm A$、根据带电粒子在磁场中做圆周运动的半径公式：$r= \dfrac{mv}{qB}$，则有：$v= \dfrac{qBr}{m}$，故最大动能为：$E_{km}= \dfrac{1}{2}mv^{2}= \dfrac{q^{2}B^{2}r^{2}}{2m}$，与加速电压无关，故$\rm A$错误；

$\rm B$、由左手定则知正离子向下偏转，所以下极板带正电，$A$板是电源的负极，$B$板是电源的正极，故$\rm B$正确；

$\rm C$、若带电粒子从右孔射入，若是正电荷，所受的电场力和洛伦兹力均向下，向下偏转；若是负电荷，所受的电场力和洛伦兹力均向上，向上偏转，故粒子不可能沿直线穿过场区，故$\rm C$错误；

$\rm D$、根据洛伦兹力提供向心力有$qvB=m\dfrac{v^{2}}{R}$，则$\dfrac{q}{m}=\dfrac{v}{BR}$，知粒子打在胶片上的位置越靠近狭缝$S_{3}$粒子的半径$R$越小，荷质比越大，故$\rm D$错误。

故选：$\rm B$。
