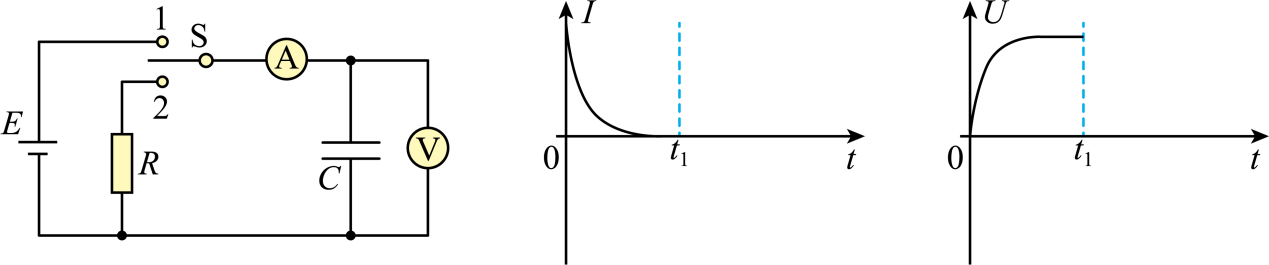

用如图所示电路给电容器充、放电，电源电动势为$E$，内阻为$r$。开关 $\rm S$ 接通 $1$，稳定后改接 $2$，稳定后又改接$1$，如此往复。

①当开关接在$2$位置时，电路中的能量从                能转化为                能。

②从$t=0$开始，开关接$1$，得到电流表示数随时间变化的$I-t$ 图像和电压表示数随时间变化的$U-t$图像。$t_{1}$时刻，把开关改接$2$，请在$I-t$图像和$U-t$ 图像中画出改接$2$后图像的大致形状。

电（场）能 ； 内能；图像见解析；

①当开关接在$2$位置时，电容器放电，电路中的能量从电场能转化为内能。

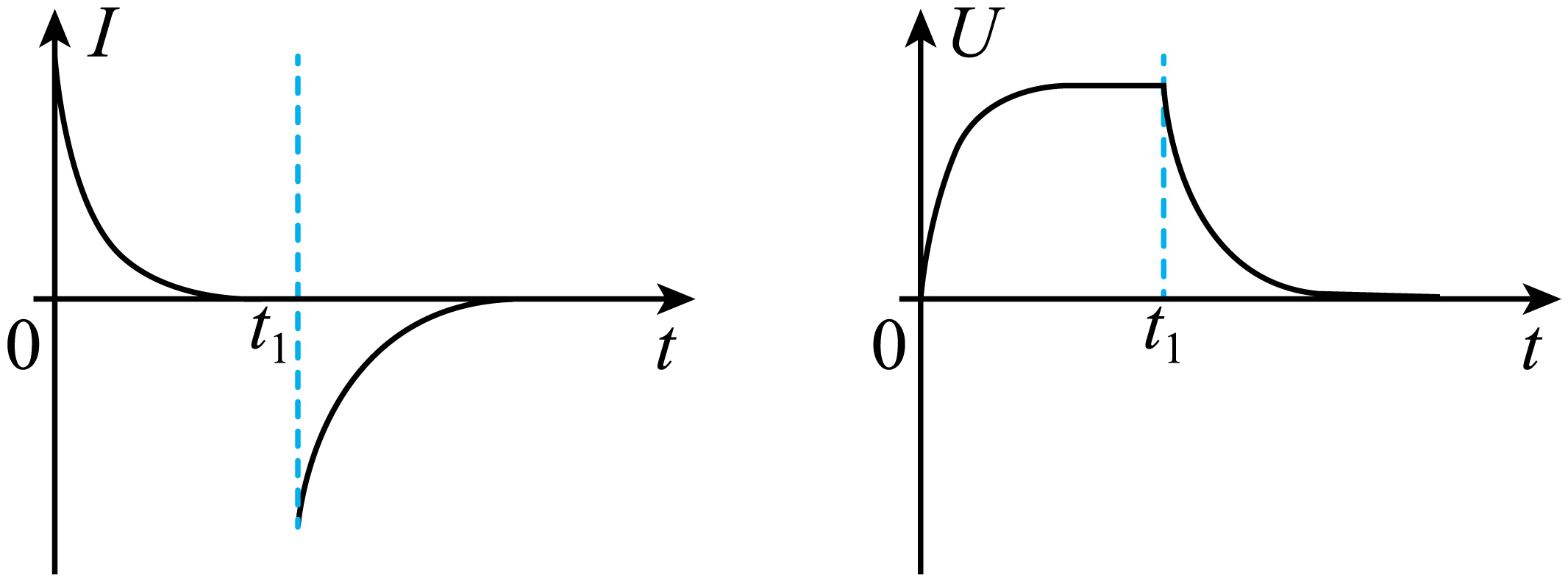

②在电容器充电后，$t_{1}$时刻，把开关改接$2$，则电容器开始放电，放电电流开始比较大，而随着电容器两极板所带电荷量的减小，两极板间的电势差逐渐减小，电场强度逐渐减小，因此放电电流逐渐减小，其$I-t$、$U-t$图像如图所示

在图示电路中，电阻$R$和线圈$L$的阻值相同，$\rm L_{1}$和$\rm L_{2}$是两个完全相同的灯泡，线圈电感足够大。下列说法正确的是$(\qquad)$

闭合开关瞬间，$\\rm L_{1}$和$\\rm L_{2}$的亮度相同

闭合开关瞬间， $\\rm L_{2}$比$\\rm L_{1}$更亮

断开开关后，$\\rm L_{1}$慢慢熄灭，$\\rm L_{2}$立即熄灭

断开开关后，$\\rm L_{1}$和$\\rm L_{2}$都慢慢熄灭

$\rm AB$．闭合开关瞬间，由于线圈的自感，通过线圈的电流为$0$，即通过灯泡$\rm L_{1}$的电流等于通过灯泡$\rm L_{2}$的电流与通过电阻$R$的电流之和，则$\rm L_{1}$比$\rm L_{2}$更亮，故$\rm AB$错误；

$\rm BC$．断开开关后，由于线圈的自感，线圈相当于一个等效电源，线圈与灯泡$\rm L_{1}$构成新的回路，可知，断开开关后，$\rm L_{1}$慢慢熄灭，$\rm L_{2}$立即熄灭，故$\rm C$正确，$\rm D$错误。

故选：$\rm C$

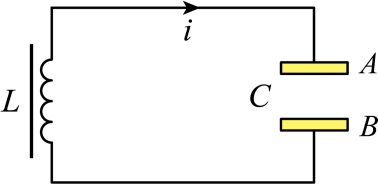

如图所示为某$LC$振荡电路，电流流向$A$极板且逐渐减小的过程中，下列说法正确的是$(\qquad)$

$A$极板带负电

电场能正转化为磁场能

线圈的自感电动势增大

电磁振荡的频率会随时间逐渐减小

$\rm ABC$．由题可知电流正在减小，表明电容器正在充电，所以$A$板带正电，磁场能在减小，电场能正在增大，磁场能正转化为电场能，且电流变化变快，线圈中感应电动势正在增大，故$\rm AB$错误，$\rm C$正确；

$\rm D$．电磁振荡的频率$f=\dfrac{1}{2\pi\sqrt{LC}}$

与时间无关，故$\rm D$错误。

故选：$\rm C$
