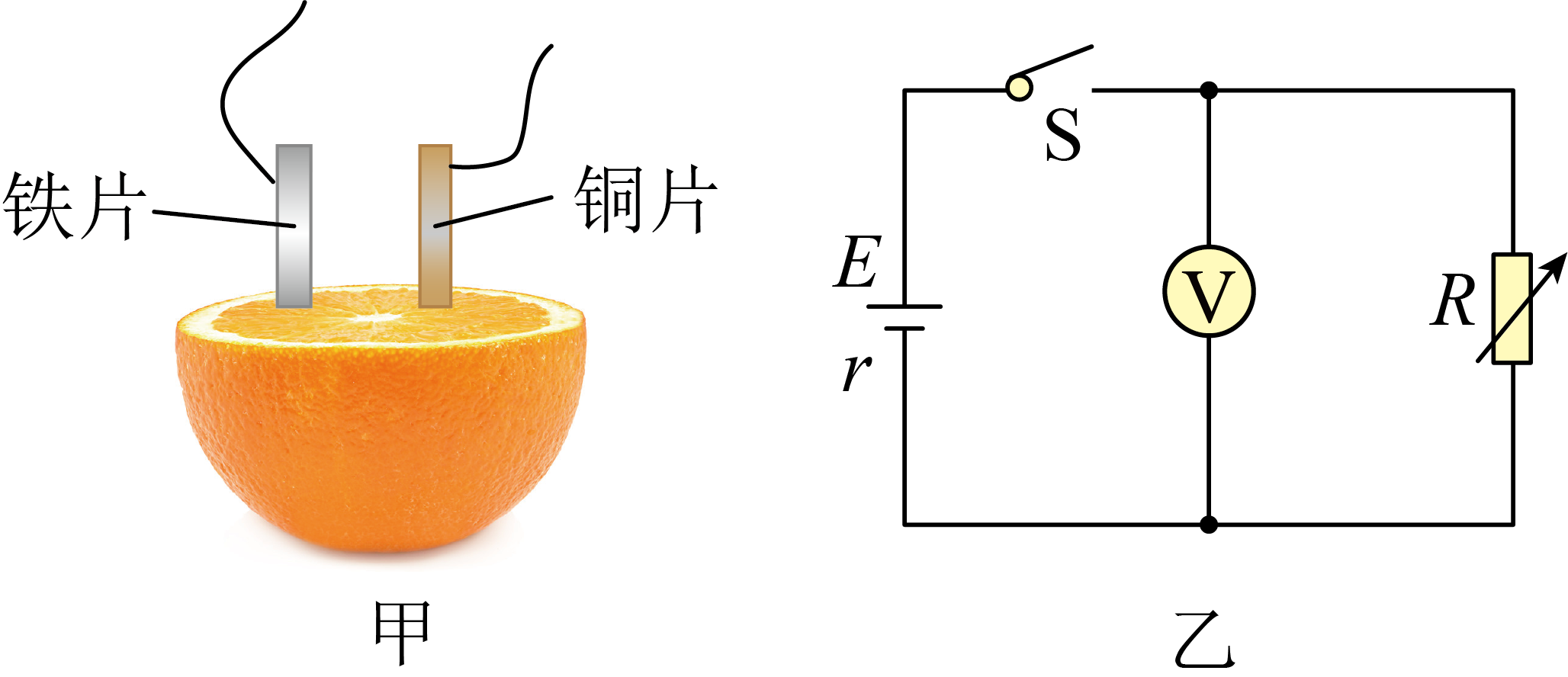

水果电池的内阻往往高达上千欧姆。如图甲所示,把铜片和铁片相隔约$1\;\rm cm$插入一个红美人中,就制成一个水果电池。把水果电池、电阻箱、电压表等按图乙连接起来,用电压表和电阻箱测出多组电压$U$和电阻$R$,就可以测量水果电池的电动势和内阻。

每次测量如不及时断开开关,观察电压表示数会明显                 (选填“减小”或“增大”);

[["减小"]]

由于水果电池内阻很大,如不及时断开开关,由于温度升高,电池内阻$r$增大,电流$I$减小,路端电压$U=IR$明显减小,即电压表示数会明显减小。

该方案测得电动势比真实值小,测得内阻比真实值                 (选填“偏大”或“偏小”);小帅认为该方案误差较大,应当改进实验方案,指出需将                 (选填该方案中的某器材)换成                 (需要的实验器材),重新搭建电路,可以减小系统误差。

[["偏小","电压表","电流表"]]

由于电压表的分流作用,电流的测量值小于真实值,可以将电压表与电池整体看作等效电池,电池内阻的测量值等于电池内阻的真实值与电压表内阻的并联阻值,由于并联总阻值任何一个电阻阻值,因此电池内阻的测量值小于真实值;

由于电池内阻很大,高达上千欧姆,与电压表内阻相差不多,实验误差较大;电流表内阻很小,为减小实验误差,可以将电压表换成电流表重新搭建电路。
