选修3-2

第四章 电磁感应

4.4 法拉第电磁感应定律

电磁感应的图像问题

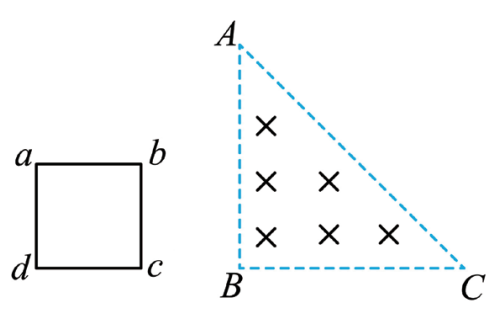

如图所示,在直角边长为$2L$的等腰${\rm Rt}\triangle ABC$区域内,有垂直纸面向里的匀强磁场。用金属丝制成的边长为$L$的正方形线框$abcd$,沿纸面从左向右以速度$v$匀速通过整个磁场区域。设电流逆时针方向为正方向,则线框中感应电流$i$随时间$t$变化的规律正确的是$(\qquad)$

["

","

","

","

"]
[["B"]]

线框开始进入磁场运动$L$的过程中,只有边$bc$切割,切割有效长度不变,感应电动势不变,感应电流不变,由右手定则可知感应电流为逆时针方向(正方向);前进$L$后,边$bc$开始出磁场,边$ad$开始进入磁场,回路中的感应电动势为边$ad$产生的减去$bc$边在磁场中产生的电动势,线圈切割磁感线的有效长度从零逐渐增大,回路中感应电动势从零逐渐增大,感应电流从零逐渐增大,感应电流为顺时针方向(负方向);当线圈再前进$L$时,边$bc$完全出磁场,$ad$边也开始出磁场,有效切割长度逐渐减小,感应电动势从零逐渐减小,感应电流逐渐减小,感应电流为顺时针方向(负方向)。

故选:$\rm B$
