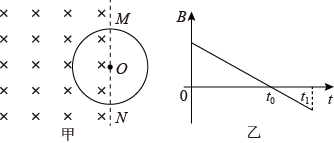

一硬质金属圆环固定在纸面内，圆心$O$在有界匀强磁场的边界$MN$上，磁场与纸面垂直$t=0$时磁场的方向如图甲所示，磁感应强度$B$随时间$t$的变化关系如图乙所示，则圆环所受安培力$F$与时间$t$的关系图像可能正确的是$(\qquad)$

["

","

","

","

"]
[["C"]]

由于通过圆环的磁通量变化率为定值，故圆环中的电动势、电流的大小和方向不变，圆环在磁场中的有效长度不变，根据$F=BIL$可知$F=BIL∝B$

故$F-t$的图像与$B-t$图像类似。

故选：$\rm C$。
