下列说法错误的是$(\qquad)$

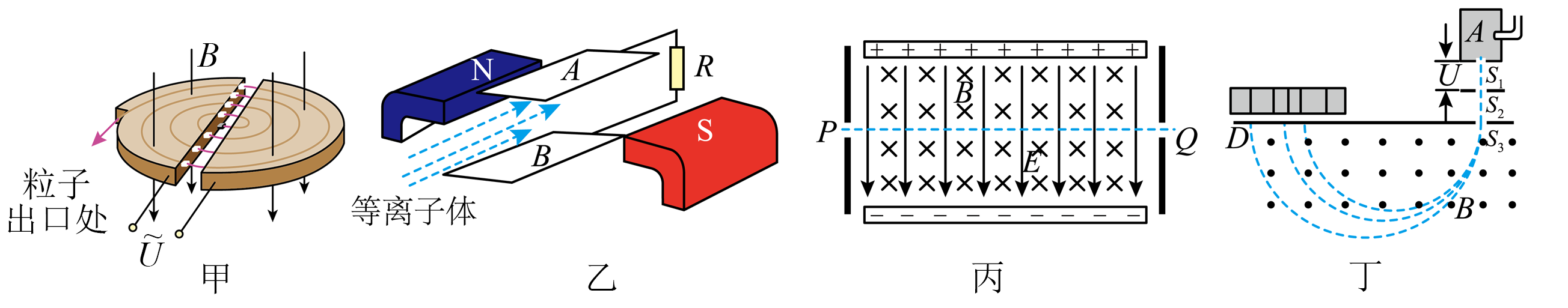

图甲是回旋加速器的示意图，粒子的最大动能与狭缝之间的电压$U$有关

图乙是磁流体发电机的结构示意图，可通过增大磁感应强度$B$来增大电源电动势

图丙是速度选择器，粒子从$P$、$Q$两点进入后均能沿直线匀速通过速度选择器

图丁是质谱仪，电荷量相同的粒子（初速度为零）打在照相底片$D$的同一位置

$\rm A$．图甲是回旋加速器示意图，当粒子轨迹半径等于$D$形盒子半径时，粒子的动能最大，由洛伦兹力提供向心力可得$qv_{\text{m}}B=m\dfrac{v_{\text{m}}^{2}}{R}$

解得$v_{\text{m}}=\dfrac{qBR}{m}$

则最大动能为$E_{\text{km}}=\dfrac{1}{2}mv_{\text{m}}^{2}=\dfrac{q^{2}B^{2}R^{2}}{2m}$

可知粒子的最大动能与狭缝之间的电压$U$无关，故$\rm A$错误，满足题意要求；

$\rm B$．图乙是磁流体发电机的结构示意图，根据$qvB=q\dfrac{U}{d}$

可得$U=dvB$

则可通过增大磁感应强度$B$来增大电源电动势，故$\rm B$正确，不满足题意要求；

$\rm C$．图丙是速度选择器，粒子从$Q$点进入，受到的电场力和洛伦兹力方向一定相同，粒子不可能能沿直线匀速通过速度选择器，故$\rm C$错误，满足题意要求；

$\rm D$．图丁是质谱仪，粒子经过加速电场过程，根据动能定理可得$qU=\dfrac{1}{2}mv^{2}$

可得$v=\sqrt{\dfrac{2qU}{m}}$

粒子进入磁场，由洛伦兹力提供向心力得$qvB=m\dfrac{v^{2}}{R}$

联立可得$R=\dfrac{1}{B}\sqrt{\dfrac{2mU}{q}}$

电荷量相同的粒子（初速度为零），如果质量不相等，则粒子在磁场中的半径不相等，打在照相底片$D$的不同位置，故$\rm D$错误，满足题意要求。

故选：$\rm ACD$。
