选修3-1

第三章 磁场

3.3 几种常见的磁场

电流周围的磁感线及安培定则

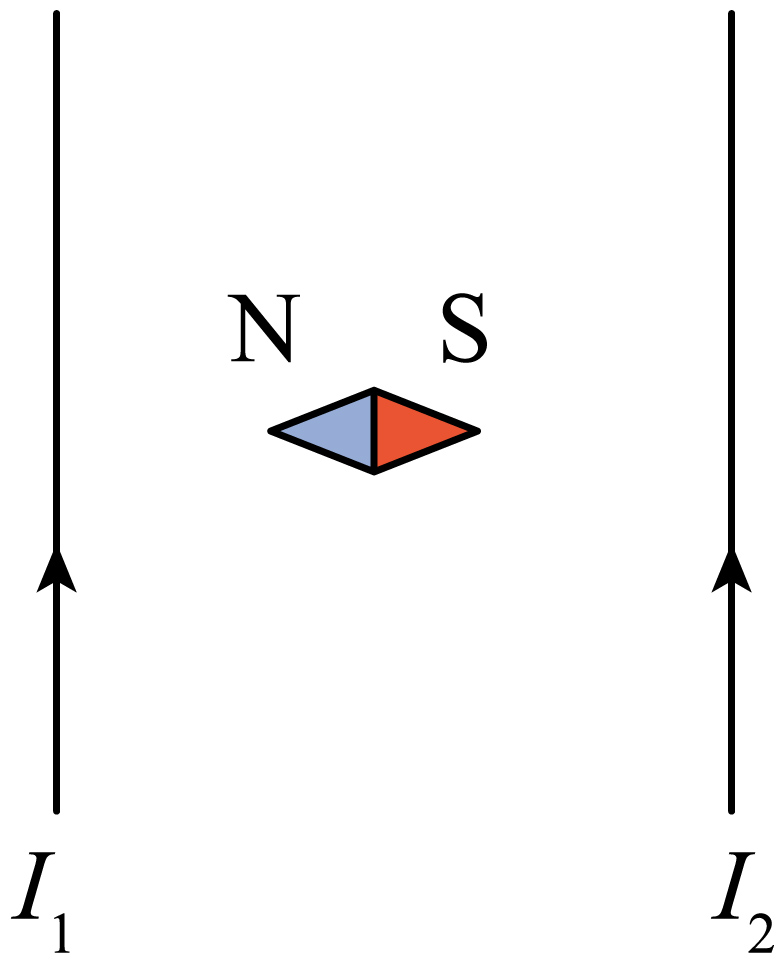

如图所示,两根长直导线平行放置,在两导线间距的中点放上一枚小磁针,当两导线中分别通以同向电流$I_{1}$$I_{2}(I_{1}\lt I_{2})$时,小磁针的$\rm N$极将$(\qquad)$

["

垂直纸面向外转动

","

垂直纸面向里转动

","

竖直向上转动

","

竖直向下转动

"]
[["A"]]

根据右手螺旋定则可知靠近$I_{1}$右侧的磁场方向为垂直纸面向里,靠近$I_{2}$左侧的磁感应强度方向为垂直纸面向外,因为$I_{1}\lt I_{2}$,所以小磁针垂直纸面向外转动。

故选:$\rm A$
