选修3-1

第二章 恒定电流

2.7 闭合电路的欧姆定律

闭合电路的欧姆定律基本问题

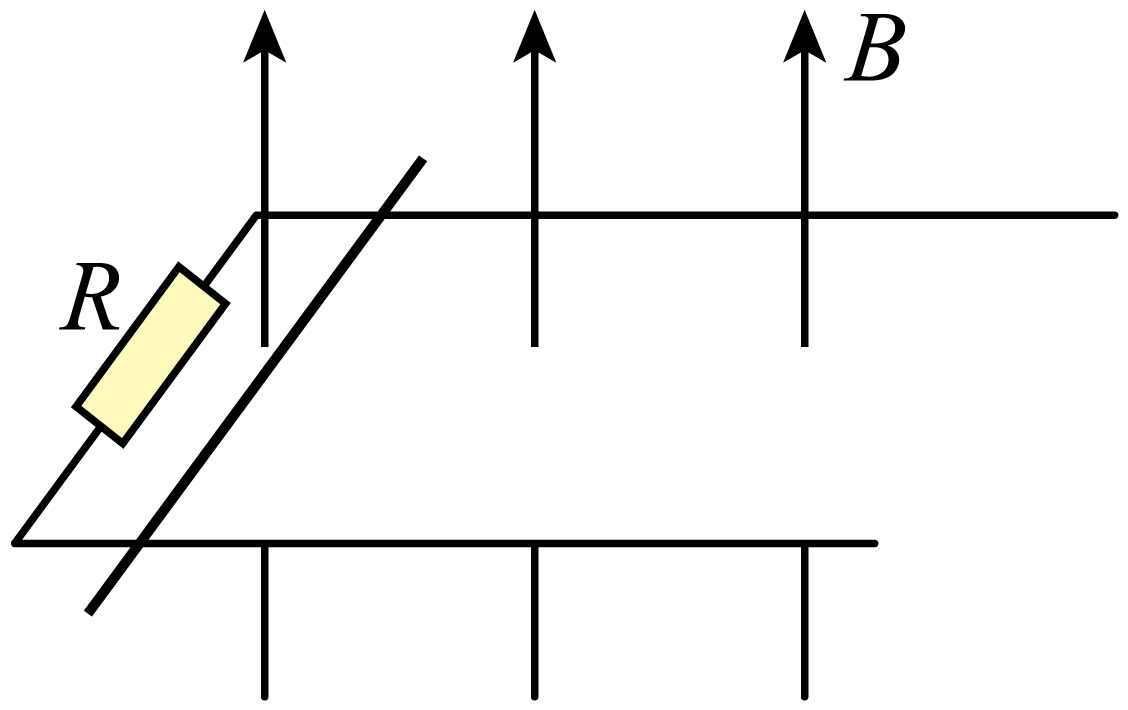

如图所示,水平面内相距$1\;\rm m$光滑的平行金属导轨接有$0.8\;\rm \Omega$的电阻$R$,磁感应强度大小为$0.5\;\rm T$的匀强磁场与导轨平面垂直。一质量$0.2\;\rm kg$、有效电阻$0.2\;\rm \Omega$的金属棒与导轨垂直放置。某时刻给金属棒施加一个水平向右的外力$F$,让金属棒由静止开始以$5\;\rm m/s^{2}$的加速度做匀加速运动,当通过电路某截面的电荷量为$1\;\rm C$时撤去外力$F$,导轨电阻不计,求:

金属棒加速运动的距离;

[["

$x=2\\;\\rm m$

"]]

设金属棒匀加速运动的距离为$x$,匀加速运动的时间为$\Delta t$,回路的磁通量的变化量为$\Delta\Phi$,回路中的平均感应电动势为$\overline{E}$,由法拉第电磁感应定律得$\overline{E}=\dfrac{\Delta\Phi}{\Delta t}$

其中$\Delta\Phi=Blx$

设回路中的平均电流为$\overline{I}$,由闭合电路欧姆定律得$\overline{I}=\dfrac{\overline{E}}{R+r}$

则通过电阻$R$的电荷量为$q=\overline{I}\Delta t$

代入数据得$x=2\;\rm m$

撤去外力后,金属棒减速运动过程中电路产生的总焦耳热。

[["

$Q=2\\;\\rm J$

"]]

设撤去外力时金属棒的速度为$v$,对于金属棒的匀加速运动过程,由运动学公式得$v^{2}=2ax$

撤去外力后由能量守恒得$Q=\dfrac{1}{2}mv^{2}$

代入数据得$Q=2\;\rm J$
