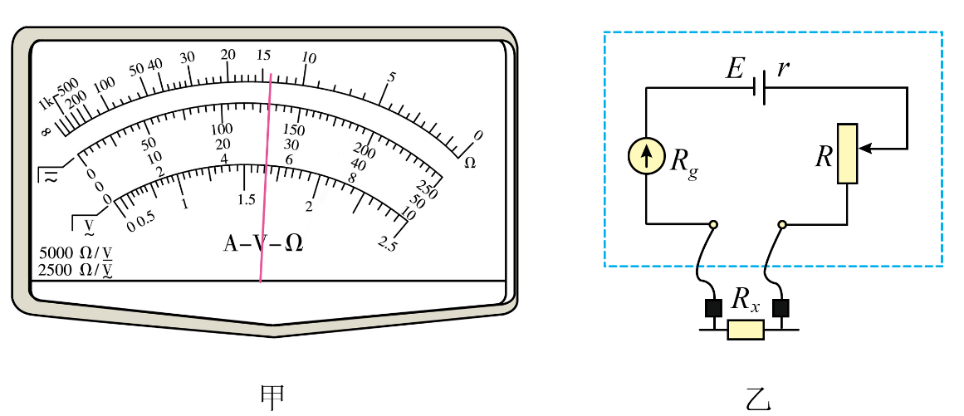

如图甲所示，先用标准多用电表对$R_{x}$的阻值进行粗测，若所选挡位为“$\times 10\;\rm \Omega$”，则$R_{x}$的阻值读数为                 $\;\rm \Omega$；

读数为$14\times10\;\rm \Omega=140\;\rm \Omega$。

现有器材：

电源（电动势$E=12\;\rm V$，内阻$r=1\;\rm \Omega$）；

电流表（满偏电流$I_{g}=100\;\rm mA$，内阻$R_{g}=100\;\rm \Omega$）；

变阻器$R$（最大阻值$50\;\rm \Omega$）；

导线及红、黑表笔。

现设计如图乙所示原理图，将红、黑表笔直接接触，调节变阻器$R$的阻值，使电流表指针满偏，则此时变阻器$R$的阻值$=$                 $\;\rm \Omega$；

欧姆调零电流表满偏时虚线框内部总阻值$R_{内}=\dfrac{E}{I_{g}}= \dfrac{12\;\text{V}}{0.1\;\text{A}}=120\;\rm \Omega$

可得$R=R_{总}-R_{g}-r=19\;\rm \Omega$

将红、黑表笔之间接入待测电阻$R_{x}$，此时电流表读数为$50\;\rm mA$，则可进一步求得$R_{x}$阻值为                 $\;\rm \Omega$。若发现电源老化电动势减小，但可以欧姆调零，则上述所测$R_{x}$阻值将                 （选填“大于”“小于”或“等于”）真实值。

由$\dfrac{I_{g}}{2}=\dfrac{E}{r+ R_{g}+R+R_{x}}$

解得$R_{x}=120\;\rm \Omega$

电动势降低，根据$E=I_{g}R'_{内}$

可知调零后内阻偏小，接待测电阻后$I=\dfrac{E}{R'{}_{内}+R_{x}}=\dfrac{I_{g}R_{内}'}{R'_{内}+R_{x}}=\dfrac{I_{g}}{1+\dfrac{R_{x}}{R_{内}'}}$

可得$I$偏小，即电流表指针偏角变小，则测量值偏大。
