闭合电路的欧姆定律基本问题

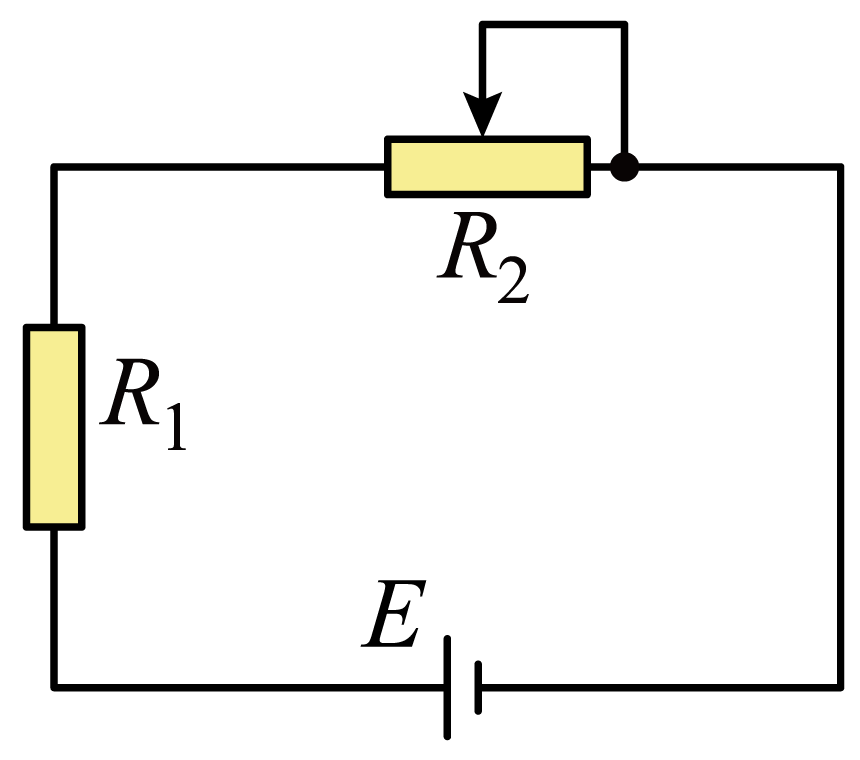

如图所示电路中，定值电阻$R_{1}=1\;\rm \Omega$，滑动变阻器连入电路的阻值$R_{2}=4\;\rm \Omega$，电源内阻$r=1\;\rm \Omega$，此时滑动变阻器$R_{2}$两端电压$U_{2}=4\;\rm V$。由此可得，电源电动势$E=$                 $\;\rm V$，内电压$U_{内}=$                 $\;\rm V$。

[["$6$","$1$"]]

电路中的电流为$I=\dfrac{U_{2}}{R_{2}}=\dfrac{4}{4}\;\rm A=1\;\rm A$

电源电动势$E=U_{2}+I(R_{1}+r)=[4+1 \times (1+1)]\;\rm V=6\;\rm V$

内电压$U_{内}=Ir=1 \times 1\;\rm V=1\;\rm V$。
