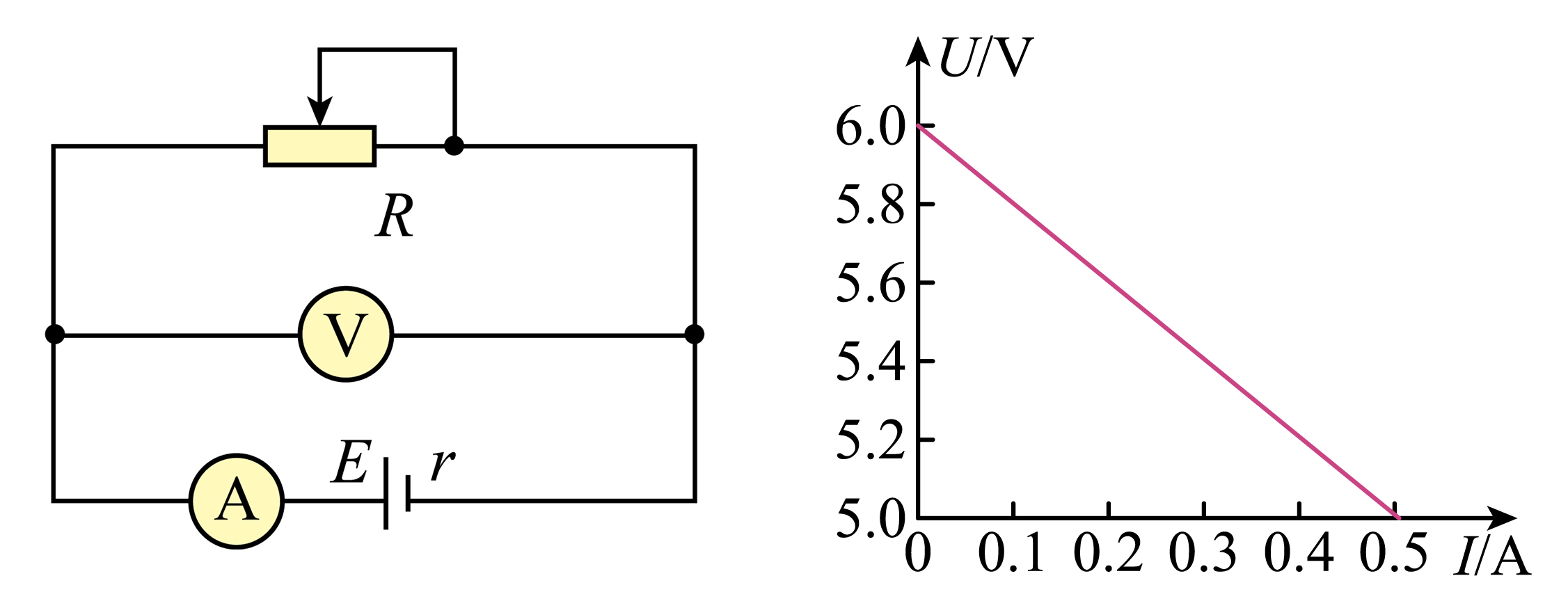

如图所示电路中，移动滑动变阻器可得到如图所示的$U-I$图像，其中$U$为路端电压，$I$为通过电源的电流。通过图像可知，电源的电动势$E=$                 $\;\rm V$，电源的内阻$r=$                 $\;\rm \Omega$，短路电流为$I_{s}=$                 $\;\rm A$。

$U − I$图像的纵截距表示电源电动势，斜率的绝对值表示电源内阻，故$E=6.0\;\rm V$，$r=\dfrac{6.0-5.0}{0.5}\;\rm\Omega=2.0\;\rm \Omega$

短路电流$I_{{s}}=\dfrac{E}{r}=\dfrac{6.0}{2.0}\;\rm A=3.0\;\rm A$。
