选修3-1

第二章 恒定电流

2.7 闭合电路的欧姆定律

闭合电路的欧姆定律基本问题

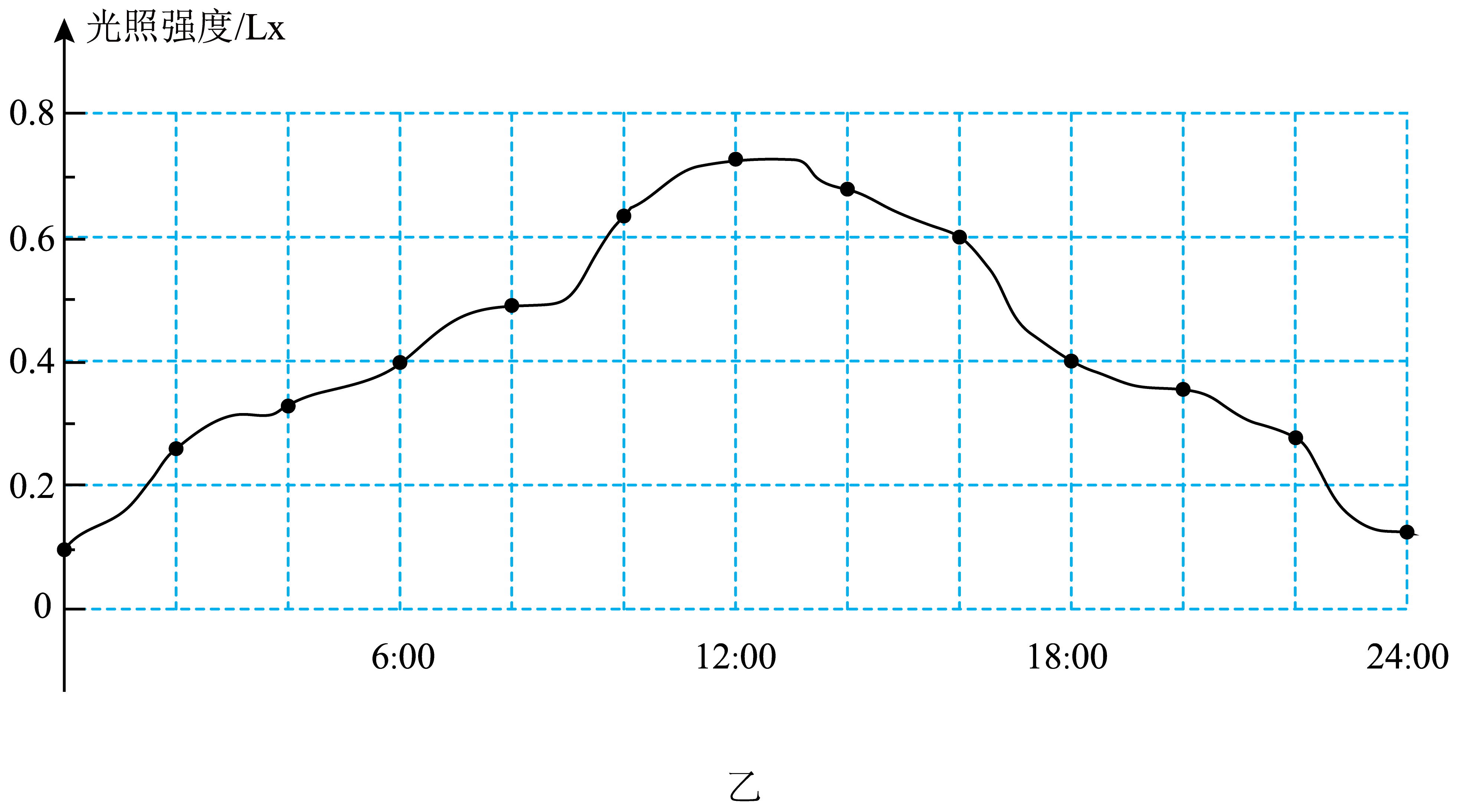

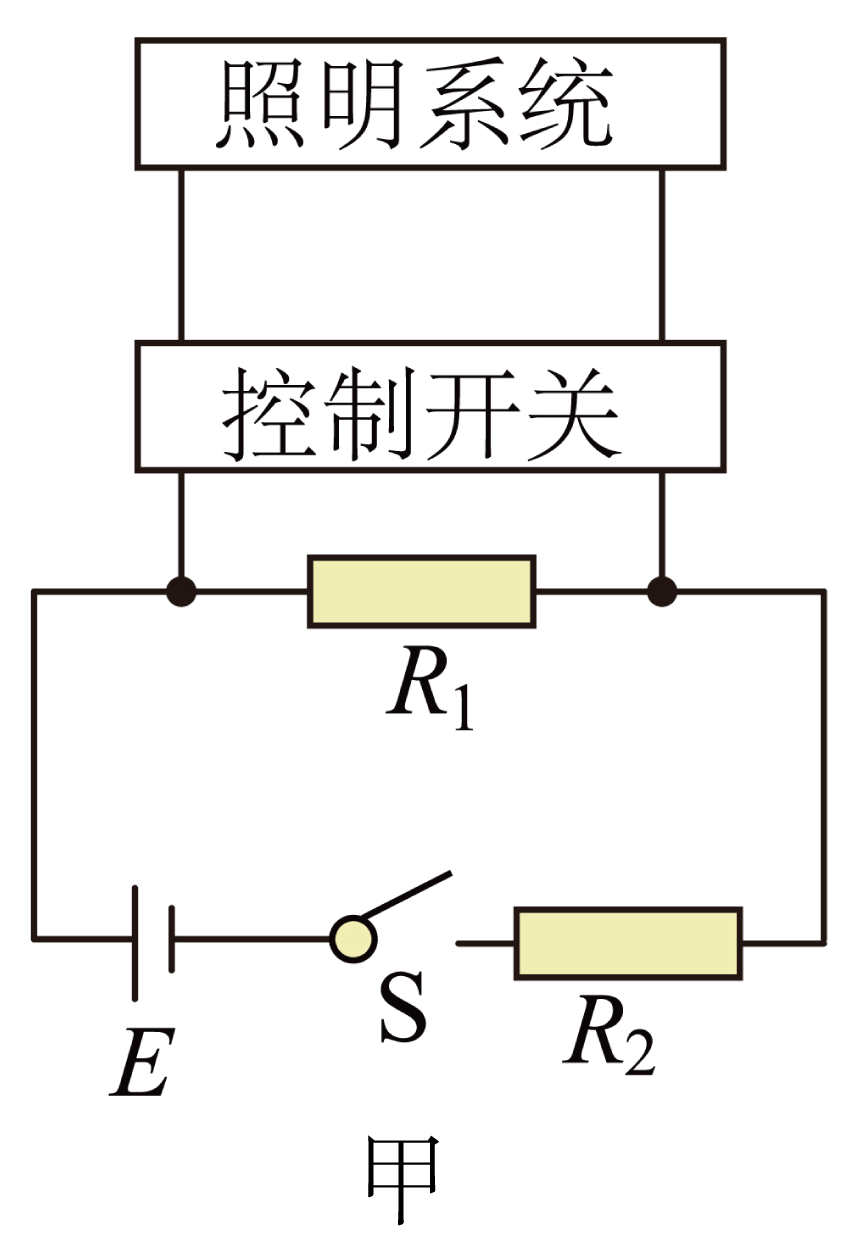

物理学中用照度描述光的强弱,光越强照度越大,照度的单位为$\rm Lx$。某实验室采用光敏电阻制作光控开关来控制照明系统,光敏电阻在不同照度下的阻值如下表。控制电路原理如图所示,电路中的电阻$R_{1}$$R_{2}$,其中一个是定值电阻,另一个是光敏电阻,已知直流电源电动势$E=3\;\rm V$,内阻不计,实验室某日的光照强度随时间变化曲线如图,当控制开关两端电压$U\geqslant 2\;\rm V$时,控制开关自动启动照明系统。则下列说法正确的是$(\qquad)$

照度$/\rm Lx$$0.2$$0.4$$0.6$$0.8$$1.0$$1.2$
电阻$/\rm k\Omega$$75$$40$$24$$20$$18$$15$

["

$R_{1}$为定值电阻,$R_{2}$为光敏电阻

","

照度越大,该电路控制开关两端的电压越小

","

若将定值电阻的阻值变为$20\\;\\rm k\\Omega$,该天$6 : 00$后该系统即可工作

","

该电路中定值电阻阻值越大,该天的照明系统工作的时间越短

"]
[["BD"]]

$\rm AB$.当控制开关两端电压$U\geqslant 2\;\rm V$时,控制开关自动启动照明系统,可知光照小时,控制开关两端电压大;根据表格数据可知光照强度小时,光敏电阻阻值大,则$R_{1}$为光敏电阻,$R_{2}$为定值电阻;照度越大,光敏电阻$R_{1}$阻值越小,该电路控制开关两端的电压越小,故$\rm A$错误,$\rm B$正确;

$\rm C$.若将定值电阻的阻值变为$20\;\rm k\Omega$,则控制开关自动启动时光敏电阻为$40\;\rm k\Omega$,此时对应照度为$0.4\;\rm Lx$,根据图乙可知该天系统工作时间段为$0 ∼ 6 : 00$$18 : 00 ∼ 24 : 00$,故$\rm C$错误;

$\rm D$.该电路中定值电阻阻值越大,控制开关自动启动时光敏电阻越大,此时对应照度越小,该天的照明系统工作的时间越短,故$\rm D$正确。

故选:$\rm BD$
