选修3-2

第四章 电磁感应

4.4 法拉第电磁感应定律

含源单棒模型

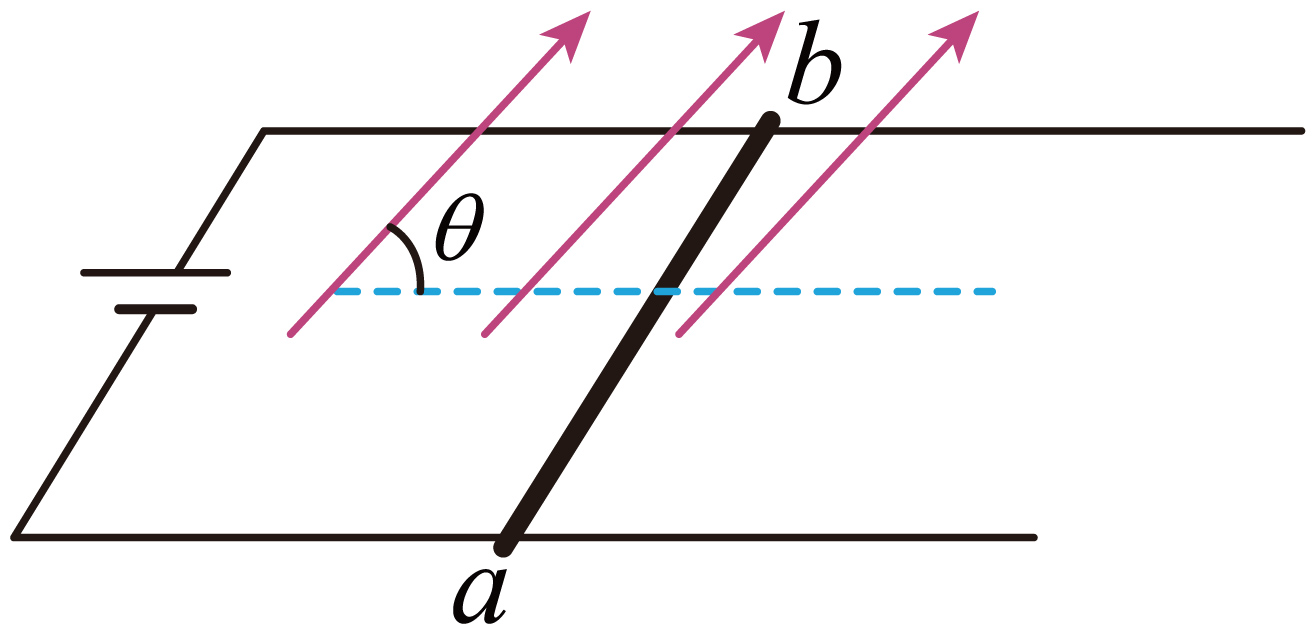

如图所示,金属棒$ab$质量为$m$,通过的电流为$I$,处在磁感应强度为$B$的匀强磁场中,磁场方向与导轨平面夹角为$\theta$$ab$静止于宽为$L$水平导轨上,下列说法正确的是$(\qquad)$

["

金属棒受到的安培力大小为$F=BIL\\sin \\theta$

","

金属棒受到的安培力方向水平向右

","

若只增加电流的大小,金属棒$ab$受到的支持变大

","

若只改变电流方向,金属棒$ab$仍然会静止在导轨上

"]
[["D"]]

$\rm A$.金属棒受到的安培力大小为$F=BIL$,故$\rm A$错误;

$\rm B$.根据左手定则可以判断安培力的方向与磁感应强度的方向垂直,不是水平向右,故$\rm B$错误;

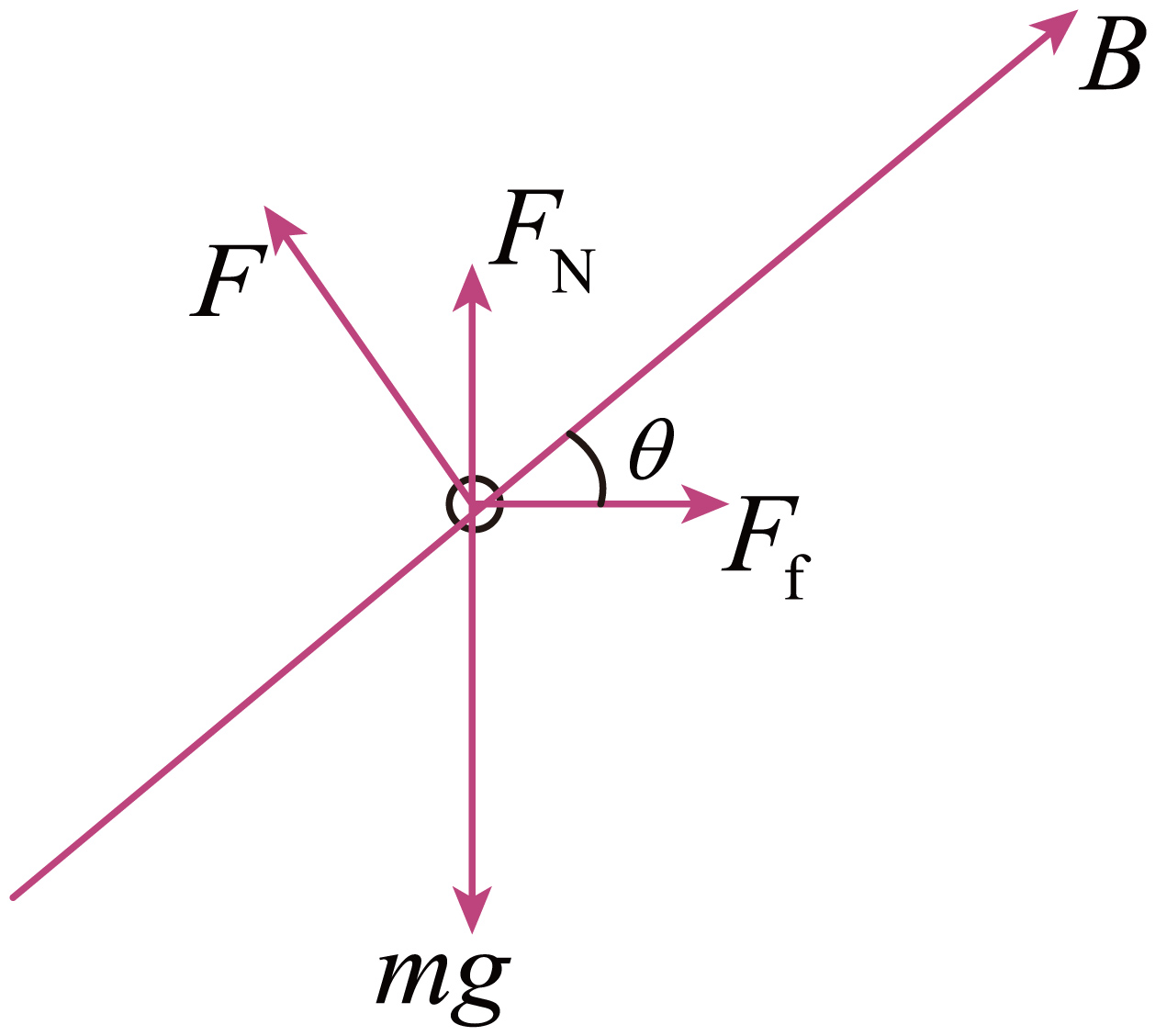

$\rm C$.对金属棒$ab$受力分析,如下图所示

水平方向上$F_{f}=F\sin\theta$

竖直方向上$mg=BIL\cos\theta+F_{N}$

可得$F_{N}=mg-BIL\cos\theta$

若只增加电流的大小,金属棒$ab$受到的支持变小,故$\rm C$错误;

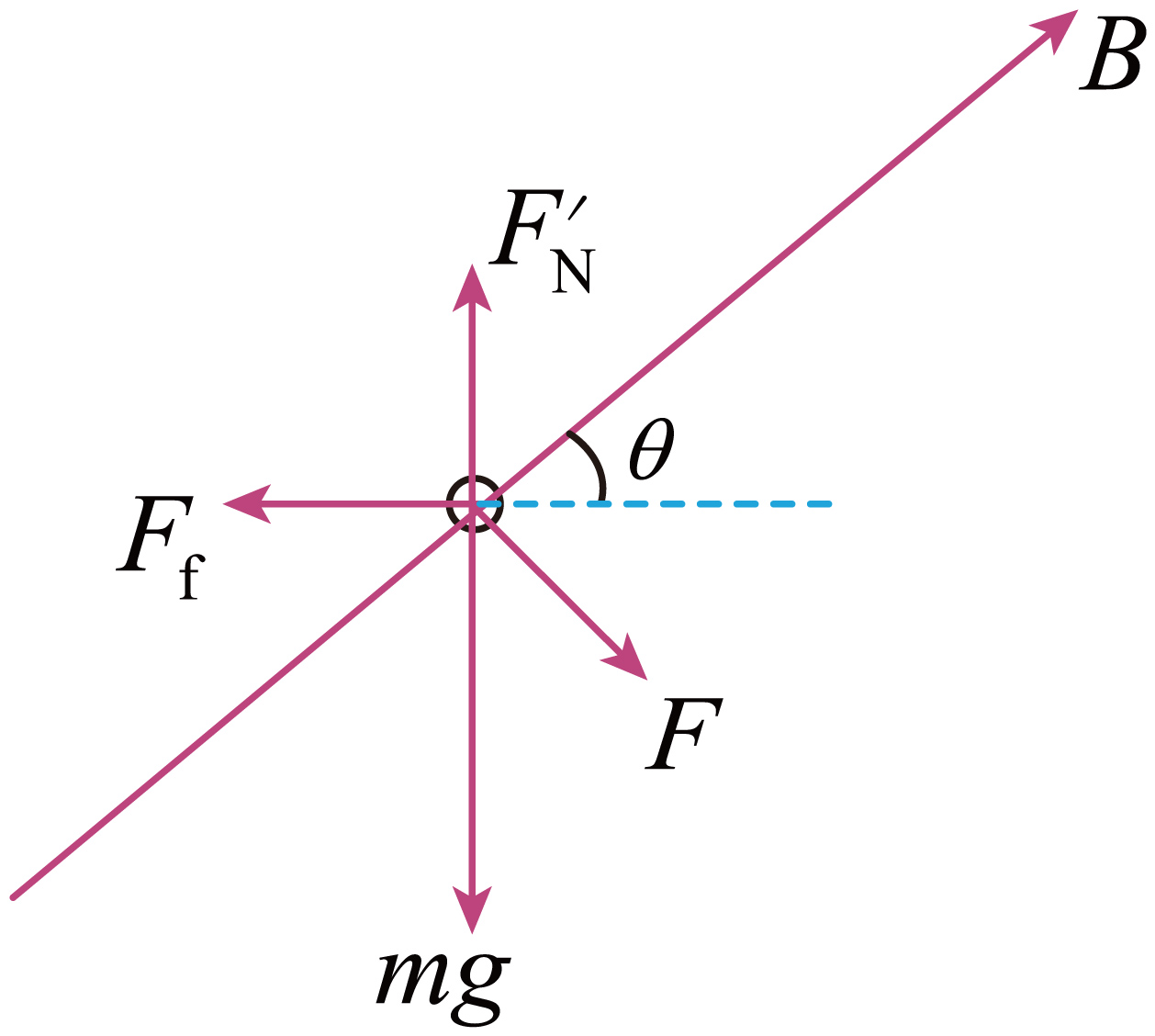

$\rm D$.改变电流方向后,安培力的方向发生变化,重新对金属棒$ab$受力分析,如下图所示

水平方向上仍有$F_{f}=F\sin\theta$

因此若只改变电流方向,金属棒$ab$仍然会静止在导轨上,故$\rm D$正确

故选:$\rm D$
