选修3-1

第三章 磁场

3.3 几种常见的磁场

电流周围的磁感线及安培定则

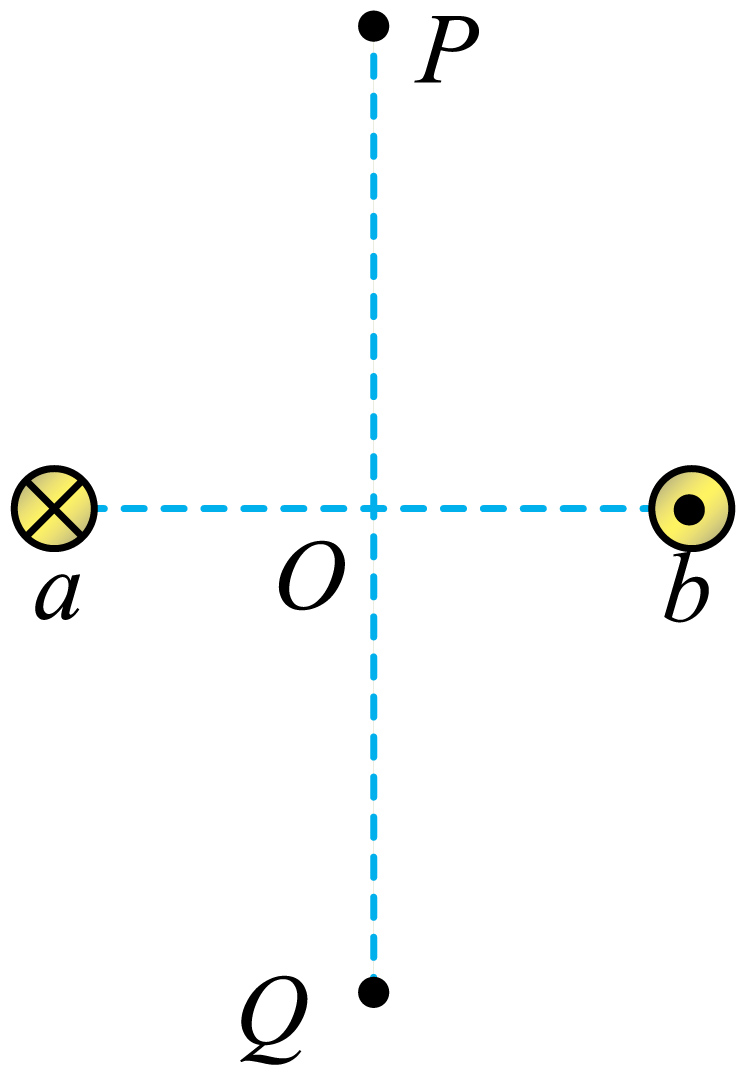

如图所示,垂直纸面方向有两条通电长直导线 $a$$b$,导线中通有大小相等,方向相反的电流,它们之间的距离为$L$。已知通电长直导线周围某点的磁感应强度为$B=k\dfrac{I}{r}$, 其中$r$为该点到导线的距离,Ⅰ为电流大小。$O$$a$$b$连线的中点,$P$$Q$$a$$b$连线中垂线上两点, $P$$Q$两点到$a$$b$的距离均为$L$。 已知直导线 $a$$O$ 点产生的磁感应强度为$B_{0}$。下列说法正确的是$(\qquad)$

["

导线$a$$P$ 点产生的磁感应强度大小为$B_{0}$

","

$O$点的磁感应强度大小为$0$

","

$P$点的磁感应强度大小为$\\dfrac{B_{0}}{2}$

","

$P$$Q$两点的磁感应强度方向相反

"]
[["C"]]

$\rm A$.由$B=k\dfrac{I}{r}$可知,导线$a$$O$ 点产生的磁感应强度大小为$B_{0}=k\dfrac{I}{\dfrac{1}{2}L}=k\dfrac{2I}{L}$

导线$a$$P$ 点产生的磁感应强度大小为$B_{aP}=k\dfrac{I}{L}=k\dfrac{2I}{2L}=\dfrac{1}{2}B_{0}$$\rm A$错误;

$\rm B$.由安培定则可知,通电长直导线 $a$$b$$O$点产生的磁感应强度大小相等,方向相同,都竖直向下,则$O$点的磁感应强度大小为$2B_{0}$$\rm B$错误;

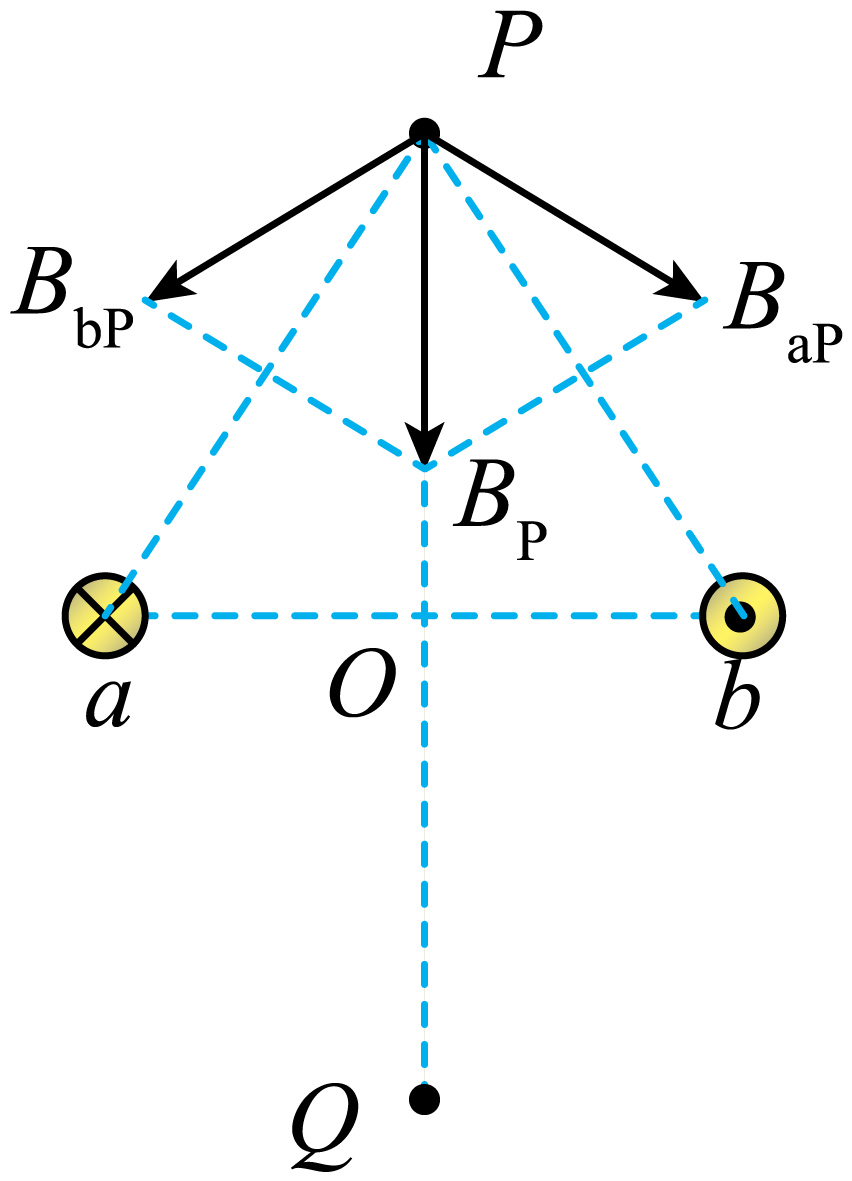

$\rm CD$.导线$a$$P$ 点产生的磁感应强度$B_{aP}$方向垂直$aP$的连线向右下,导线$b$$P$ 点产生的磁感应强度$B_{bP}$方向垂直$bP$的连线向左下,如图所示,

两导线在$P$点产生的磁感应强度大小相等,都为$\dfrac{1}{2}B_{0}$,由几何关系可知,两分磁感应强度的夹角为$120^\circ$,可知$P$点的磁感应强度$B_{P}$大小是$\dfrac{1}{2}B_{0}$,方向向下,同理可得$Q$点的磁感应强度$B_{Q}$大小也是$\dfrac{1}{2}B_{0}$,方向也是向下,$\rm C$正确,$\rm D$错误。

故选:$\rm C$
