选修3-1

第三章 磁场

3.3 几种常见的磁场

电流周围的磁感线及安培定则

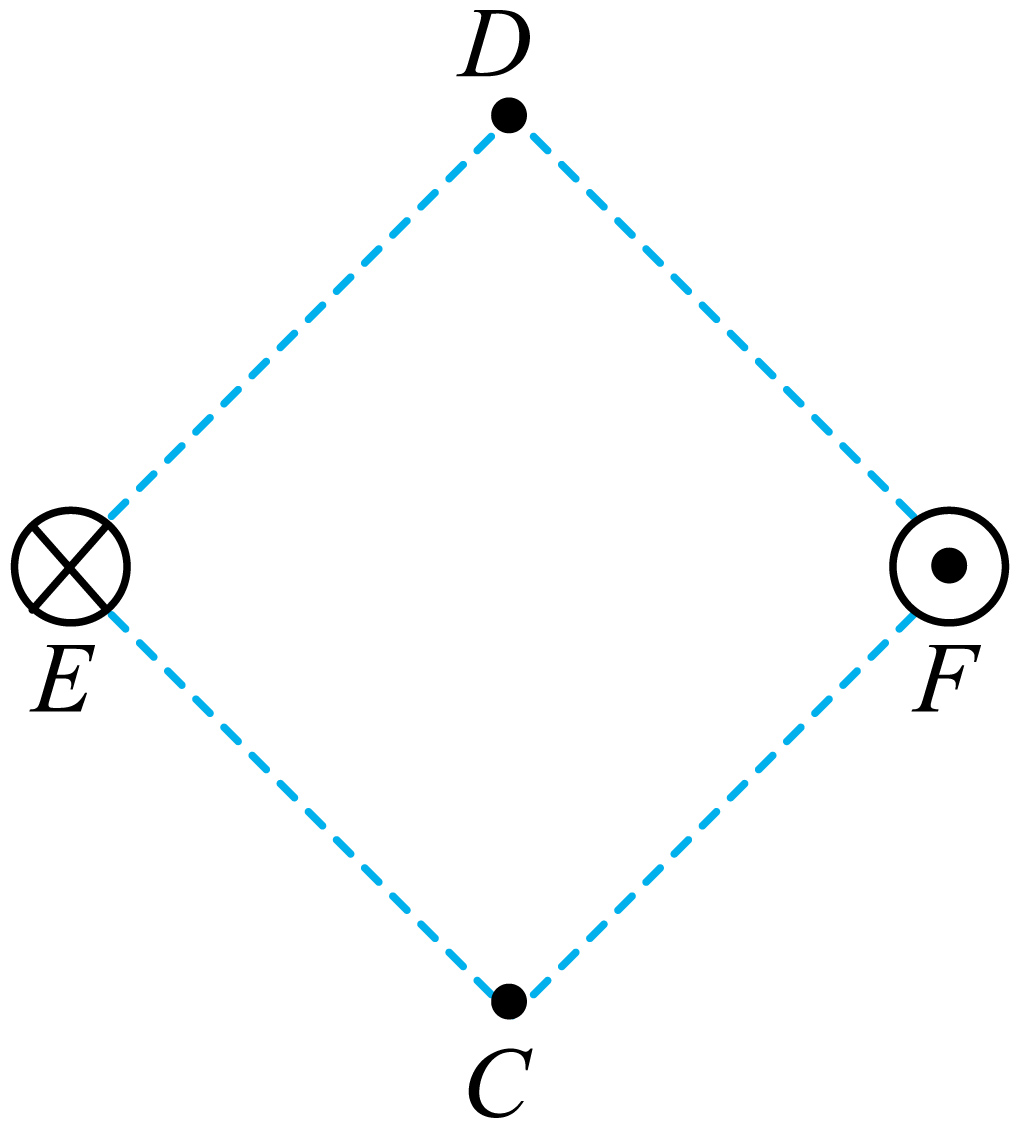

如图所示,两根平行长直导线分别水平固定在正方形$CEDF$$E$$F$两个顶点处,分别通有大小相等方向相反的电流,$E$处的电流向里,$F$处的电流向外。已知$C$点处的磁感应强度大小为$B$,则关于$D$点处的磁感应强度大小和方向,下列说法正确的是$(\qquad)$

["

大小为$\\sqrt{2}B$,方向竖直向下

","

大小为$B$,方向竖直向下

","

大小为$\\sqrt{2}B$,方向水平向右

","

大小为$B$,方向水平向右

"]
[["B"]]

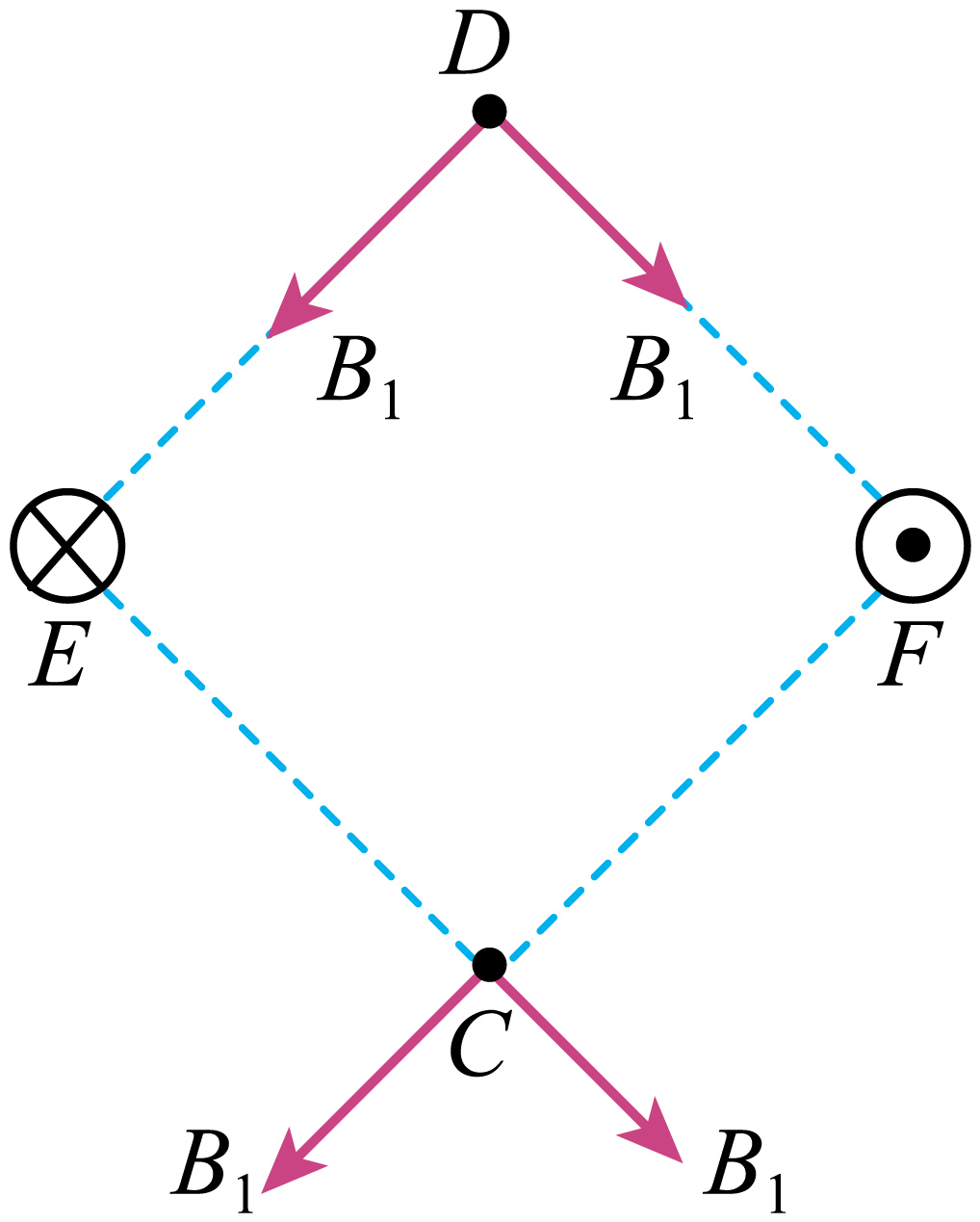

由于两通电导线中电流大小相等,且$C$$D$两点到两通电导线距离相等,则通电导线在$C$$D$两点产生的磁感应强度大小相等,方向如图所示

由图可知,$C$点处的磁感应强度大小为$B$,即

$B=\sqrt{2}B_{1}$$D$点处的磁感应强度大小为$B_{D}=\sqrt{2}B_{1}=B$

方向竖直向下。

故选:$\rm B$
