高中 | 螺旋测微器的读数和使用题目答案及解析如下,仅供参考!
选修3-1
第二章 恒定电流
2.6 导体的电阻
螺旋测微器的读数和使用
用双缝干涉实验测量光的波长
下列实验操作,正确的是$(\quad\ \ \ \ )$(填选项前的字母);
用单摆测重力加速度时,在最高点释放摆球并同时开始计时
","探究变压器原、副线圈电压与匝数的关系时,使用多用电表的交流电压挡测电压
","用多用电表测电阻前应先把两表笔短接,调整欧姆调零旋钮使指针指向欧姆零点
"]$\rm A$.最高点小球速度为$0$,有加速过程造成摆动不明显,计时不准确,摆球在最低点速度最快,因此需要在最低点开始计时,$\rm A$错误;
$\rm B$.变压器原、副线圈上为交变电压,使用多用电表的交流电压挡测量,$\rm B$正确;
$\rm C$.用多用电表测电阻之前需要先进行机械调零,之后选择合适的倍率,然后将红黑表笔短接,进行欧姆调零,$\rm C$错误;
故选:$\rm B$;

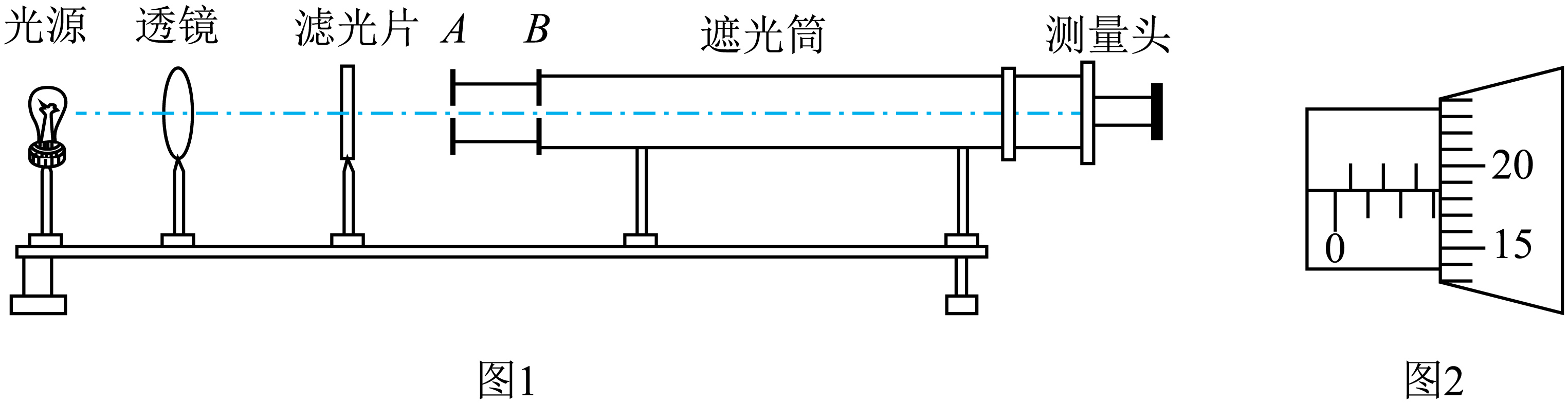

用双缝干涉实验测量光的波长的实验装置如图$1$所示。
①双缝应该放置在图$1$中 处(填“$\rm A$”或“$\rm B$”);
②分划板中心刻线与某亮纹中心对齐时,手轮上的示数如图$2$所示,读数为 $\;\rm mm$;
双缝应置于单缝后边,因此$A$为单缝,$\rm B$为双缝;
螺旋测微器读数为$3\;\rm mm+18.5 \times 0.01\;\rm mm=3.185\;\rm mm$;

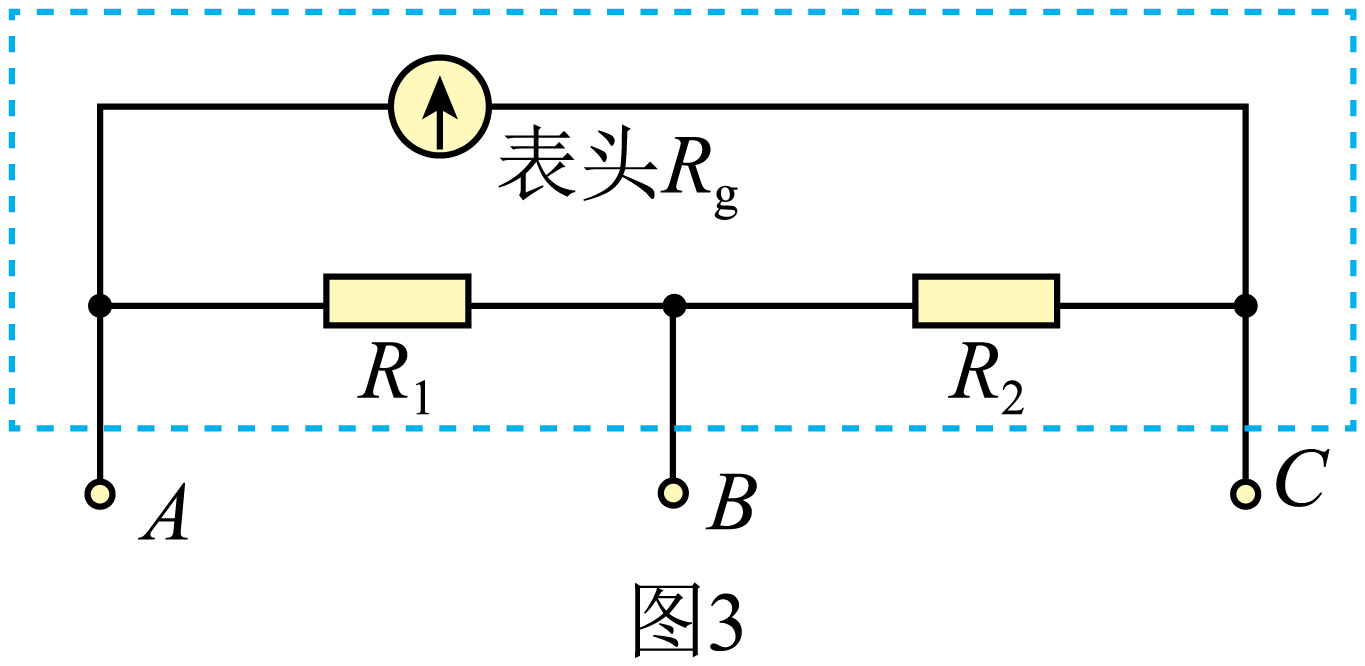

某电流表出现故障,其内部电路如图$3$所示。用多用电表的欧姆挡检测故障,两表笔接$A$、$B$时表头$R_{g}$指针不偏转,接$A$、$C$和$B$、$C$时表头$R_{g}$指针都偏转。出现故障的原因是$(\quad\ \ \ \ )$(填选项前的字母)。
表头$R_{g}$断路
","电阻$R_{1}$断路
","电阻$R_{2}$断路
"]$\rm A$.表头$R_{g}$断路,表笔连任意两端,电流都无法通过表头,均不发生偏转,$\rm A$错误;
$\rm B$.电阻$R_{1}$断路,连接$A$、$B$时,电流通过表头和$R_{2}$与欧姆挡构成闭合回路,表头偏转,$\rm B$错误;
$\rm C$.电阻$R_{2}$断路,连接$A$、$B$时,电流通过无法通过表头和$R_{2}$与欧姆挡构成闭合回路,表头不偏转;连接$A$、$C$和$B$、$C$均能与欧姆挡构成闭合回路,表头发生偏转,$\rm C$正确。
故选:$\rm C$。
