选修3-4

第十二章 机械波

12.2 波的图像

振动图像和波动图像综合

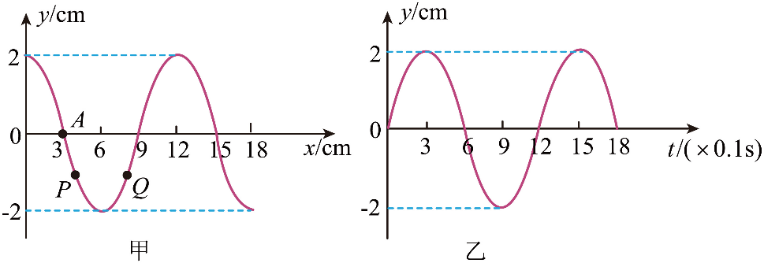

一列简谐横波在$t=0.6\;\rm s$时刻的图像如图甲所示,波上$A$$P$$Q$三个质点的位置标注其中,$A$质点的振动图像如图乙所示。以下说法正确的是$(\qquad)$

["

这列波沿$x$轴正方向传播

","

$t=0.6\\;\\rm s$开始,$P$质点比$Q$质点早到达波谷

","

$t=0.6\\;\\rm s$开始,紧接着的$\\Delta t=0.6\\;\\rm s$时间内,$A$质点通过的路程是$6\\;\\rm cm$

","

若该波在传播过程中遇到一个尺寸为$5\\;\\rm cm$的小孔,不能发生明显衍射现象

"]
[["B"]]

$\rm A$.由图乙可知$A$质点在$t=0.6\;\rm s$在平衡位置向下振动,由图甲对$A$质点根据同侧法可知这列波沿$x$轴负方向传播,故$\rm A$错误;

$\rm B$.波沿$x$轴负方向传播,从$t=0.6\;\rm s$开始,由同侧法可知$P$质点向下振动,$Q$质点向上振动,则$P$质点比$Q$质点早到达波谷,故$\rm B$正确;

$\rm C$.由图乙可知波的周期为$T=1.2\;\rm s$,而$\Delta t=0.6\;{\rm s}=\dfrac{T}{2}$,则$A$质点从平衡位置振动的路程为$s=2\;\rm A=4\;\rm cm$,故$\rm C$错误;

$\rm D$.波的波长为$\lambda=12\;\rm cm$,障碍物的尺寸$5\;\rm cm$远远小于波长,则波发生明显的衍射,故$\rm D$错误。

故选:$\rm B$
