选修3-4
第十二章 机械波
12.2 波的图像
振动图像和波动图像综合

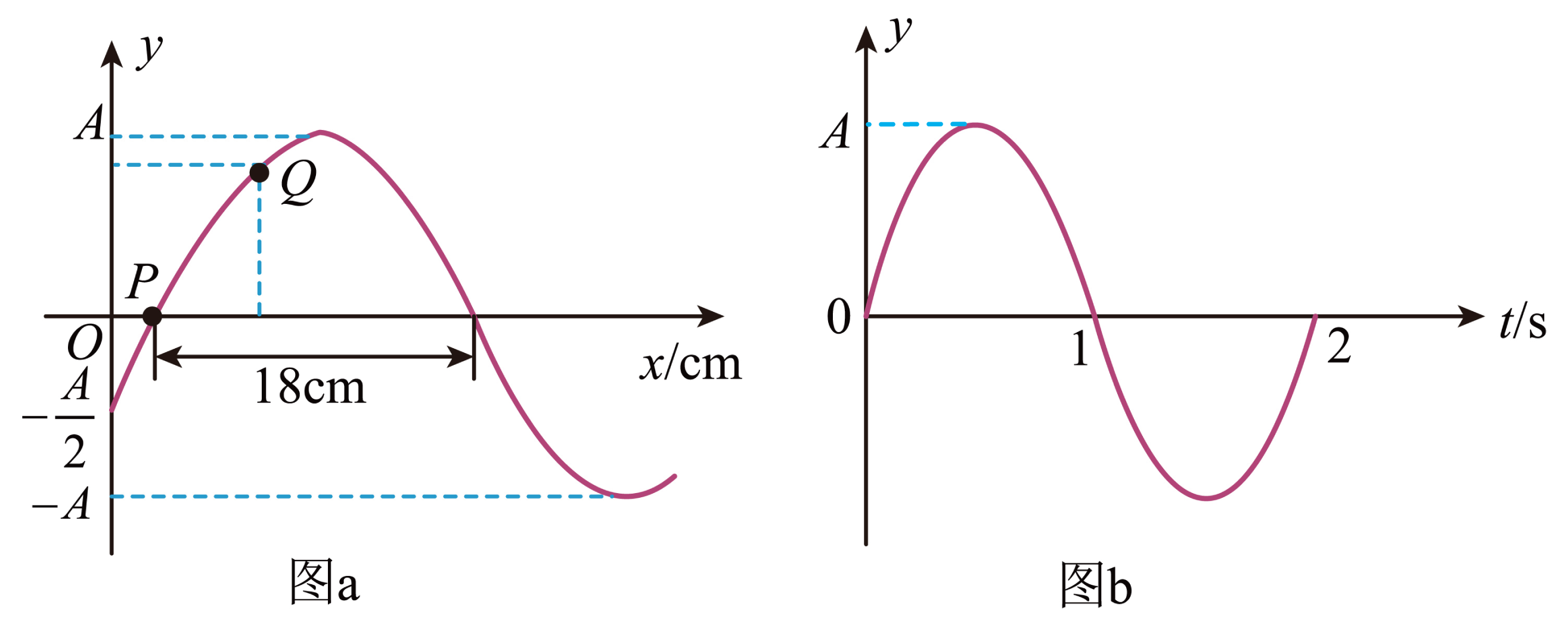

一列简谐机械横波沿$x$轴传播,其在$t=\dfrac{1}{3}\;\text{s}$时的波形图如图$a$所示,$P$、$Q$是介质中的两个质点,图$b$是质点$Q$的振动图像。则$(\qquad)$

该列波沿$x$轴正方向传播
","该列波的波速是$0.18\\;\\rm m/s$
","在$t=\\dfrac{1}{3}\\;\\text{s}$时,质点$Q$的位移为$\\dfrac{\\sqrt{3}}{2}A$
","质点$P$的平衡位置的坐标$x=3\\;\\rm cm$
"]$\rm A$.由图$b$可知$t=\dfrac{1}{3}\;\text{s}$时,$Q$质点向上振动,同侧法结合图$a$可知,波沿$x$轴负方向传播,故$\rm A$错误;
$\rm B$.结合图$a$图$b$可知,波长$\lambda=36\;\rm cm$,周期$T=2\;\rm s$,根据波长波速公式得$v=\dfrac{\lambda}{T}=\dfrac{36}{2}\;\text{cm}/\text{s}=18\;\text{cm/s}=0.18\;\rm \text{m/s}$,故$\rm B$正确;
$\rm C$.质点$Q$从平衡位置开始振动,由振动方程$y=A\sin\dfrac{2\pi}{T}t$
可知,当$t=\dfrac{1}{3}\text{s}$,联立以上,解得$Q$质点位移$y=A\sin\left( \dfrac{2\pi}{2} \times \dfrac{1}{3} \right)=\dfrac{\sqrt{3}}{2}A$
故$\rm C$正确;
$\rm D$.分析图$a$可知,$OP$相位差为$\dfrac{\pi}{6}$,故$OP$距离为$d=\dfrac{\dfrac{\pi}{6}}{2\pi} \times \lambda=3\;\rm \text{cm}$
故$\rm D$正确。
故选:$\rm BCD$。
