选修3-1

第三章 磁场

3.6 带电粒子在匀强磁场中的运动

速度选择器

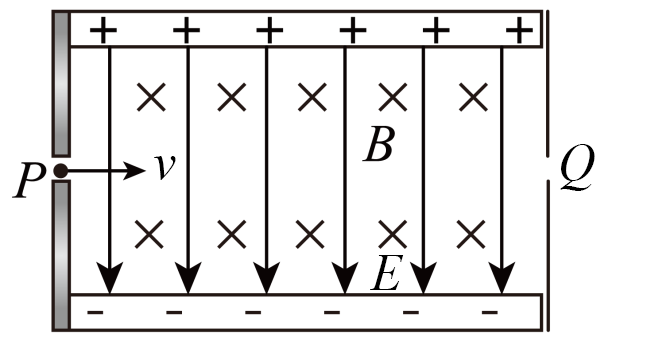

如图所示,两水平金属板构成的器件中,存在着匀强电场和匀强磁场,电场强度$E$和磁感应强度$B$相互垂直。一带正电粒子以某一水平速度$v$$P$点射入,恰好能沿直线运动从$Q$点射出,不计带电粒子的重力。下列说法正确的是$(\qquad)$

["

粒子的速度大小满足$v=\\dfrac{B}{E}$

","

如只增加粒子电量,粒子将向上偏

","

如只增加粒子速率,粒子将向上偏

","

若粒子以速度$v$$Q$点水平向左射入,能沿直线运动从$P$点射出

"]
[["C"]]

$\rm A$.带正电粒子射入该器件中恰好能沿直线运动则有$qvB=qE$

解得$v=\dfrac{E}{B}$,故$\rm A$错误;

$\rm BC$.根据$\rm A$项分析,洛伦兹力与电场力平衡与电量大小无关,如只增加粒子电量,粒子仍将沿直线运动,如只增加粒子速率,粒子受到向上的洛伦兹力将大于电场力,向上偏,故$\rm B$错误,$\rm C$正确;

$\rm D$.若粒子以速度$v$$Q$点水平向左射入,受到的洛伦兹力和电场力都向下,故不能能沿直线运动从$P$点射出,故$\rm D$错误。

故选:$\rm C$
