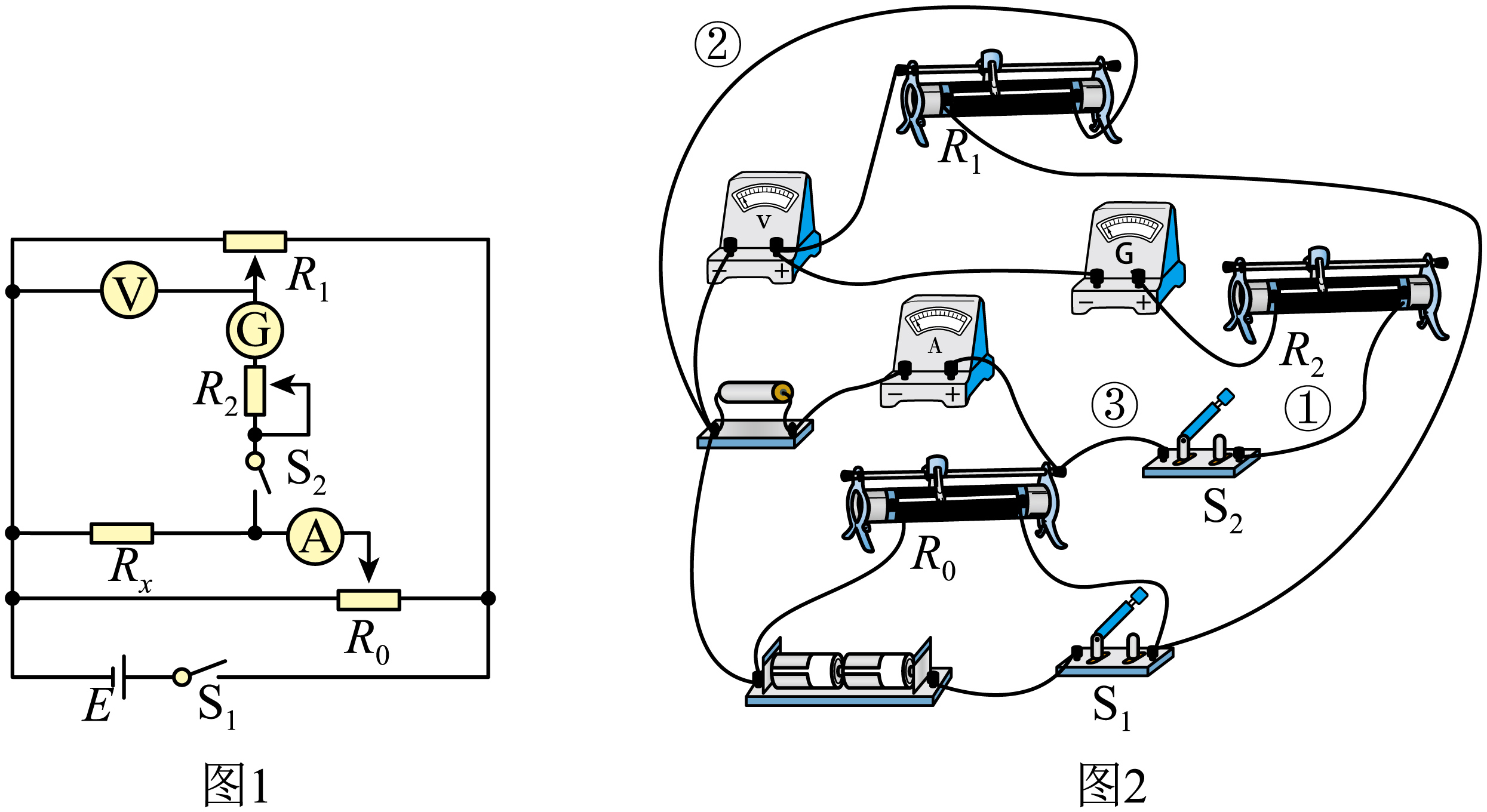

该同学按电路图连接图$2$，请指出实物图连线①②③中连接错误的是

导线①应该接在滑动变阻器$R_{2}$的右上端；

电路连线改正后，实验过程如下：

①$\rm S_{2}$断开、$\rm S_{1}$闭合，调节$R_{0}$的滑动触头，使电流表$\rm A$的示数大于量程的$\dfrac{1}{3}$

②将$R_{2}$调成最大阻值，闭合$\rm S_{2}$，调节$R_{1}$的滑动触头，使灵敏电流计$\rm G$示数为零

③断开$\rm S_{2}$，将$R_{2}$电阻调为零，使$\rm S_{2}$断续接通，并仔细调节$R_{1}$，使灵敏电流计$\rm G$示数为零

④记录电压表$U$、电流表$I$的读数

⑤移动滑动变阻器$R_{0}$的滑动触头，重复步骤②$\sim$④，再测四组$U$、$I$的读数。

在步骤②中“将$R_{2}$调成最大阻值”作用是

在步骤②中“将$R_{2}$调成最大阻值”作用是保护灵敏电流计$\rm G$；

实验数据如下表

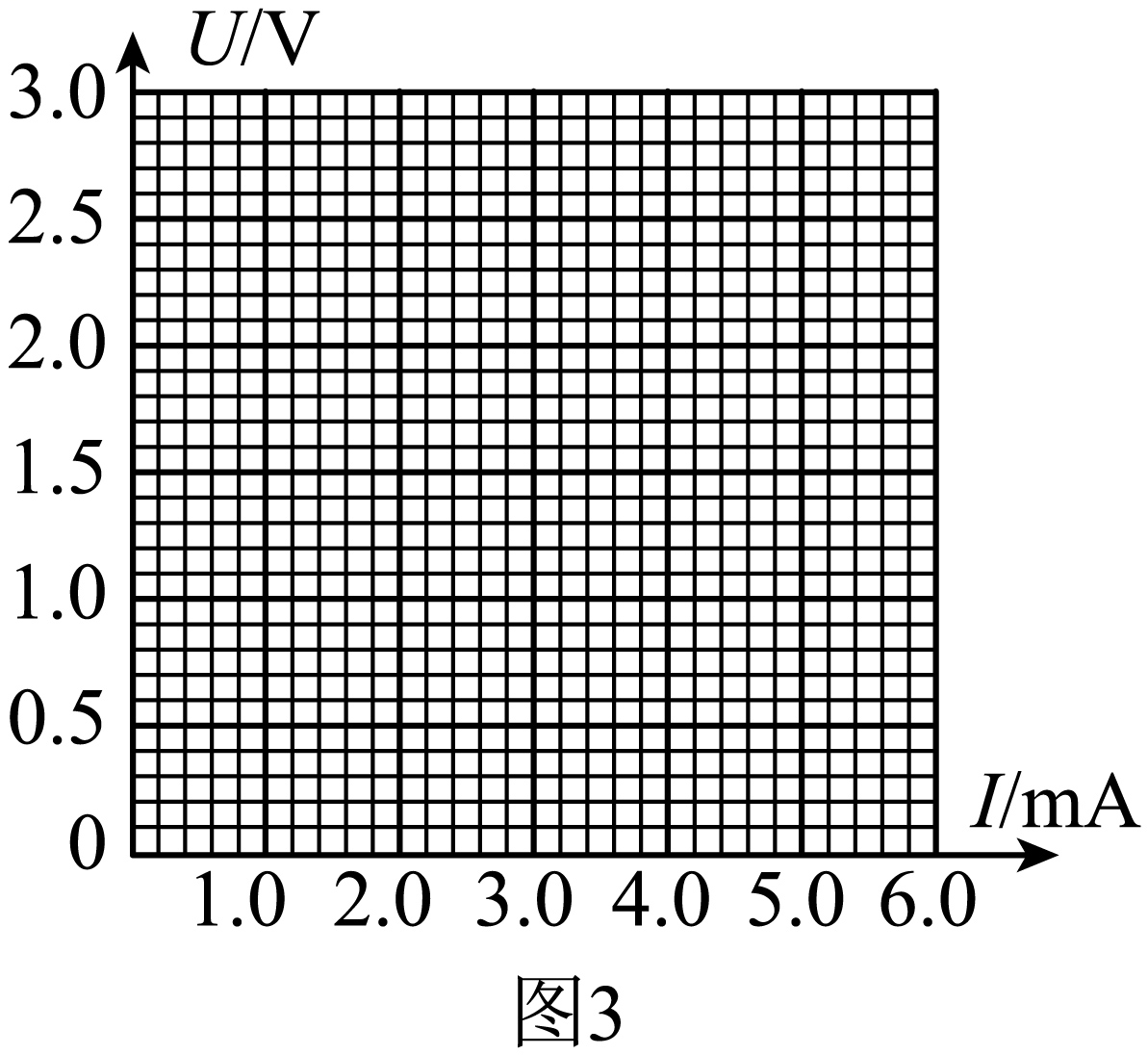

请根据表中数据，在方格纸上作出$U − I$图线，利用图线求出该待测混凝土样本电阻$R_{x}=$                $\rm \Omega$（保留三位有效数字）；

图见解析；$500$

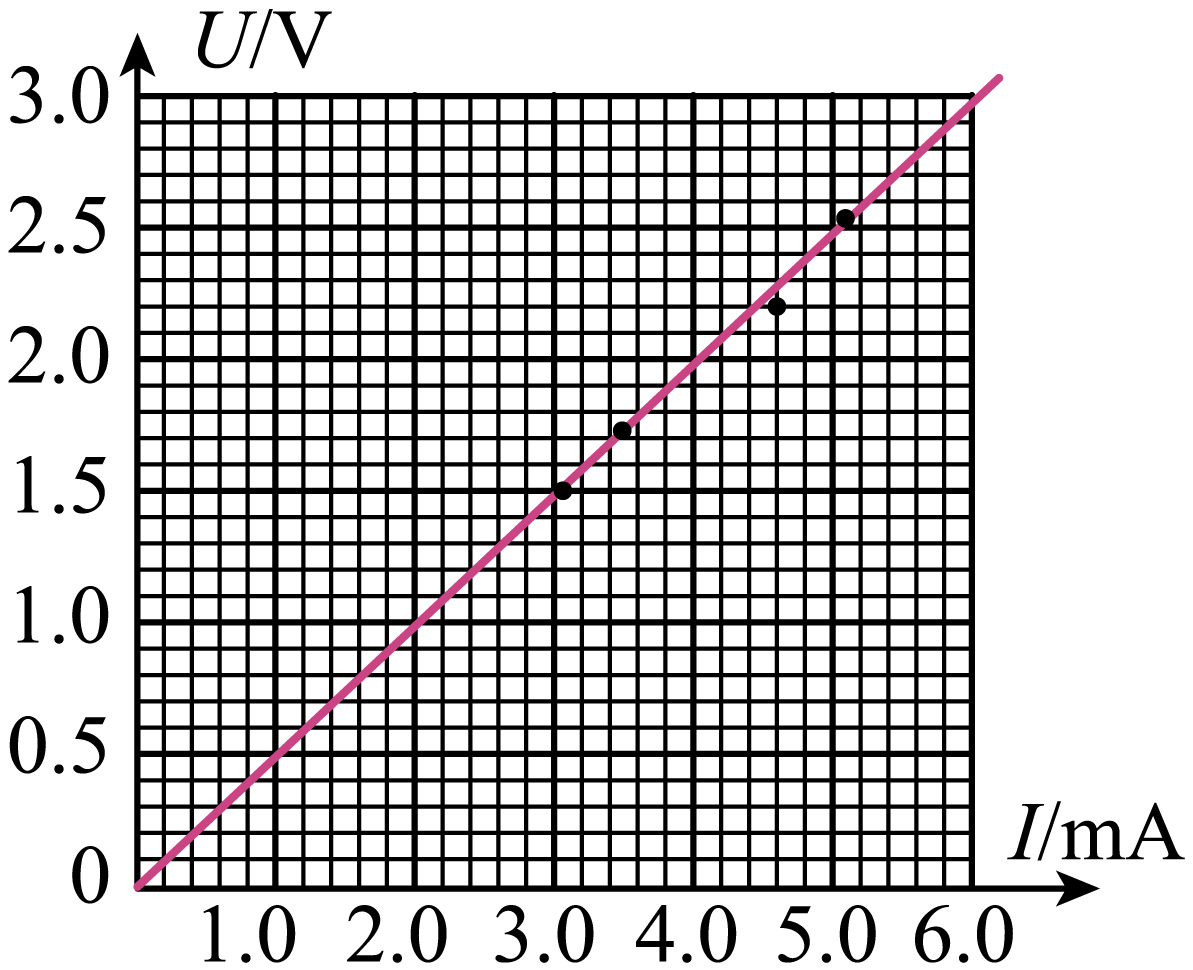

作出$U − I$图线如图；

该待测混凝土样本电阻$R_{x}=\dfrac{3.0}{6.0 \times 10^{- 3}}\;\rm \Omega=500\;\rm \Omega$

和教材中伏安法测电阻相比，上述实验方法测得的电阻值误差更小，简要说明原因

该实验方法测得的电阻值误差更小，原因是电压表测量的电压始终等于待测电阻两端的电压，电压表不会分流。
