选修3-1

第三章 磁场

3.6 带电粒子在匀强磁场中的运动

质谱仪

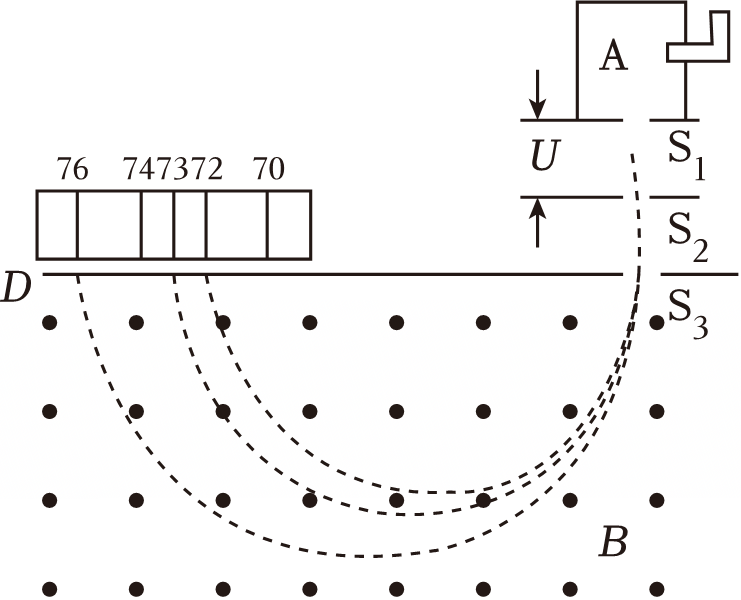

质谱仪是测量带电粒子的质量和分析同位素的重要工具。如图所示为质谱仪的原理示意图。让某同位素的离子流从容器$A$下方的小孔$S_{1}$无初速度飘入电势差为$U$的加速电场,加速后从小孔$S_{3}$垂直进入磁感应强度为$B$的匀强磁场中,最后打在照相底片$D$上,形成几种离子的“质谱线”。则下列判断正确的是$(\qquad)$

["

距离小孔$S_{3}$越远的“质谱线”离子比荷越大

","

距离小孔$S_{3}$越远的“质谱线”离子进入磁场的速度越大

","

距离小孔$S_{3}$越近的“质谱线”离子在磁场中运动时间越短

","

几种离子进入磁场时动能相同

"]
[["CD"]]

$\rm A$、根据动能定理得:$qU=\dfrac{1}{2}mv^{2}$

根据牛顿第二定律得:$qvB=m\dfrac{v^{2}}{r}$$r=\dfrac{d}{2}$

解得:$\dfrac{q}{m}=\dfrac{8U}{B^{2}d^{2}}$

距离小孔$S_{3}$越远,$d$越大,“质谱线”离子比荷越小,故$\rm A$错误;

$\rm B$、根据:$qvB=m\dfrac{v^{2}}{r}$$r=\dfrac{d}{2}$,解得:$v=\dfrac{qBd}{2m}=\dfrac{4U}{Bd}$

距离小孔$S_{3}$越远,$d$越大,$v$越小,故离子进入磁场的速度越小,故$\rm B$错误;

$\rm C$、离子在磁场中运动时间:$t=\dfrac{1}{2}T$$T=\dfrac{2\pi}{qB}$,解得:$t=\dfrac{\pi m}{qB}=\dfrac{\pi Bd^{2}}{8U}$

距离小孔$S_{3}$越近,$d$越小,$t$越小,故离子在磁场中运动时间越短,故$\rm C$正确;

$\rm D$、根据动能定理得:$E_{k}=qU$

利用质谱仪分析同位素离子的质量关系时,同位素的离子时不带电子的原子核,同位素的原子核的电荷量$q$相等,故几种离子进入磁场时动能相同,故$\rm D$正确。

故选:$\rm CD$
